民盔军盔通用快挂卡扣结构设计

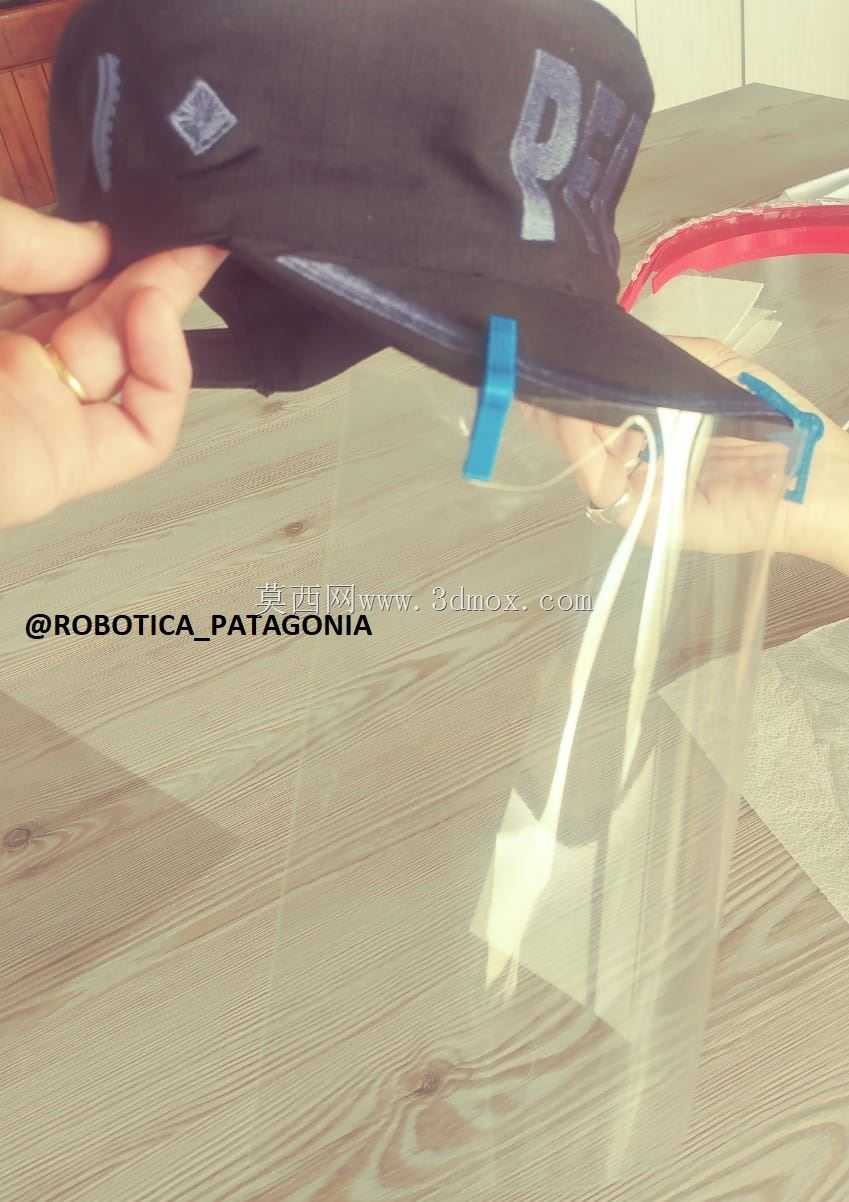

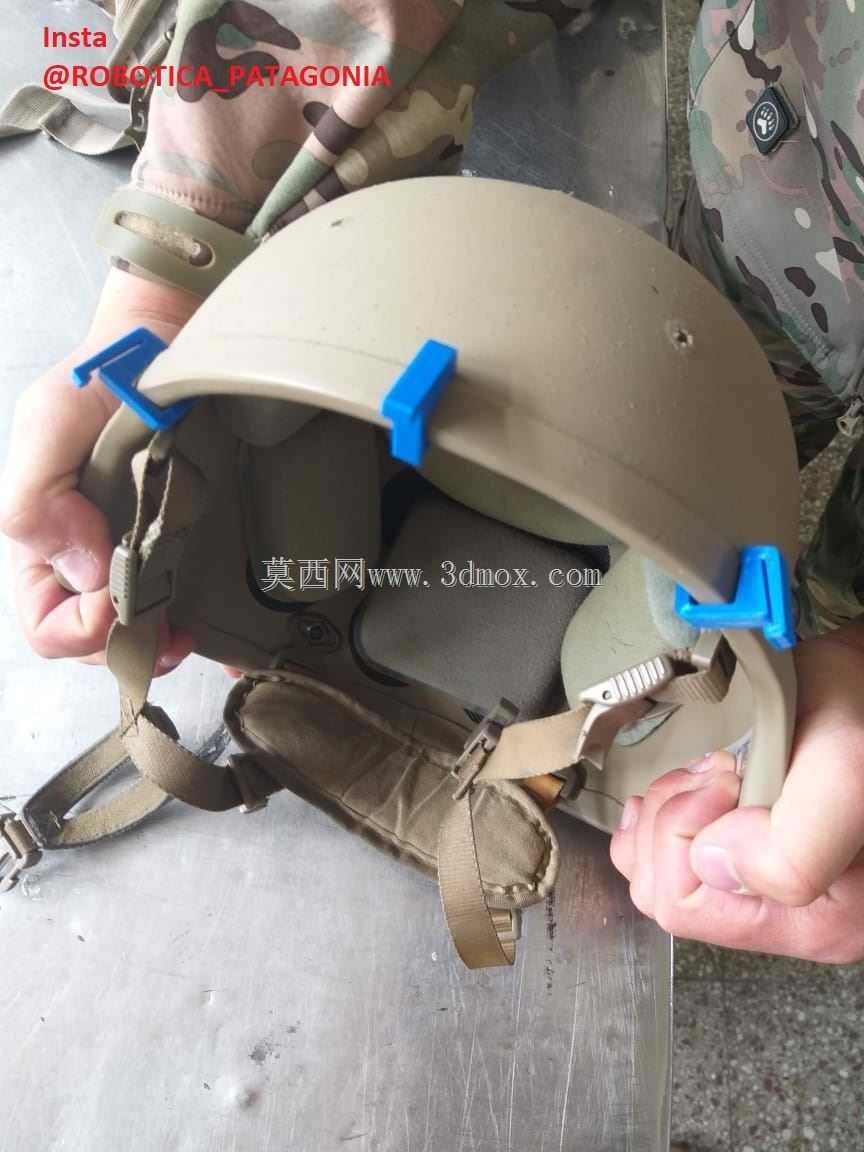

日常做户外装备配套结构设计时，常遇到不同制式头盔挂载点不统一的问题，不管是民用骑行、攀岩头盔，还是军用战术头盔，盔体侧面的导轨规格、盔沿厚度都存在差异，常规挂载卡扣要么卡接不稳，要么适配范围窄，容易在剧烈晃动、磕碰时脱落，没法满足头灯、通讯线、战术附件的固定需求。这次设计的卡扣结构，核心是解决跨盔型通用挂载的痛点，实际使用时不需要在盔体额外打孔，直接卡在盔沿位置就能完成固定，单个零件采用轻量化结构设计，成型后重量控制在5克左右，不会给佩戴者增加额外负重，每个头盔搭配三个卡扣就能形成稳定的挂载点位，不管是固定头灯束线、挂载小型战术包，还是卡装护目镜绑带都能适用。

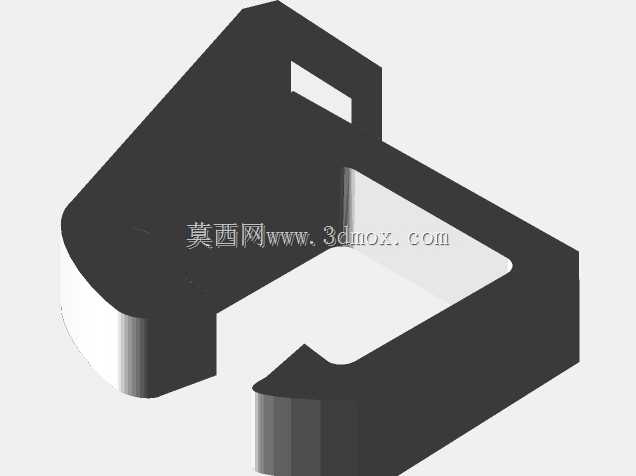

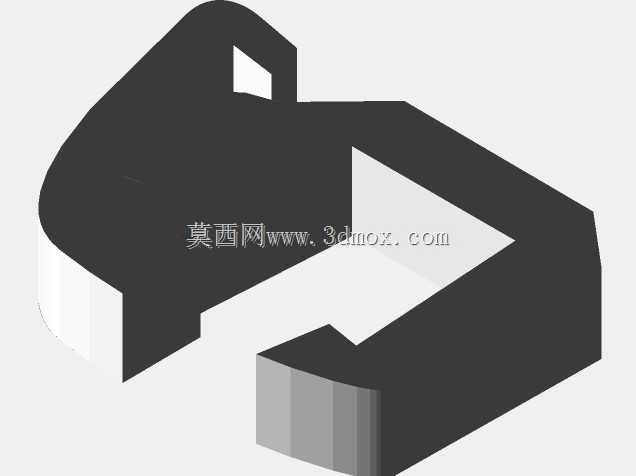

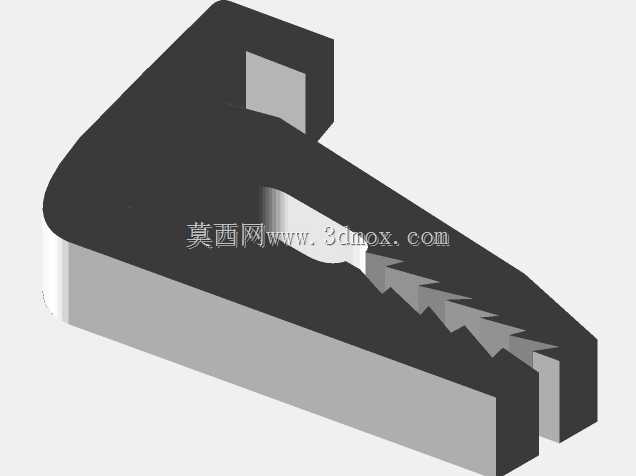

建模阶段先梳理不同盔型的盔沿厚度区间，把卡接的开合范围做了自适应结构设计，卡爪位置做了内收的倒角，既能适配3-8mm厚度的盔沿，又不会刮伤盔体表面的涂层，卡扣外侧做了通用的燕尾槽接口，能兼容市面上主流的头盔附件挂载规格。画图时先绘制卡接基座的草图，标注好卡爪的开合角度、壁厚参数，考虑到采用熔融沉积成型工艺加工，把所有竖直面做了1度的脱模斜度，避免打印时出现支撑残留影响装配精度；之后绘制外侧的挂载接口，把接口的卡槽公差控制在0.2mm，保证附件卡入后没有旷量，同时在卡扣和盔体接触的位置做了微凸的防滑筋，增大接触摩擦力，即使佩戴者快速跑动、做战术动作，卡扣也不会出现滑移。

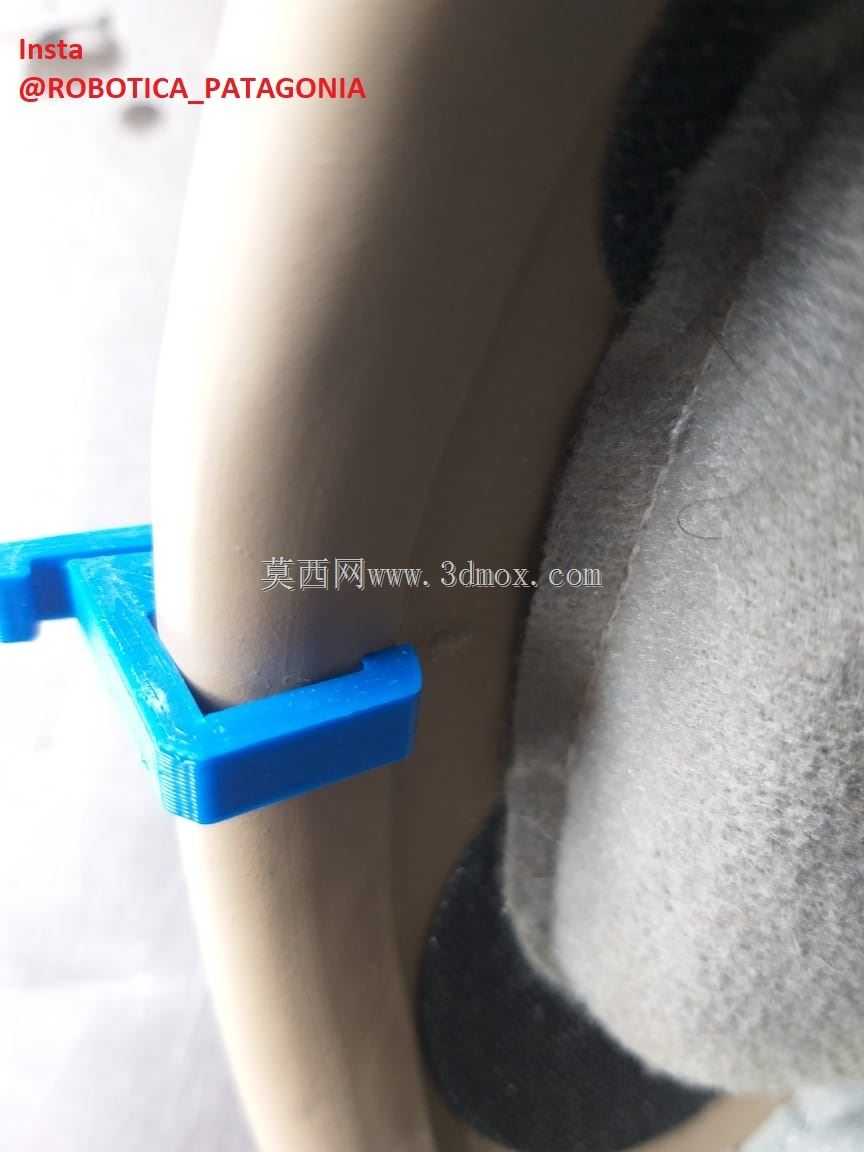

实际装配验证时，先把卡扣的蓝色扳扣向上抬起，将卡爪对准盔沿需要安装的位置卡入，再把扳扣下压锁止，整个安装过程不需要额外工具，单手就能完成操作，拆卸时同样抬起扳扣就能取下，不会在盔体留下安装痕迹。结构设计时特意把受力部位做了加厚处理，卡爪的根部做了R2的圆角过渡，避免反复拆装出现应力断裂，扳扣的锁止位置做了卡点结构，锁止后会有清晰的到位反馈，不会因为震动意外松脱。建模过程中反复调整卡爪的弧度，让卡扣和盔沿的曲面能更好贴合，不会出现局部顶起、贴合不严的情况，同时把零件的所有锐边都做了R0.5的圆角处理，避免佩戴时剐蹭皮肤或者勾挂衣物。
