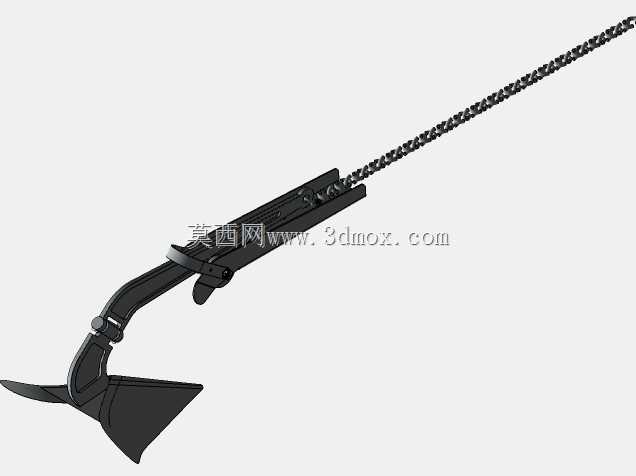

船用锚定辊结构设计三维数模

在船舶系泊、码头锚定作业场景中，锚定辊是配合锚链完成锚体收放、姿态约束的核心受力构件，日常作业中需要承受锚链传递的交变拉力、浪涌带来的冲击载荷，同时要在锚收放过程中为锚链提供稳定的导向支撑，避免锚链与船体舷侧结构发生剐蹭磨损，也能在锚体收纳到位后完成锚的姿态锁定，减少航行过程中锚体晃动带来的结构异响与疲劳损伤。从结构设计层面看，这款锚定辊采用弯臂式承力结构，前端设置与锚体贴合的楔形支撑面，能够在锚体收起后完全贴合锚爪的曲面轮廓，避免锚体在航行工况下出现窜动；臂身设置两处铰接点位，一处用于和船体舷侧的安装基座连接，实现整个构件的翻转收放，另一处配合锁止卡扣完成锚链的压紧限位，长距离的导向杆身加工有连续的链槽，能够和锚链的链环形成啮合导向，避免锚链在收放过程中出现跳链、卡滞的问题。建模过程中先从安装边界入手，先确定铰接安装孔的中心距、安装面的平面度要求，再反向推导臂身的折弯角度，确保锚体收起后锚爪的重心落在支撑面的受力范围内，不会出现偏载倾覆的问题；导向杆部分先绘制单节链环的啮合轮廓，通过阵列特征完成整段导向槽的结构，再对臂身的受力过渡区域做圆角强化，避免应力集中带来的结构断裂风险。整个构件的外形尺寸需要匹配对应吨位船舶的锚链规格，安装时铰接轴需要采用防松结构，臂身的转动行程需要预留足够的安全余量，避免锚体摆动过程中与构件发生硬碰撞；建模完成后需要做运动干涉检查，模拟锚链收放全程的构件运动轨迹，确认锁止卡扣在闭合状态下能够完全压紧链环，不会出现松脱的问题，同时验证支撑面与锚爪的贴合率，确保受力均匀分布在整个支撑面上，不会出现局部应力过大导致的结构变形。
