船用可折叠登船梯结构设计

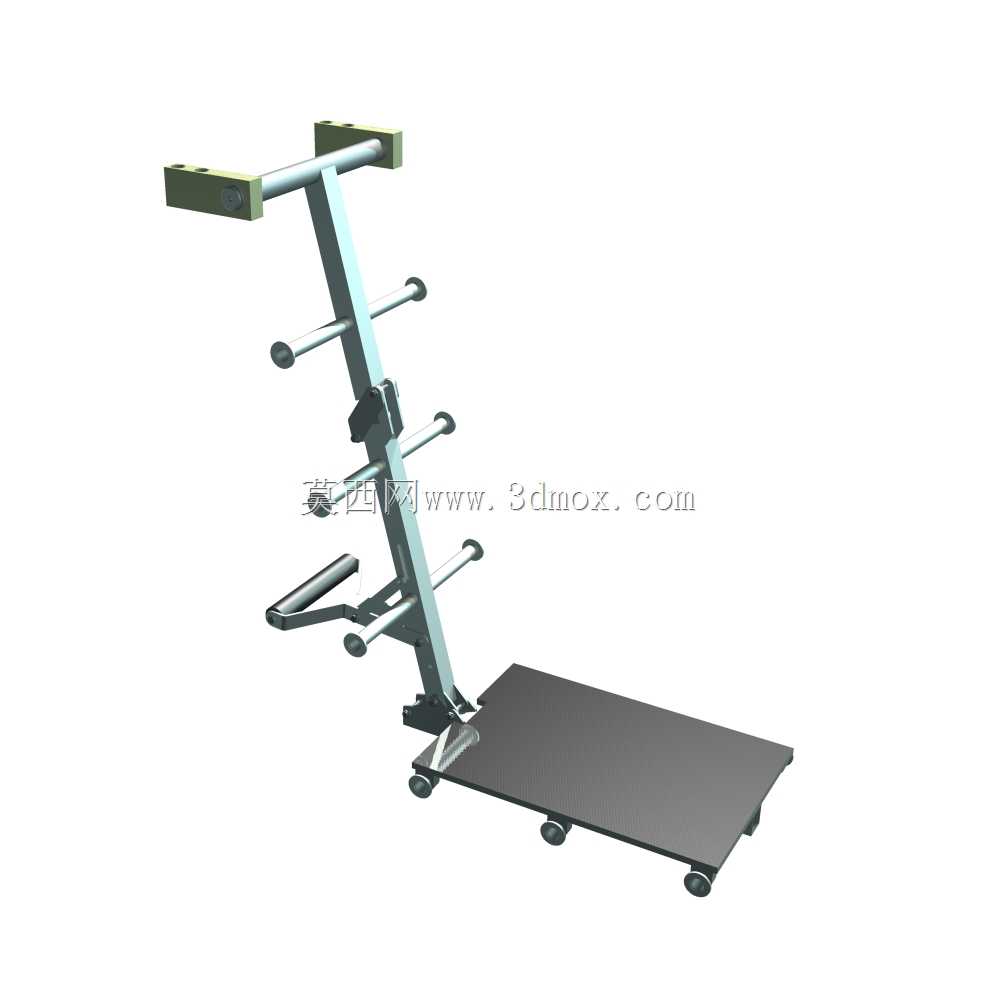

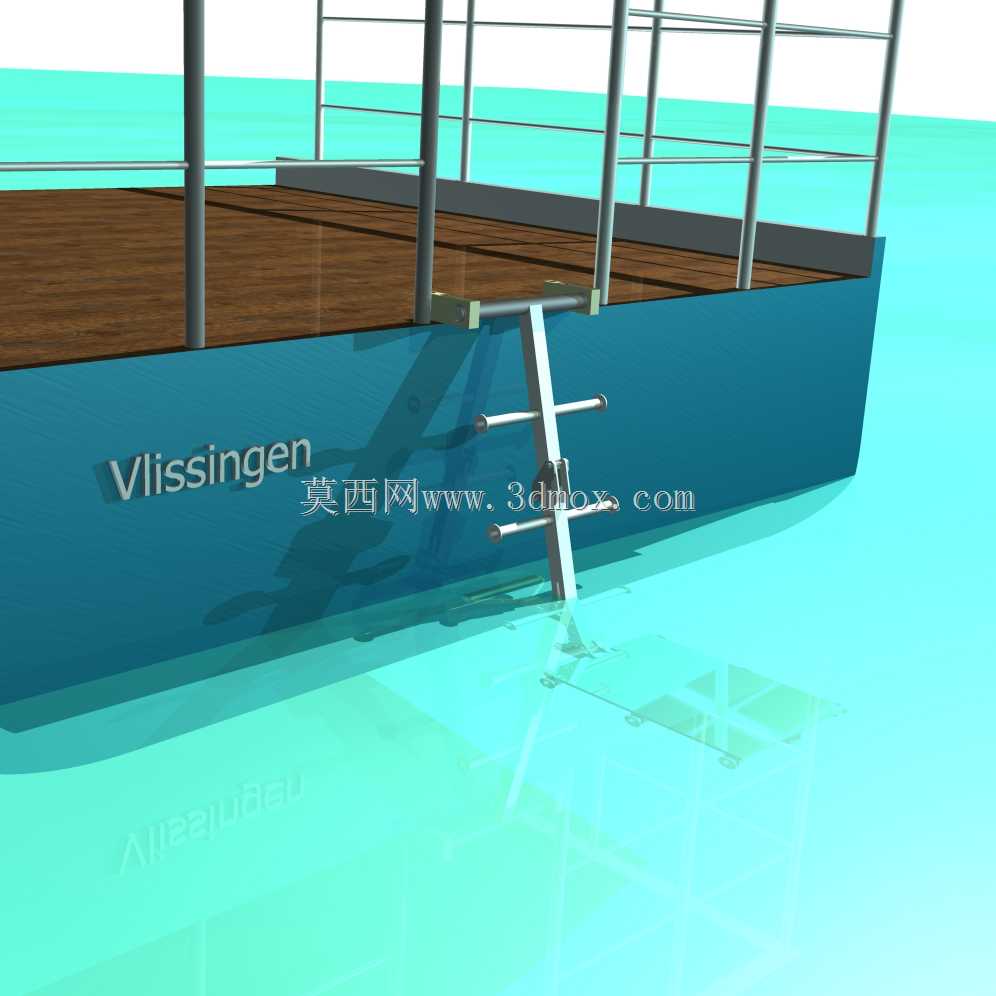

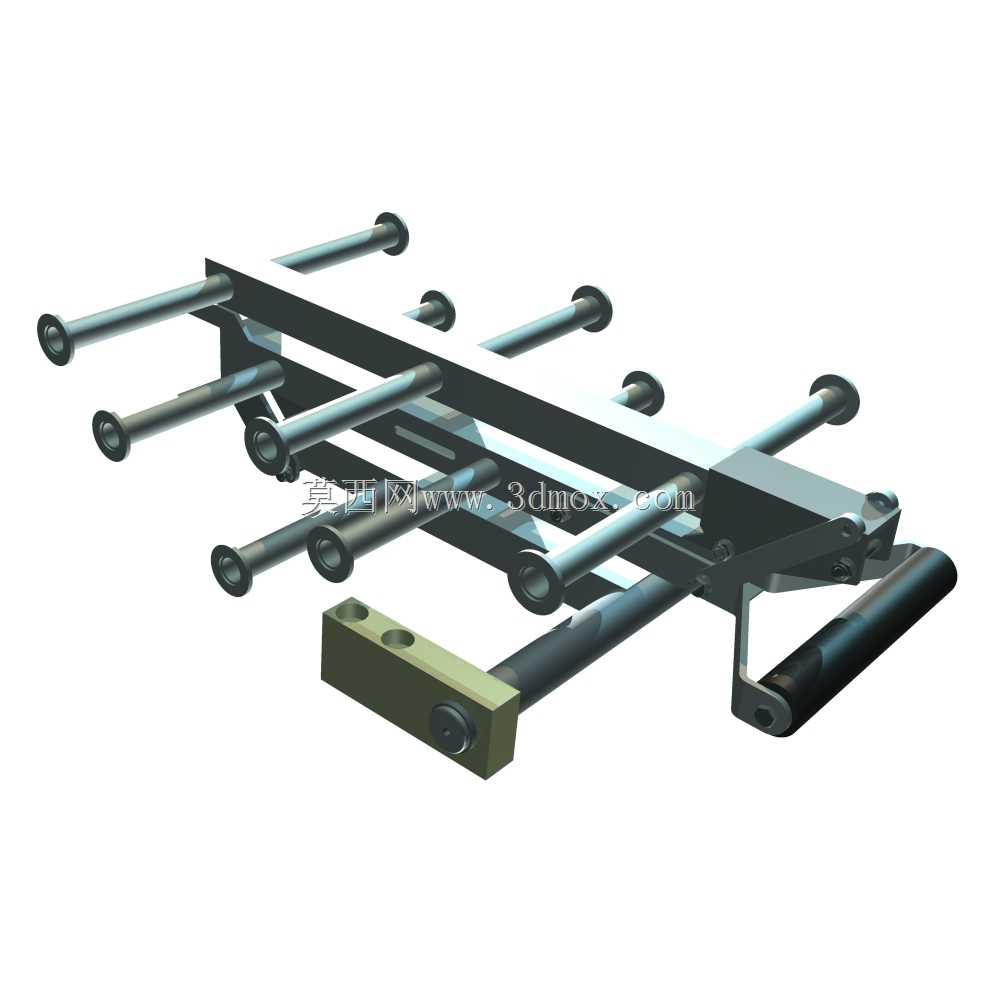

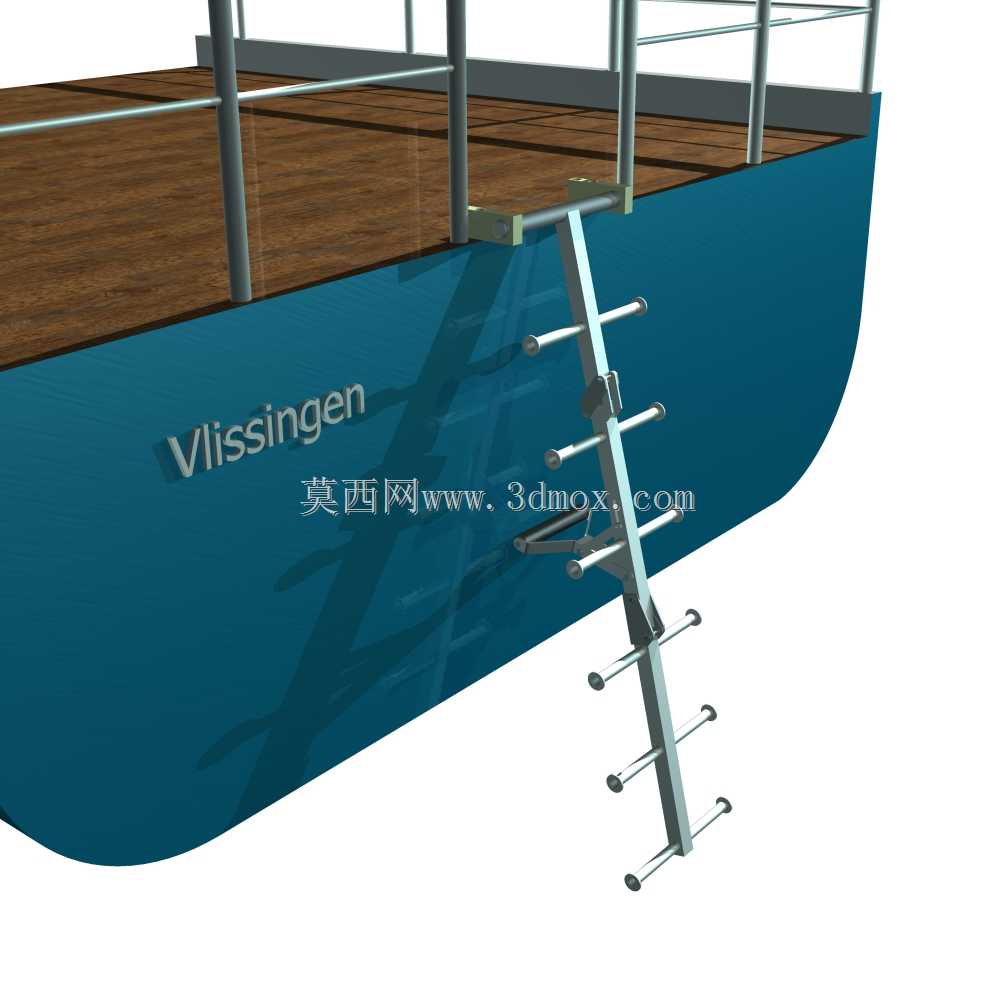

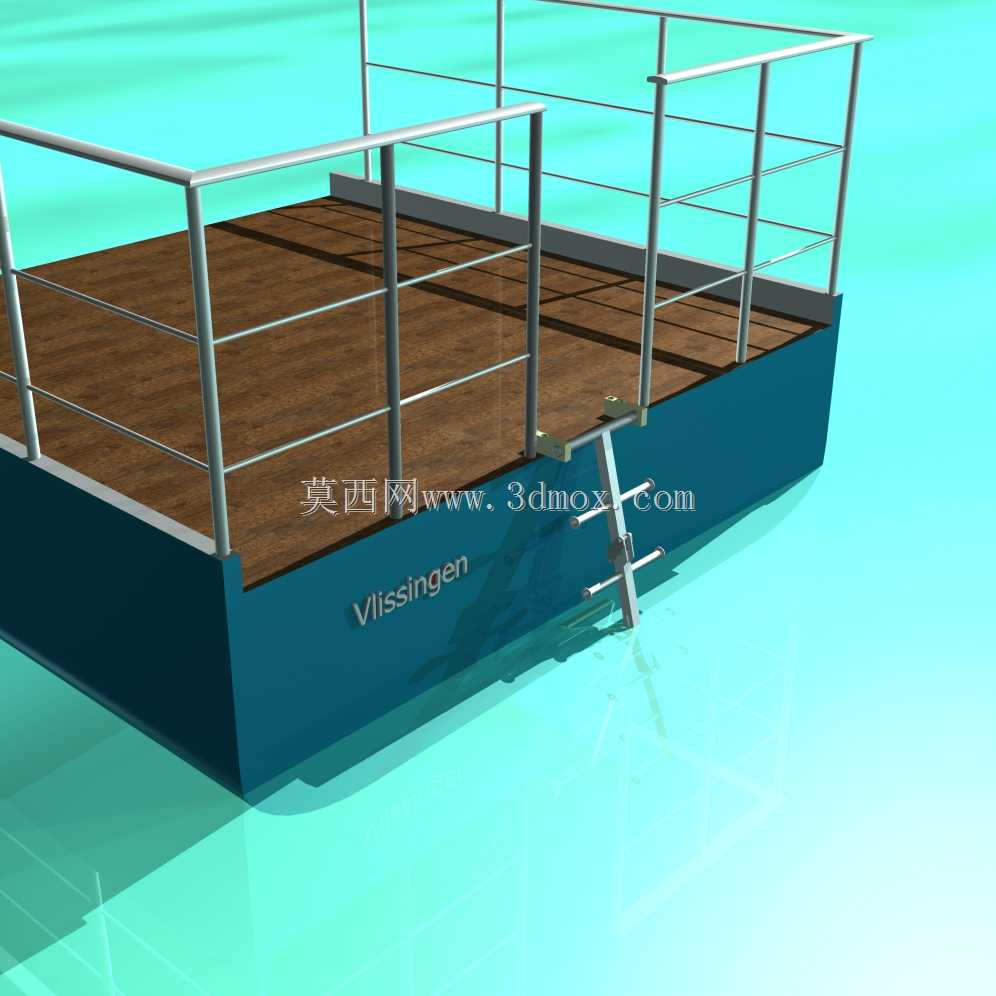

这款可折叠登船梯主要适配中小型船舶的舷侧登乘场景，日常航行状态下可完全折叠贴合船舷外壁，不会额外增加船舶航行时的水阻，也不会与码头靠泊构件发生剐蹭干涉。从实际使用需求出发，设计时首先考虑了无登乘平台场景下的使用适配性：梯身展开后最下端的踏杆可延伸至水面以上合适高度，满足游泳人员、潜水作业人员从水面直接登船的需求，同时也适配有登船平台时的常规上下船通行需求。结构上采用铰接式连接设计，梯身主纵梁选用轻量化高强度金属型材，每级踏杆表面做防滑纹理处理，避免人员湿脚踩踏时打滑；梯身与船舷的连接基座采用螺栓固定方式，安装时需先在船舷外壁预设对应安装孔位，基座的安装位置需避开船舷内部的加强筋、管线排布区域，同时要保证梯身折叠后与船舷外板的间隙控制在合理范围，避免航行中梯身晃动撞击船体外板。建模过程中，首先根据船舷外板的曲面弧度绘制连接基座的贴合面，保证基座安装后与船板完全贴合无间隙；随后绘制主纵梁的草图，按照人体工程学踏步步距排布每级踏杆的位置，每级踏杆的间距控制在280-320mm区间，梯身整体宽度控制在400mm左右，满足单人通行的宽度需求；之后添加铰接处的转动副约束，模拟梯身折叠、展开的全行程运动，检查转动过程中是否存在构件干涉，尤其是梯身折叠到最终贴合位置时，踏杆与船舷表面的间隙是否均匀，避免出现局部磕碰。最后对梯身的承重结构做受力校核，保证单级踏杆可承受150kg的集中载荷，满足人员携带潜水装备登乘时的承重需求；同时在梯身最下端设置防滑端头，避免梯身展开时与船体外板硬接触刮伤船体涂层。整个结构没有多余的冗余构件，折叠操作仅需单人即可完成，不需要额外的辅助工具，日常维护仅需定期在铰接转动处加注润滑脂即可，适配近海休闲船舶、小型作业艇的日常使用需求。
