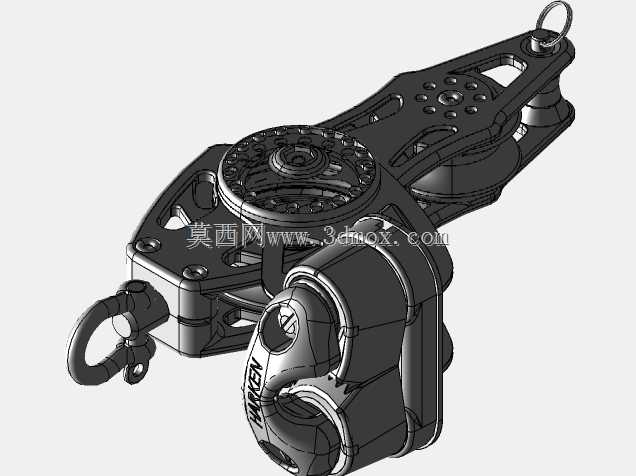

带凸轮夹板的帆船用Harken提琴块滑车

这类带凸轮夹板的滑车核心应用场景集中在帆船帆装索具系统、小型起重吊装、户外绳索作业领域，实际作业中主要承担绳索转向、省力牵引、绳索锁止定位的功能，相比普通无夹板滑车，自带的凸轮夹板结构可以在牵引到位后直接锁止绳索，无需额外打绳结或者配置单独的止绳器，大幅减少高空或者狭小空间内的索具操作步骤。从结构设计逻辑来看，整体采用镂空式主体框架，在保证结构强度的前提下尽可能削减自身重量，适配帆船这类对配件重量敏感的使用场景；主体框架上预留的多组安装孔位既可以通过顶部吊环实现单点悬挂，也能通过侧方连接点实现多组滑车串联，适配不同倍率的省力牵引需求。凸轮夹板的夹持面做了防滑齿纹设计，夹持力随绳索拉力增大而同步提升，不会出现受拉力冲击滑脱的问题，同时夹板的开合角度做了限位设计，避免绳索脱出夹板夹持范围。建模过程中首先确定滑轮的绳槽半径，匹配常用的8-12mm直径绳索使用需求，先绘制主体框架的二维轮廓，通过拉伸切除做出镂空减重结构，再单独构建滑轮组件，预留轴承安装位保证滑轮转动顺滑无卡滞；凸轮夹板部分需要先绘制凸轮的偏心轮廓，模拟凸轮转动时的夹持行程，保证绳索放入后可以快速触发锁止，解锁时只需要扳动凸轮外侧的拨片即可快速释放绳索。安装边界上，整体长度控制在180mm左右，宽度75mm，顶部吊环的内孔直径12mm，可以适配常规的卸扣连接，侧方连接点的孔位同轴度公差控制在0.1mm以内，保证多组串联安装时不会出现偏载。建模时需要注意各活动部件的间隙预留，滑轮与主体框架之间预留0.3mm的转动间隙，凸轮与夹板基座之间预留0.2mm的转动间隙，避免实际装配后出现运动干涉；所有棱边都做了R2-R3的圆角处理，既避免应力集中提升结构强度，也防止使用过程中锐边切割绳索外层护套，延长索具使用寿命。
