卡通风格近海作业拖船外观结构设计

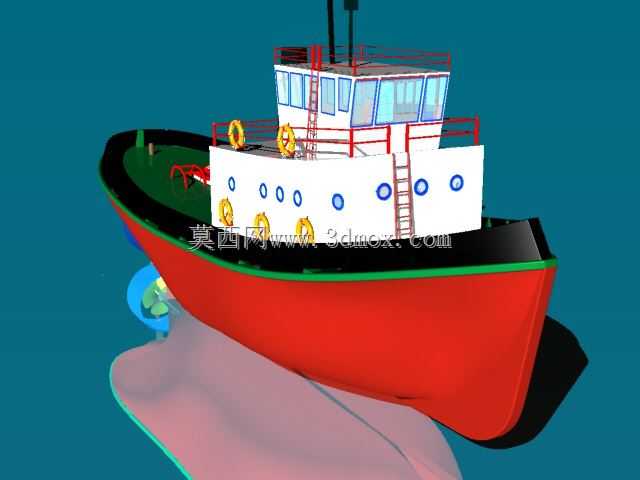

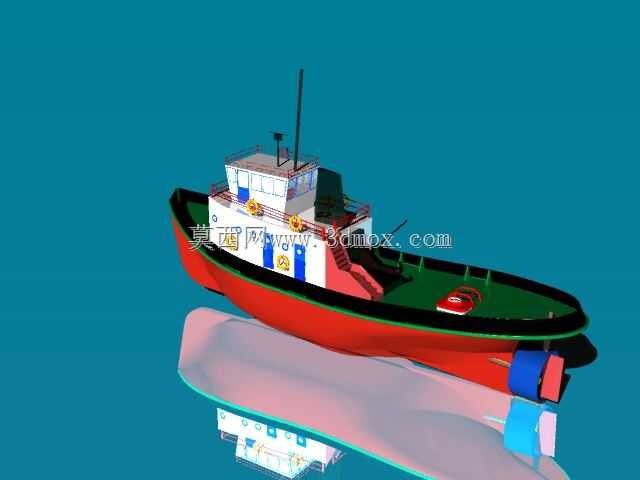

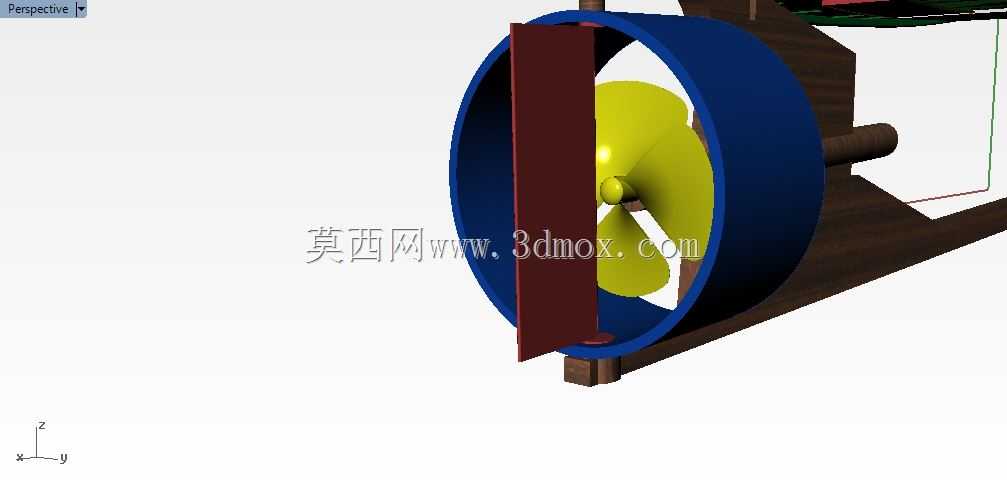

做这个拖船模型的时候，最先敲定的是应用场景锚定——面向近岸港务辅助、小型岛礁补给、内河短途拖带作业的作业艇，不是远洋货轮那种大尺度构型，所以整体轮廓做了收窄，船长控制在12米级，型宽3.8米，吃水1.2米，上层建筑总高4.2米，刚好能满足内河通航桥洞的限高要求，也适配小型码头的靠泊边界，不会因为尺度超差没法在常规小型泊位停靠。建模的时候先从Rhino里拉船体的NURBS曲面，第一步先画中纵剖面的型线，把艏柱的倾斜角度、艉部的拖带作业平台抬升高度定下来，船底做了轻微的舭部升高，减少近岸浅水区航行时的擦底风险，外板的红色涂装区域是重载水线以下的部分，绿色饰条刚好压在设计水线位置，上层建筑的白色围壁做了15度的内倾，一方面减少航行时的风阻，另一方面也能避免上层甲板的积水顺着壁面流到舷窗位置。上层建筑的驾驶室做了环绕式的舷窗布置，正前方三块大窗、左右各两扇侧窗，能保证驾控人员300度以上的观察视野，刚好覆盖拖带作业时缆绳受力方向、前方航道、侧方靠泊位置的观察需求，驾驶室顶部的雷达桅杆没有做过高的设计，避免在内河航道碰到跨河线缆，桅杆旁边预留了号灯、号型的安装位，符合内河船舶的信号设备布置规范。甲板区域的细节处理上，艏部甲板预留了锚机安装位，带缆桩的位置按照常规带缆作业的受力点布置，左右舷各设置了两个救生圈挂载点，登船梯从主甲板直接通到驾驶室侧翼的走道，方便作业人员在靠泊时快速上下。做渲染的时候用了Rhino自带的渲染器，材质区分上做了金属甲板的防滑纹理、舷窗玻璃的半透明反射效果、船体外板的哑光漆面质感，没有做过度的特效堆砌，主要是还原实船的材质观感。建模过程中特意核对了小型作业拖船的稳性要求，上层建筑的重量重心控制在船中偏前的位置，保证拖带作业时艉部不会因为拖缆拉力产生过大的纵倾，船体内部的舱室划分虽然在外观模型里没有做完全剖视，但在建模时预留了机舱、储物舱、驾控室的空间边界，后续如果要做内部结构细化可以直接基于现有曲面拆分舱壁。船艏的护舷材做了加厚的橡胶材质模拟，靠泊时能缓冲和码头的碰撞力，舷侧的排水孔位置刚好设在水线以上15厘米的位置，避免航行时海水倒灌进甲板。
