双体式TIKI30近岸作业交通艇结构设计

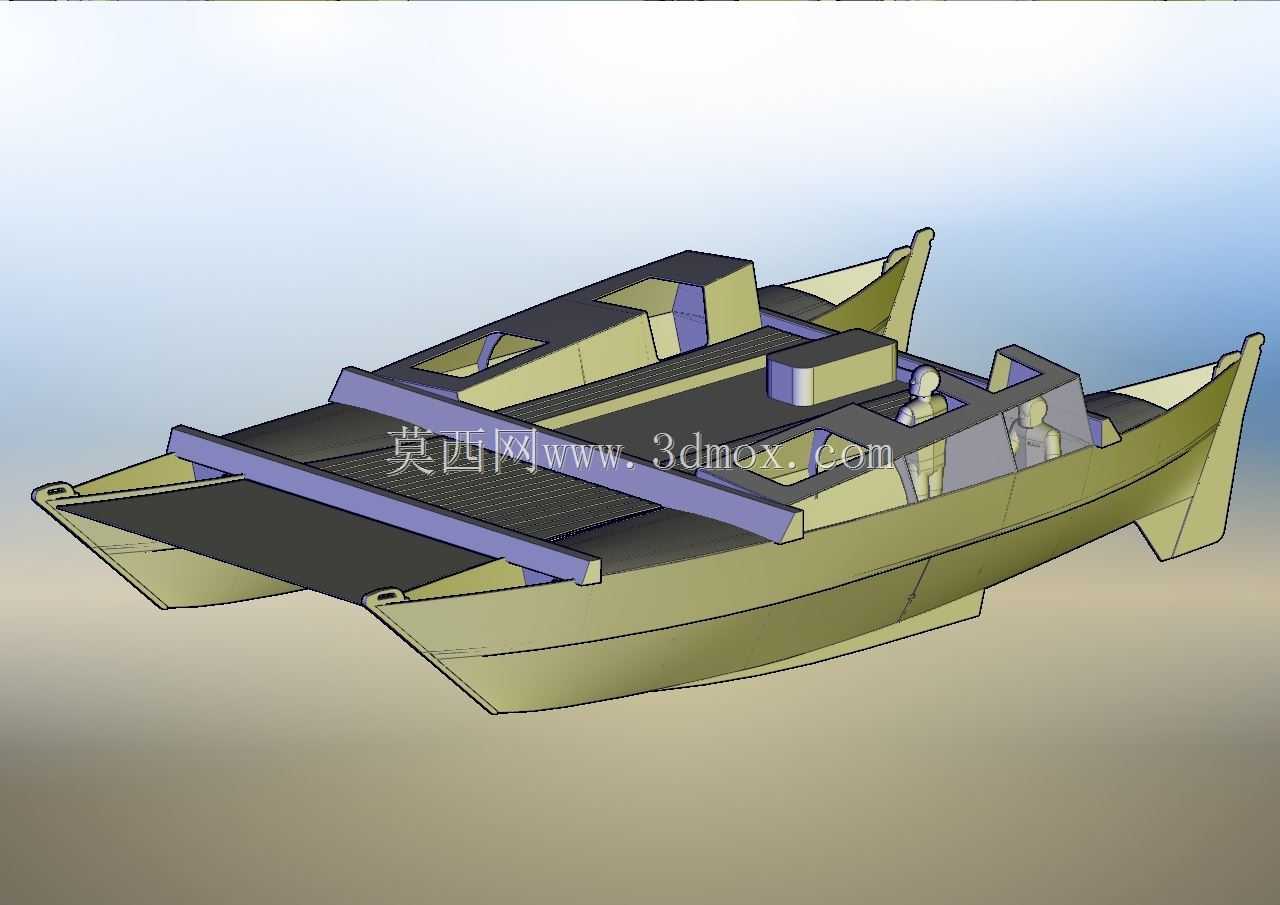

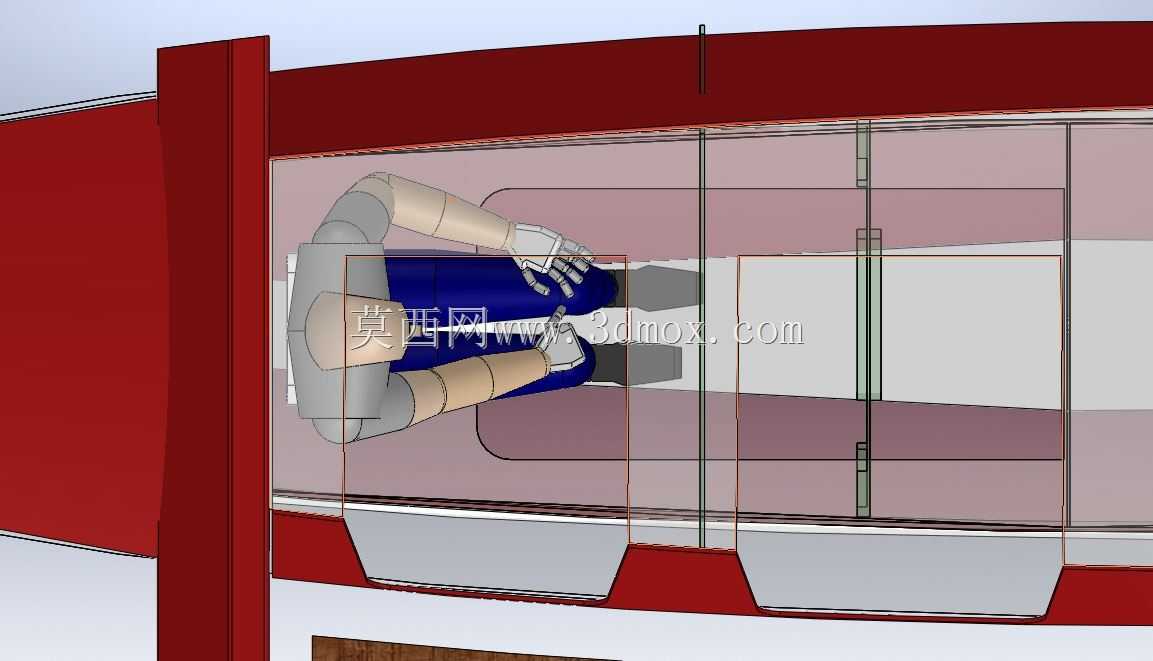

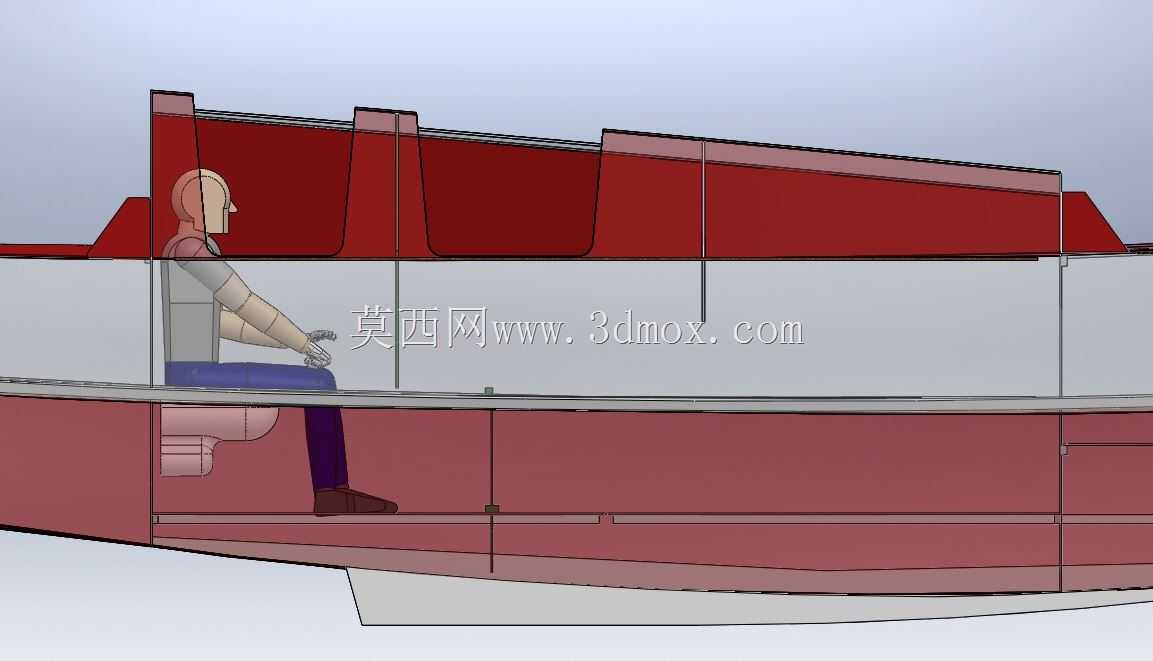

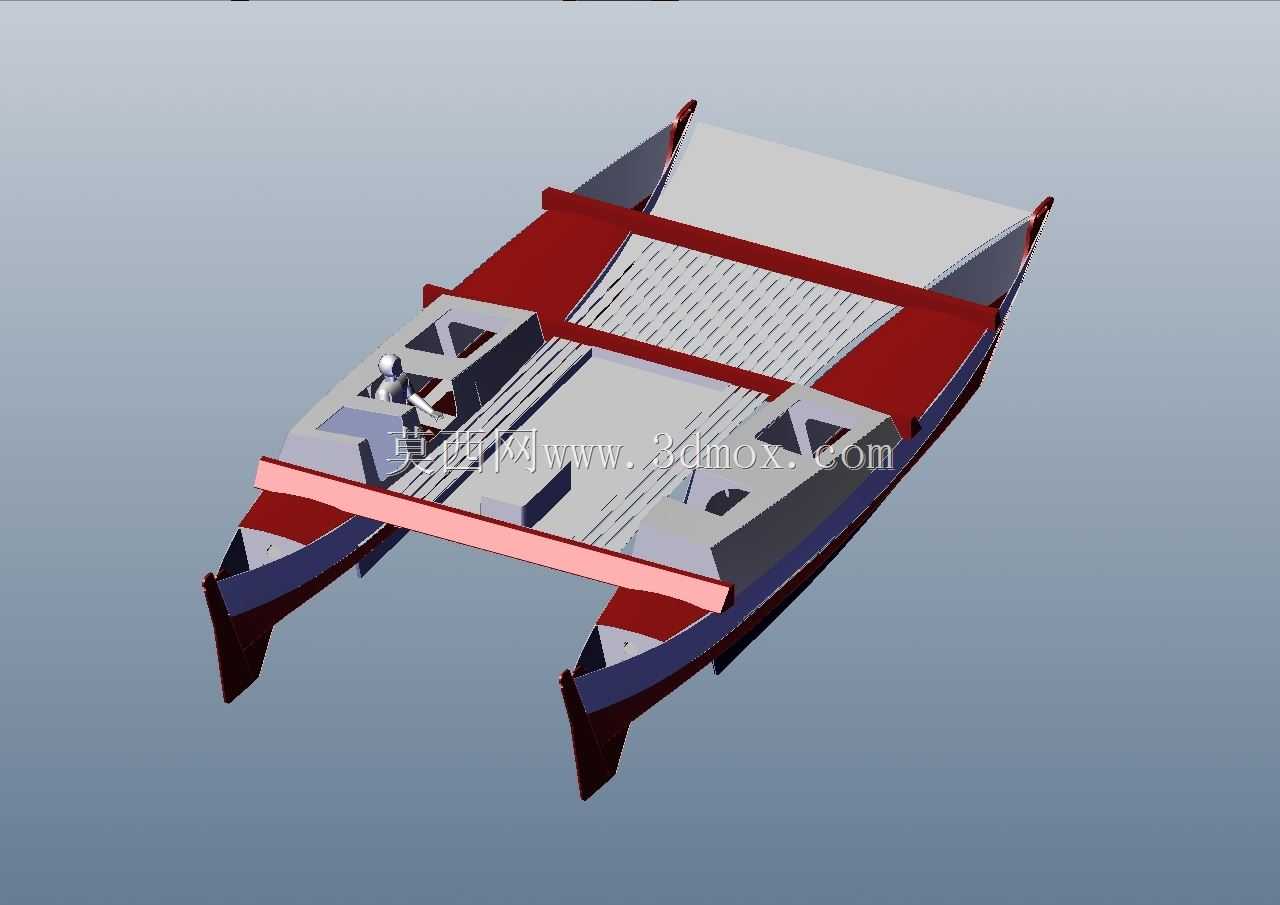

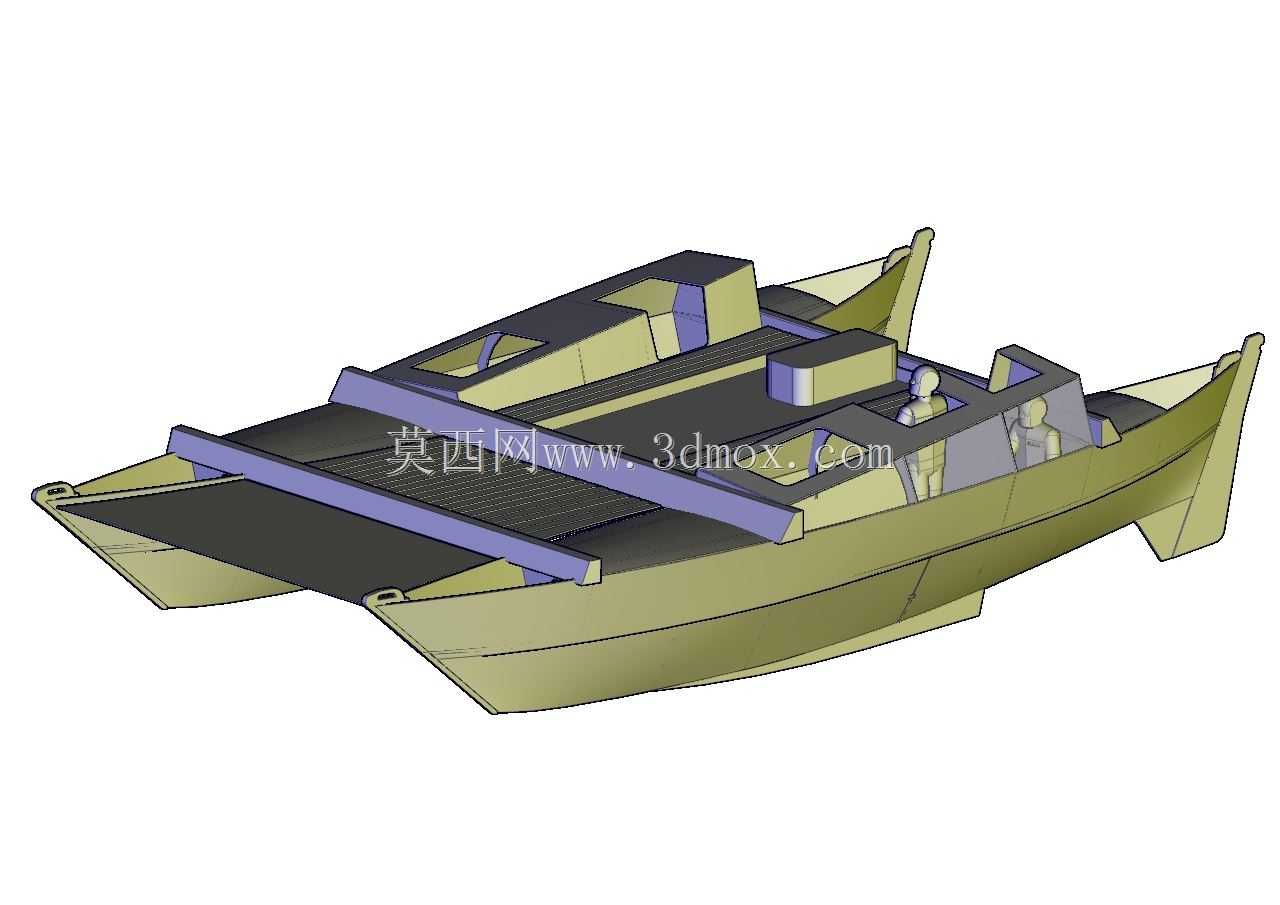

这款双体结构小艇主要面向近岸短途交通、浅水区休闲航行、小型岛礁间物资转运场景设计，相比同尺度单体船，双片体布局能大幅降低航行时的横摇幅度，浅吃水特性可以顺利进入水深不足一米的滩涂区域，不会出现单体船容易搁浅的问题。从功能设计上看，中部预留的大面积平整甲板区域可以灵活调整用途，既可以摆放临时座椅搭载乘员，也能固定货架运输小件补给物资，前部的驾驶区整合了操控台与乘员位，周边预留的安装位可以加装遮阳棚、导航设备支架，不需要额外在船体上打孔破坏结构。设计阶段首先确定双片体的线型，先绘制单个片体的横剖面线，保证片体的长宽比适配15节以内的航行速度，减少航行阻力，两个片体的连接桥采用箱型梁结构，兼顾结构强度与自重控制，避免连接位置在波浪载荷下出现应力集中。建模过程中先搭建基准面，定位两个片体的相对间距，这个间距直接影响船体的稳性，间距过小会降低横摇阻尼，间距过大会增加航行时的风阻与结构重量，确定间距后分别完成两个片体的曲面建模，检查曲面的曲率连续性，避免出现折线影响水动力性能。之后搭建连接桥的框架结构，在连接桥与片体的衔接位置做圆弧过渡，减少应力集中点，再铺设中部甲板的防滑纹理结构，甲板边缘设置凸起的挡水边，防止航行时上浪的水在甲板面积聚。驾驶区的操控台按照人机工程尺寸定位，预留的操纵杆、仪表安装位都做了沉台设计，安装设备后表面保持平整，不会突出磕碰乘员。整体外形尺寸控制在9米级长度，3米左右宽度，适配普通小型游艇泊位的停靠尺寸，不需要特殊的码头设施就能完成靠泊，船体底部的线型做了防擦设计，靠近船首的位置加厚了结构层，轻微触底也不会破坏船体结构。建模完成后需要检查各个部件的装配间隙，比如甲板与片体的衔接位置有没有缝隙，连接桥的加强筋位置是否与甲板下方的空间干涉，确认所有结构的壁厚均匀，避免出现局部过厚导致重量冗余，或者局部过薄强度不足的问题。
