多推进器式水下探测航行装置结构设计

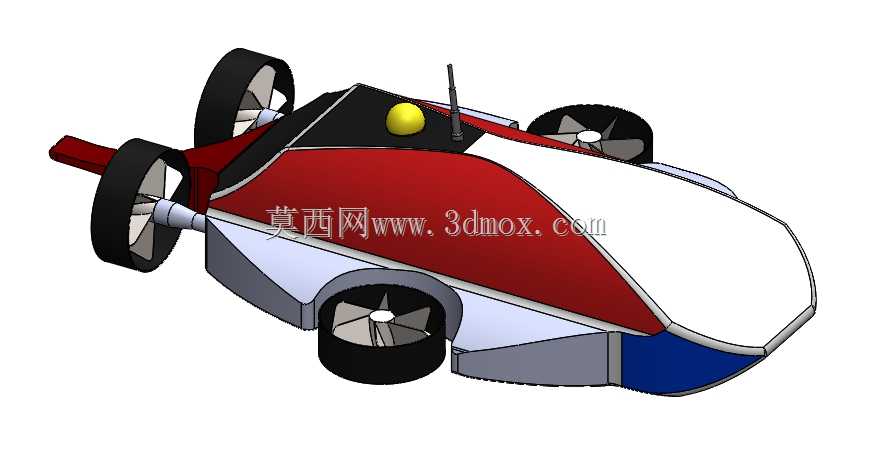

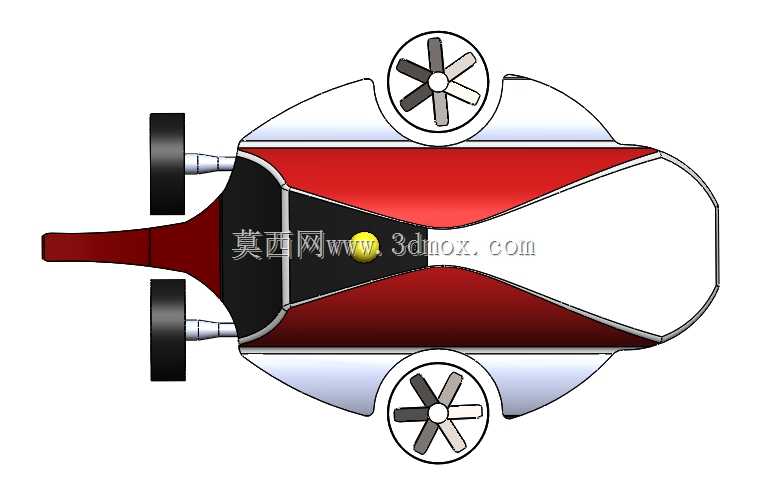

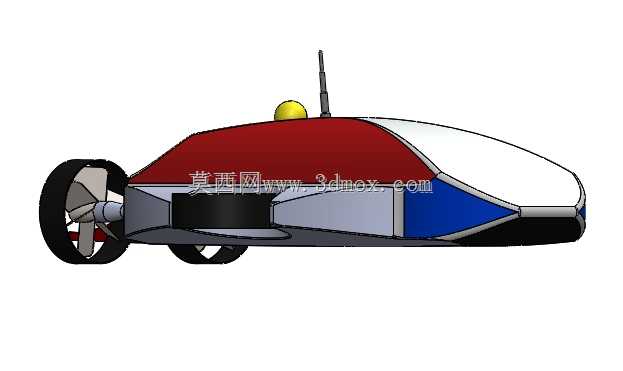

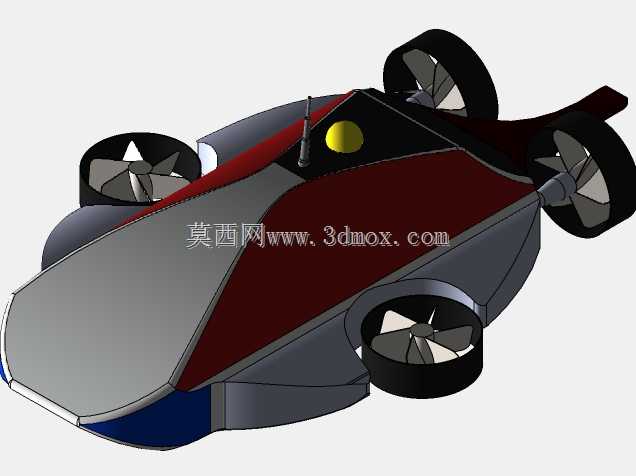

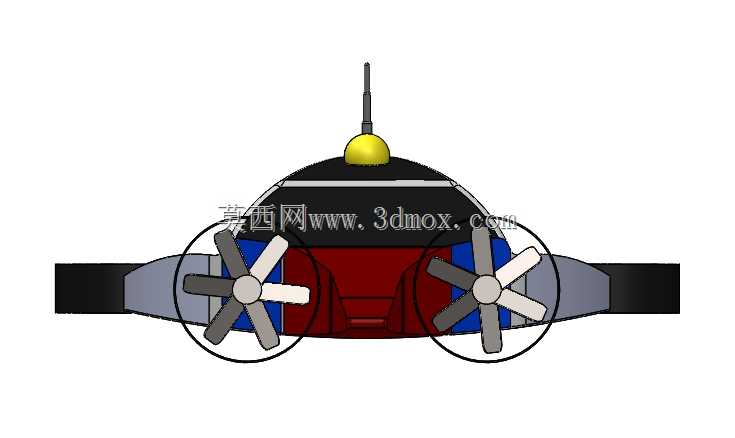

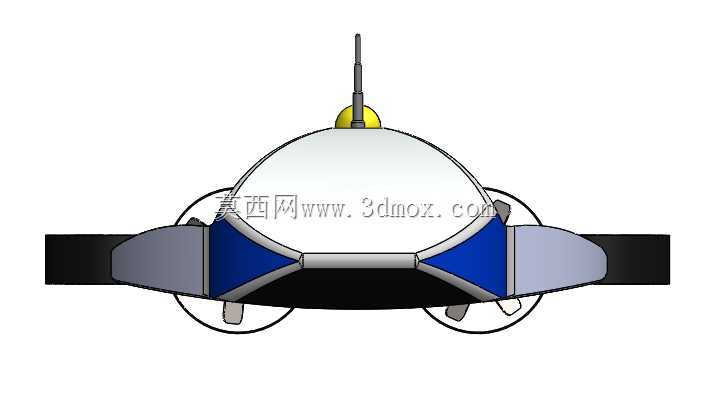

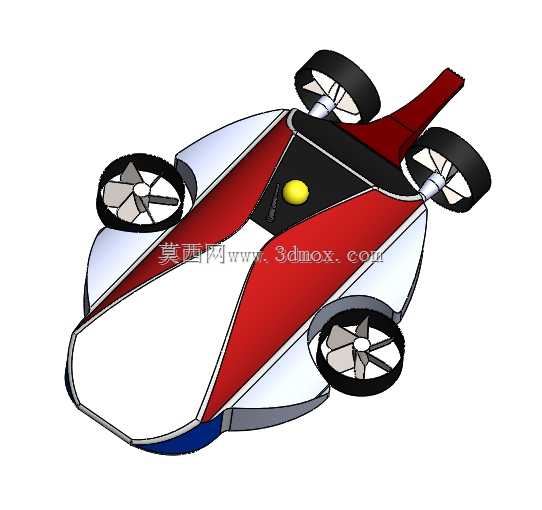

　　这款水下航行装置的建模工作全程在SolidWorks环境下完成，建模初期先梳理水下作业的核心需求，针对近岸浅水域的水文探测、坝体结构巡检、水下小型构件探查这类场景，确定了多推进器全向驱动的布局逻辑，避免传统单尾推结构转向半径大、姿态调整不灵活的问题。建模第一步先搭建主体舱段的骨架草图，以承压密封舱为核心基准，确定整体长宽高的安装边界，保证舱体内部可容纳控制板、电池组、信号传输模块的安装空间，舱体外壳采用流线型弧面过渡，减少水下航行时的迎流阻力，艏部做圆弧收窄处理，降低水流冲击带来的姿态扰动。推进器布局采用五推进器方案，艉部设置主推进器提供前后行进动力，艏部两侧、艉部两侧各设置一个侧向推进器，底部设置垂向推进器，可实现横移、定深悬停、

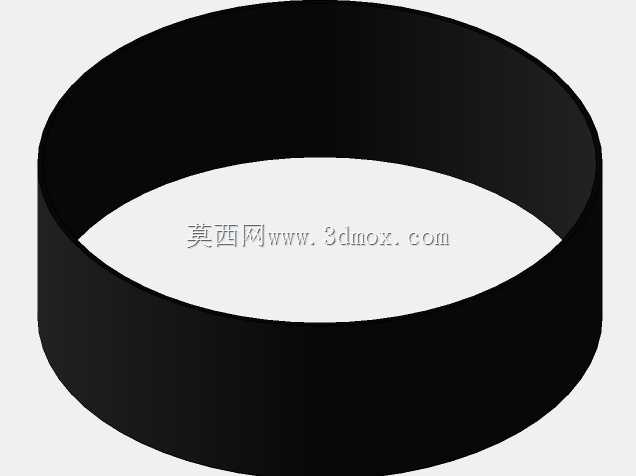

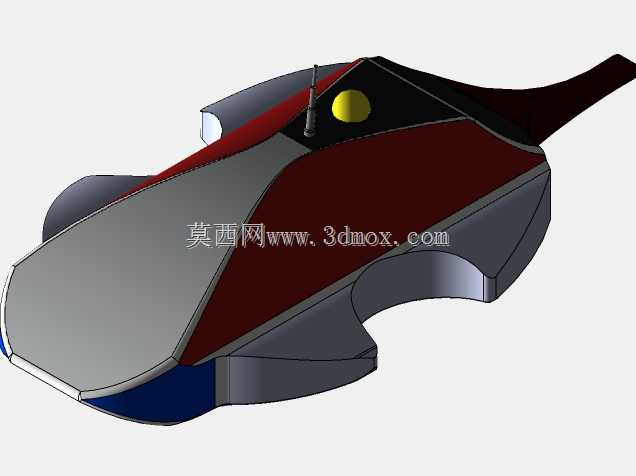

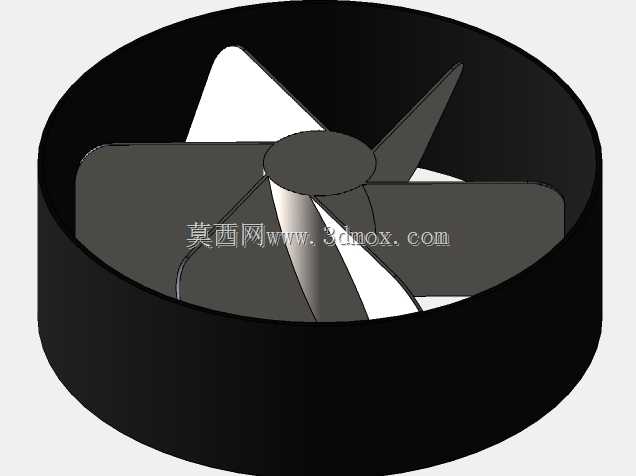

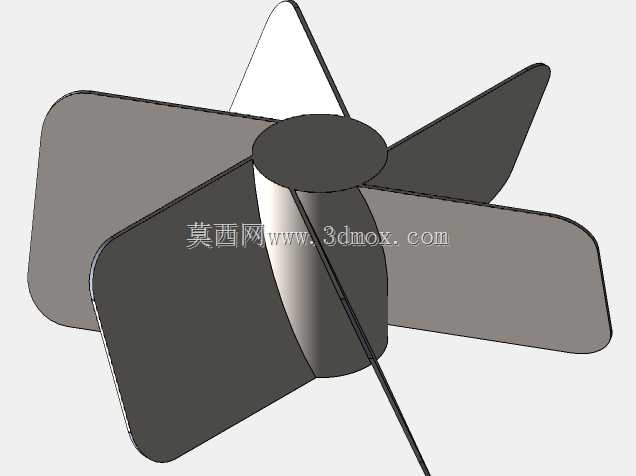

　　原地转向这类复杂动作，建模时每个推进器都单独做子装配体，包含桨叶、导流罩、密封轴套、安装支座的细节结构，保证后续出工程图时可直接导出安装尺寸。顶部预留天线安装位与示位标安装座，示位标采用醒目的球形结构，方便水面人员识别装置位置，天线做密封穿舱处理，保证信号传输的同时不破坏舱体水密性。外壳分块设计时，将上盖、侧围、底壳做拆分建模，预留密封槽的安装位置，方便后续装配时加装密封圈实现静密封，艉部设置拖缆接口，可根据作业需求选择有线传输或者无线自主航行模式。建模过程中全程做干涉检查，调整每个推进器与舱体的安装间隙，避免桨叶转动时与外壳发生剐蹭，同时对整体做质量属性评估，调整各部件的材质分配，保证装置整体重心与浮心重合，提升水下航行的姿态稳定性，避免出现侧翻或者抬头埋首的问题。针对水下作业的磕碰风险，在舱体底部设置防撞缓冲结构，艏部加装耐磨防撞条，减少触底或者碰撞障碍物时对舱体的损伤。
