低阻优化型凸纹鳍式船体结构设计

　　在民用运输船舶、内河作业艇的船体结构开发环节，减阻设计始终是平衡航速、能耗与载货量的核心方向，这款船体结构正是针对常规满度船体肩部涡流突出、流线紊乱的痛点完成的优化方案。从实际应用场景来看，该结构适配中小型内河货运船、近岸作业艇的船体改装与新船开发，能够在保证船体装载容积的前提下降低航行阻力，减少动力单元的燃油消耗。从设计逻辑上，常规船体设计中若要降低棱形系数、提升流线平顺性，往往需要压缩船体中部容积，直接影响载货量；若提升船体丰满度保证装载空间，又会造成肩部流场突变，形成大面积涡流区提升航行阻力，这款结构通过在船体肩部涡流集中区域增设凸纹鳍结构，配合鳍片末端的压缩空气导出通路，打破了这一设计矛盾。建模过程中首先完成1:

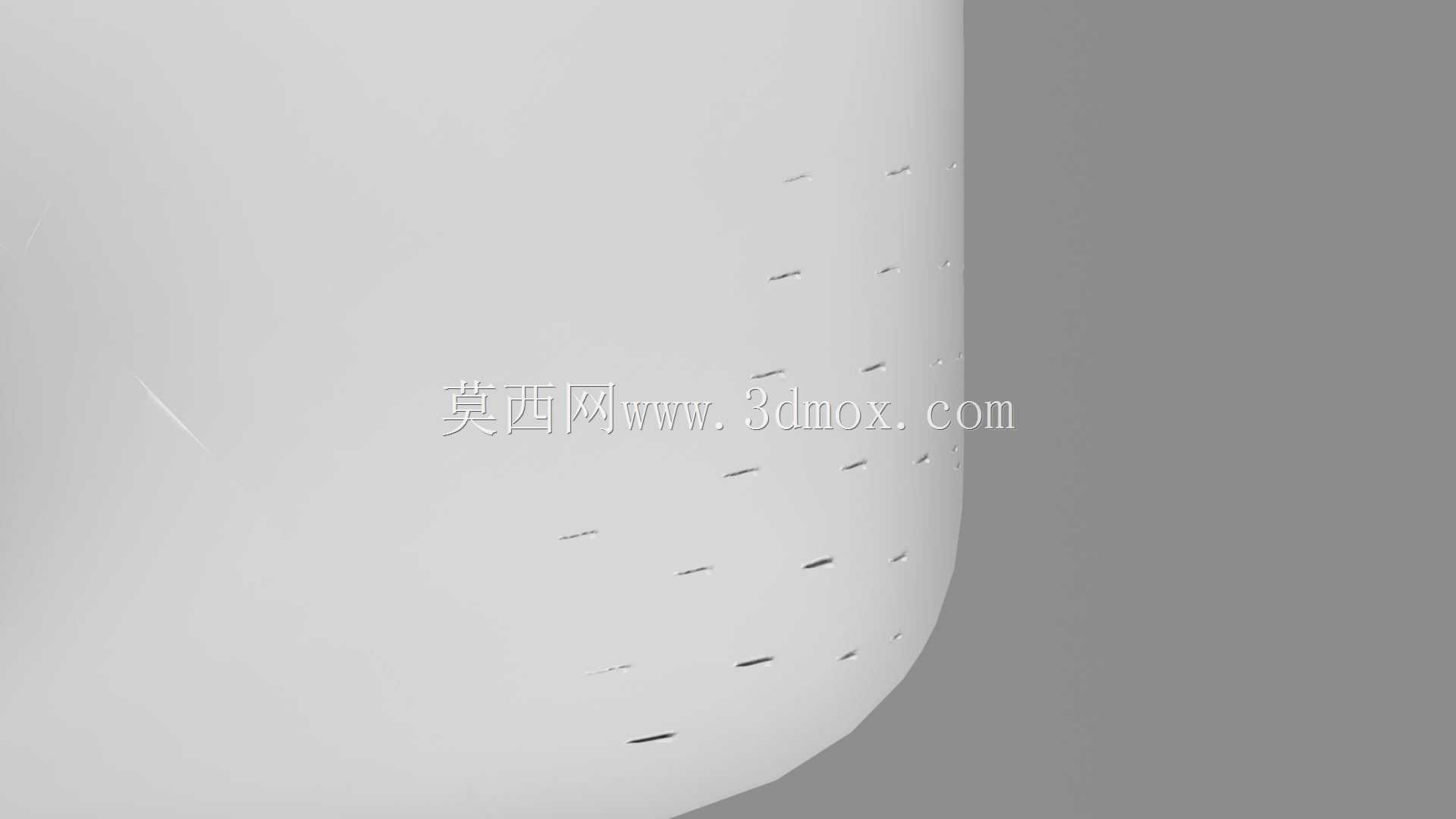

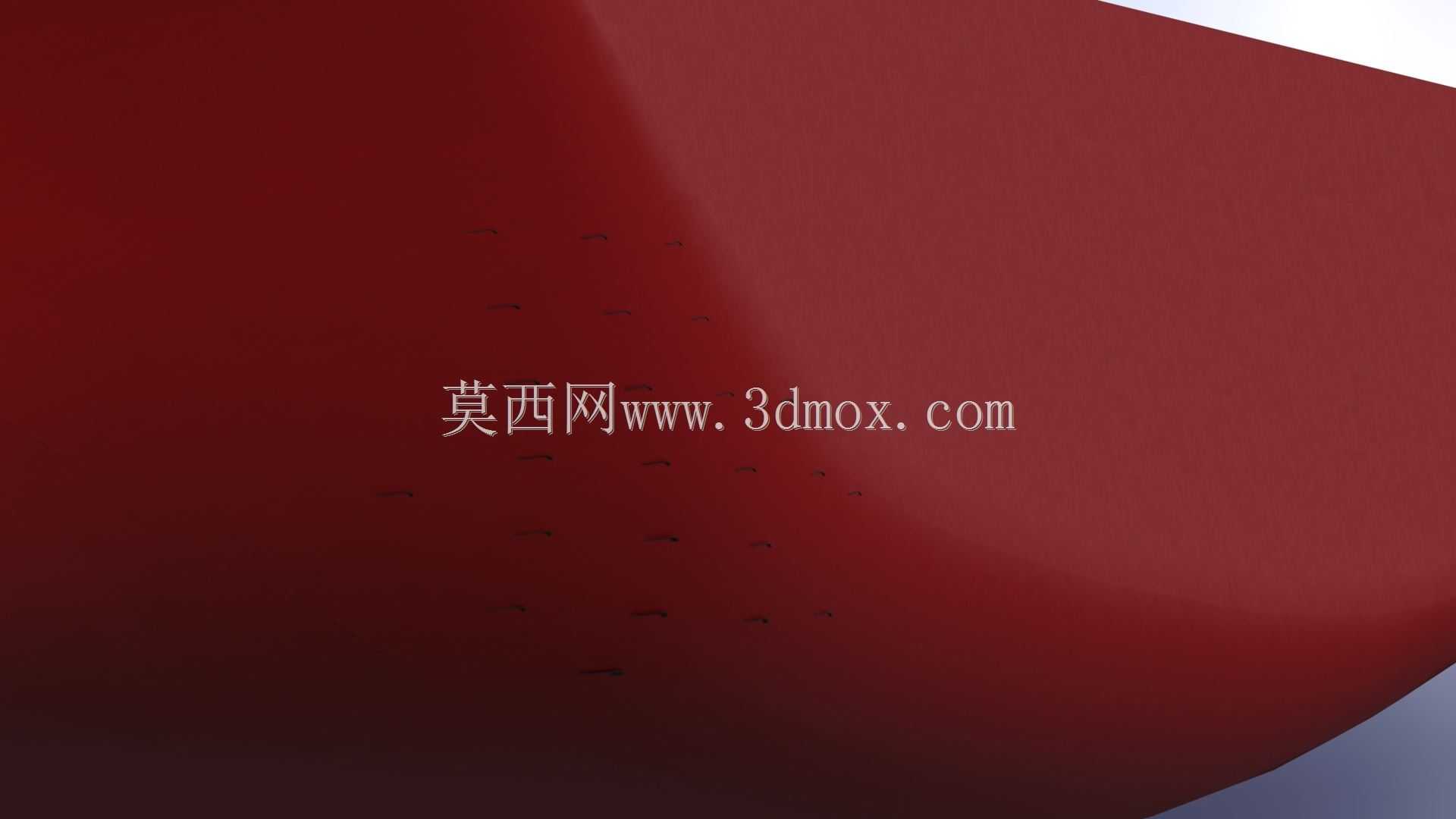

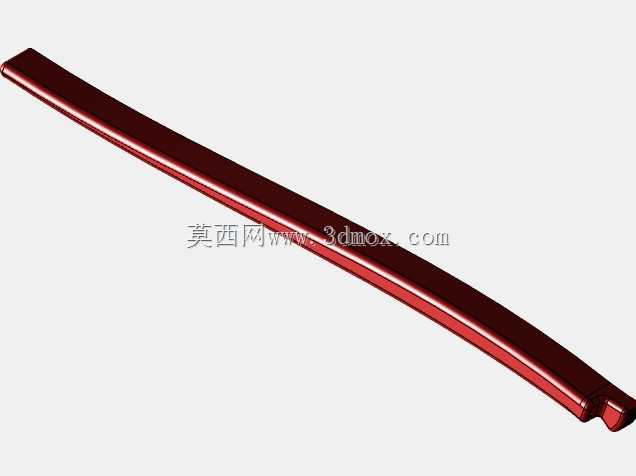

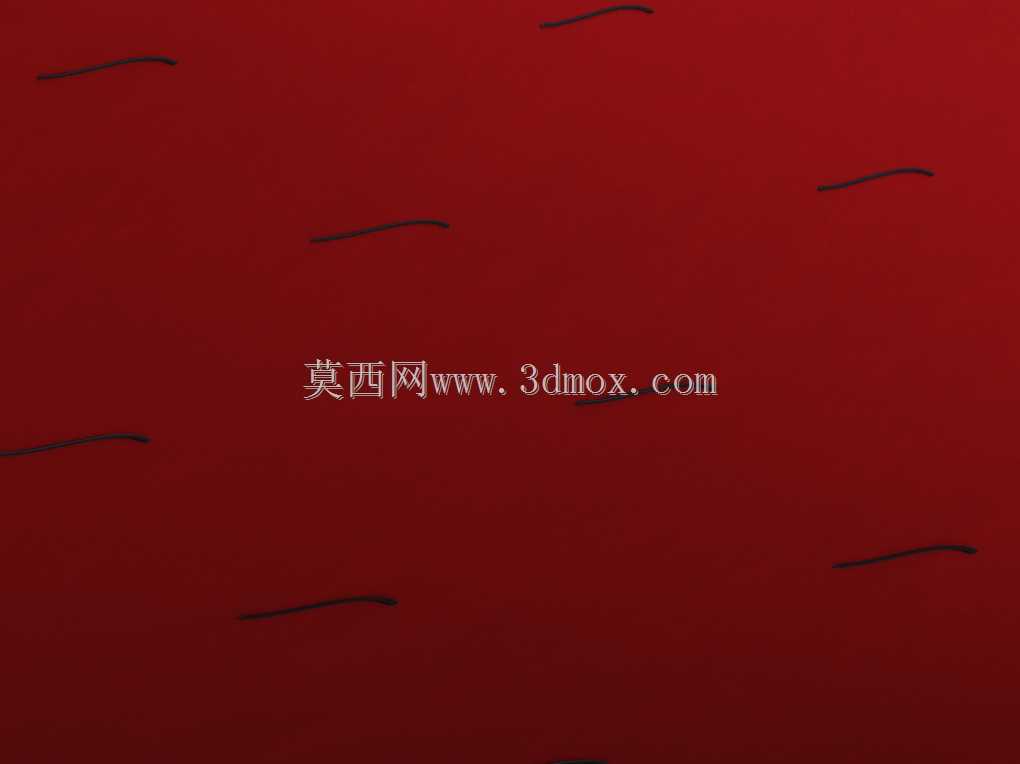

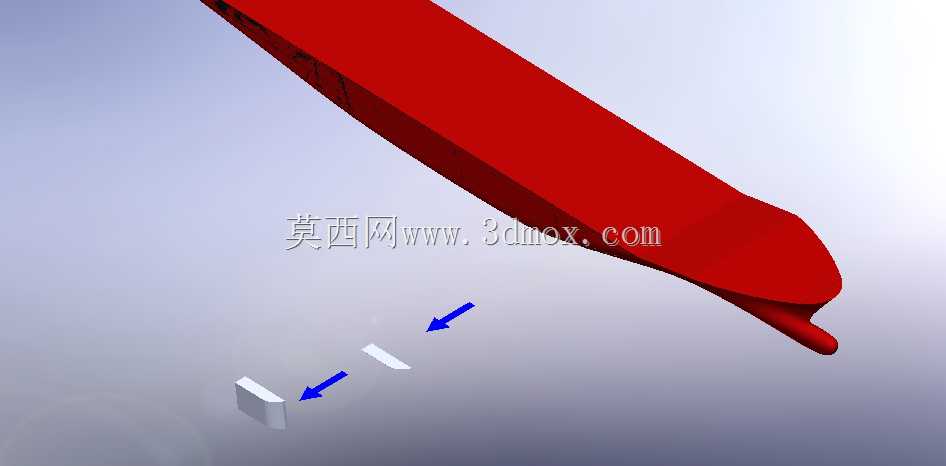

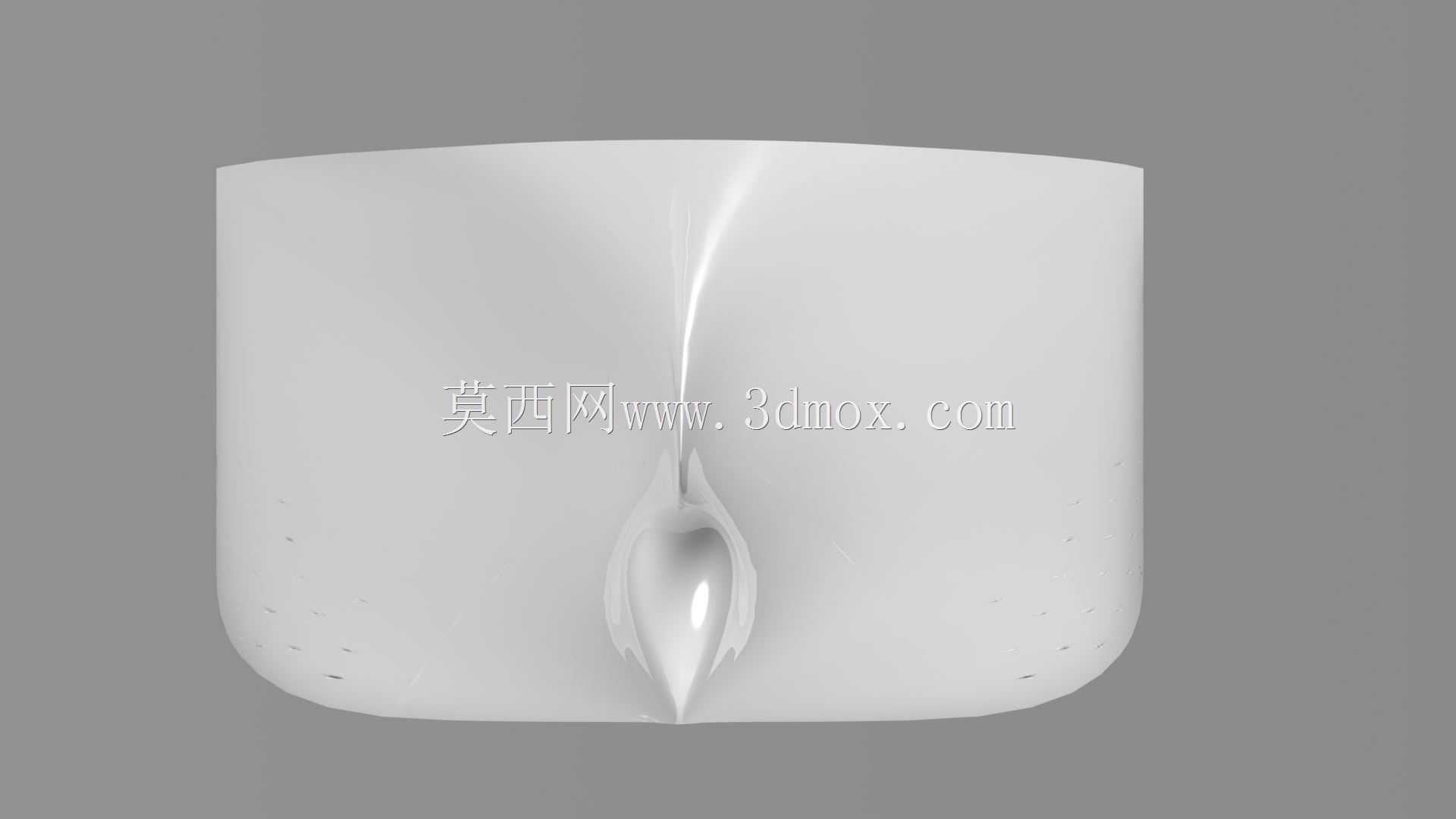

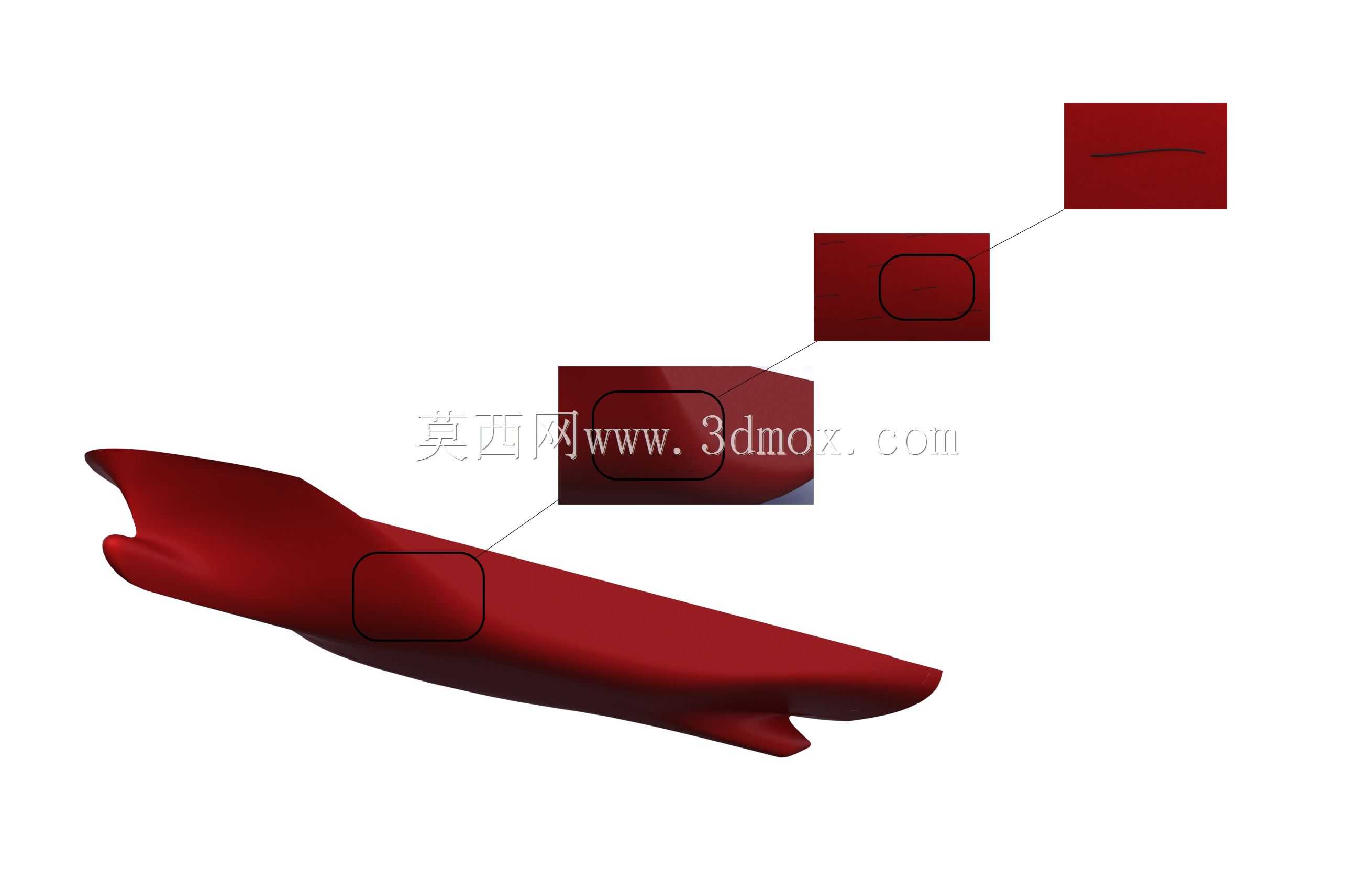

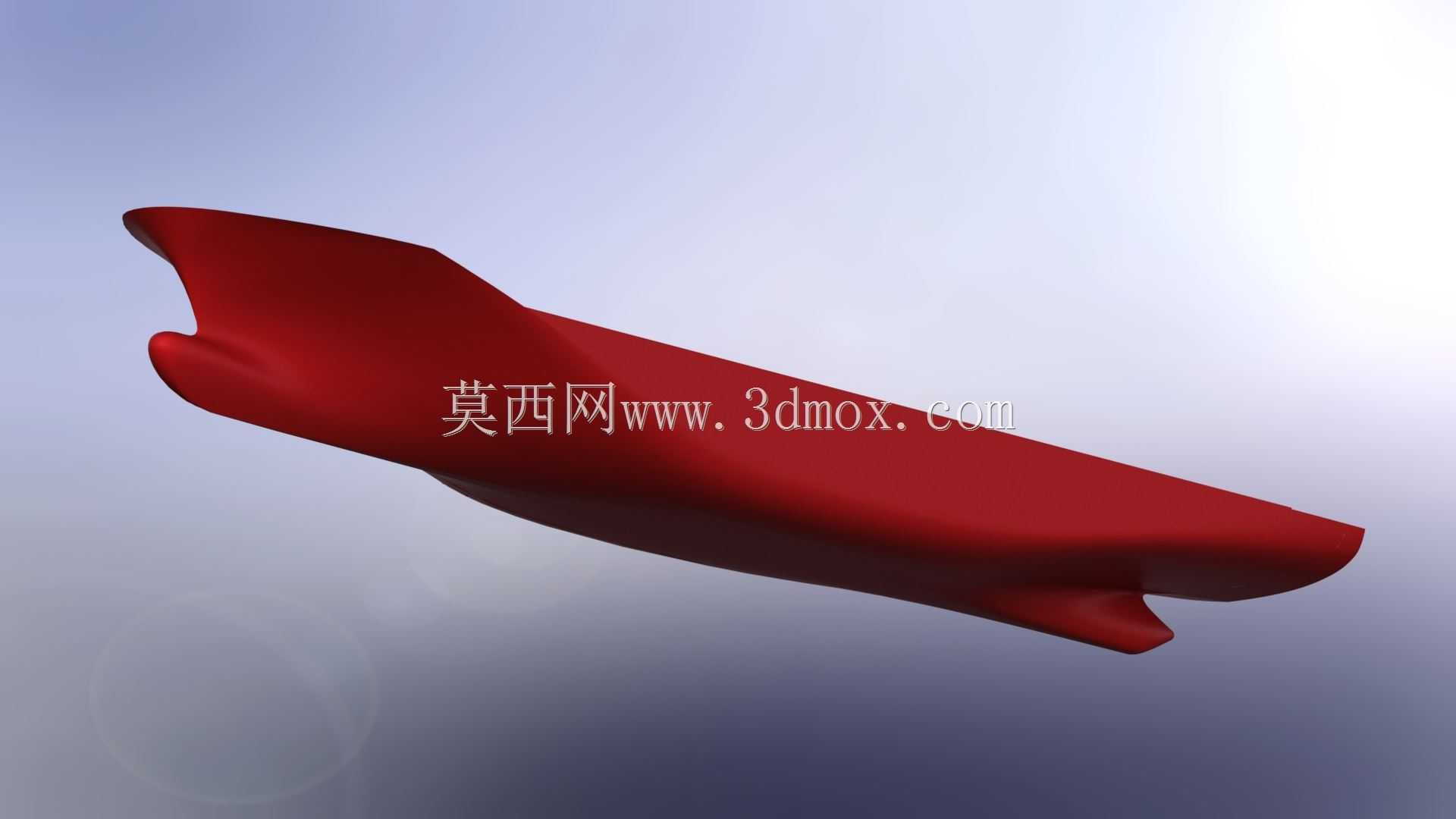

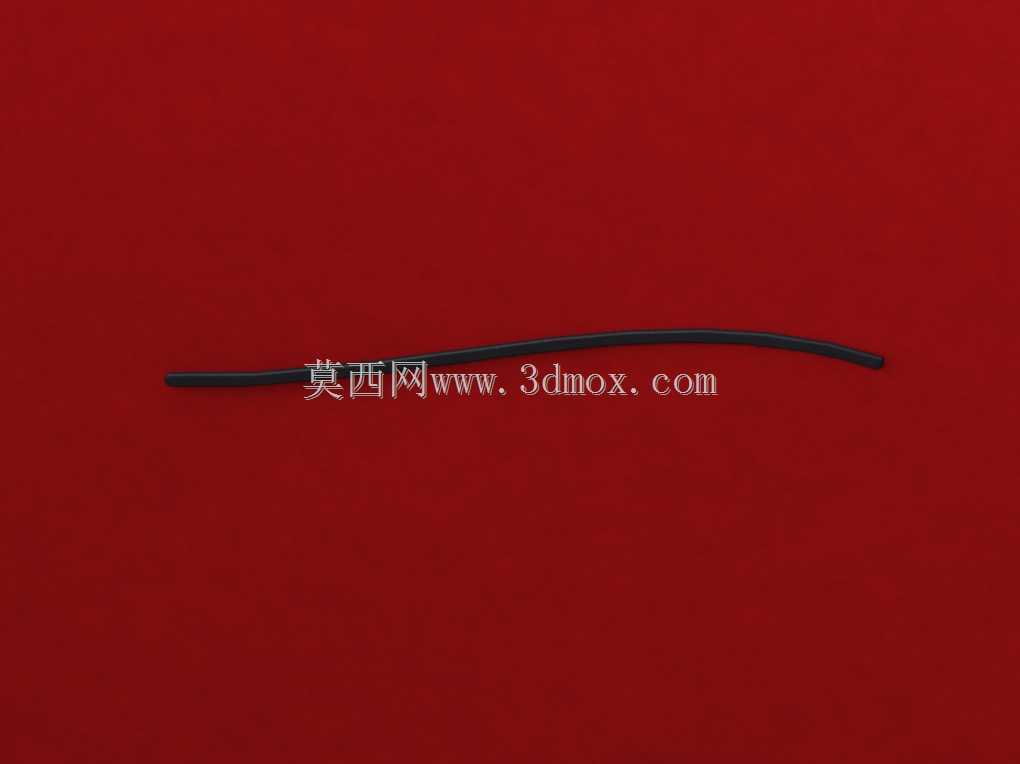

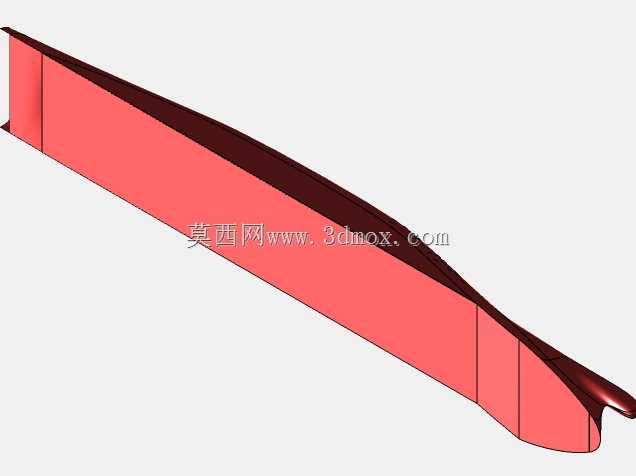

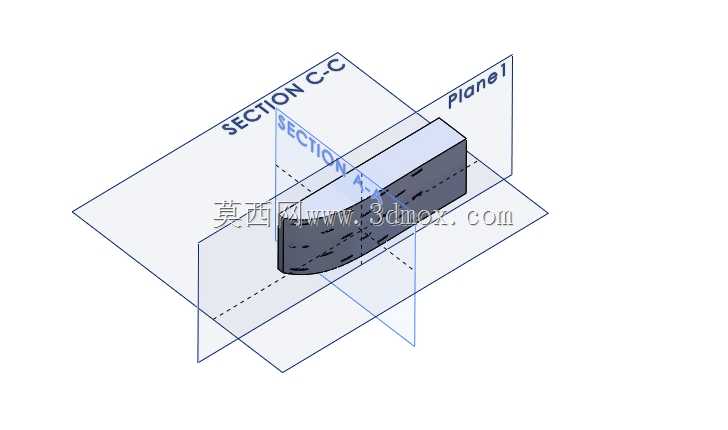

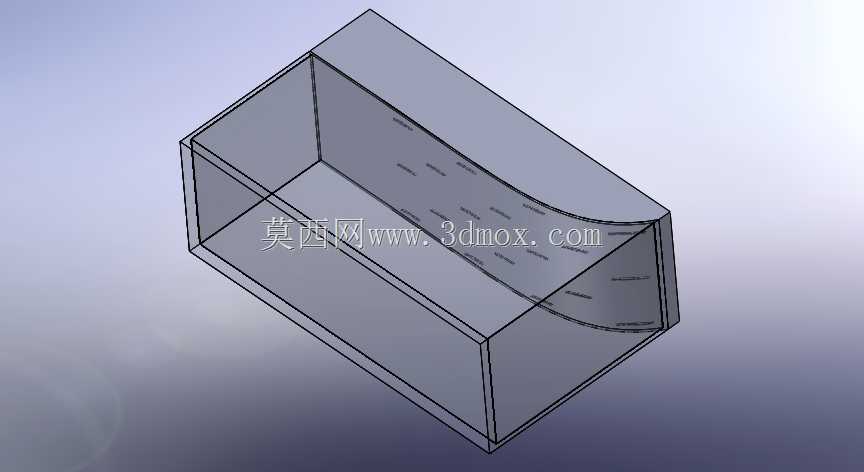

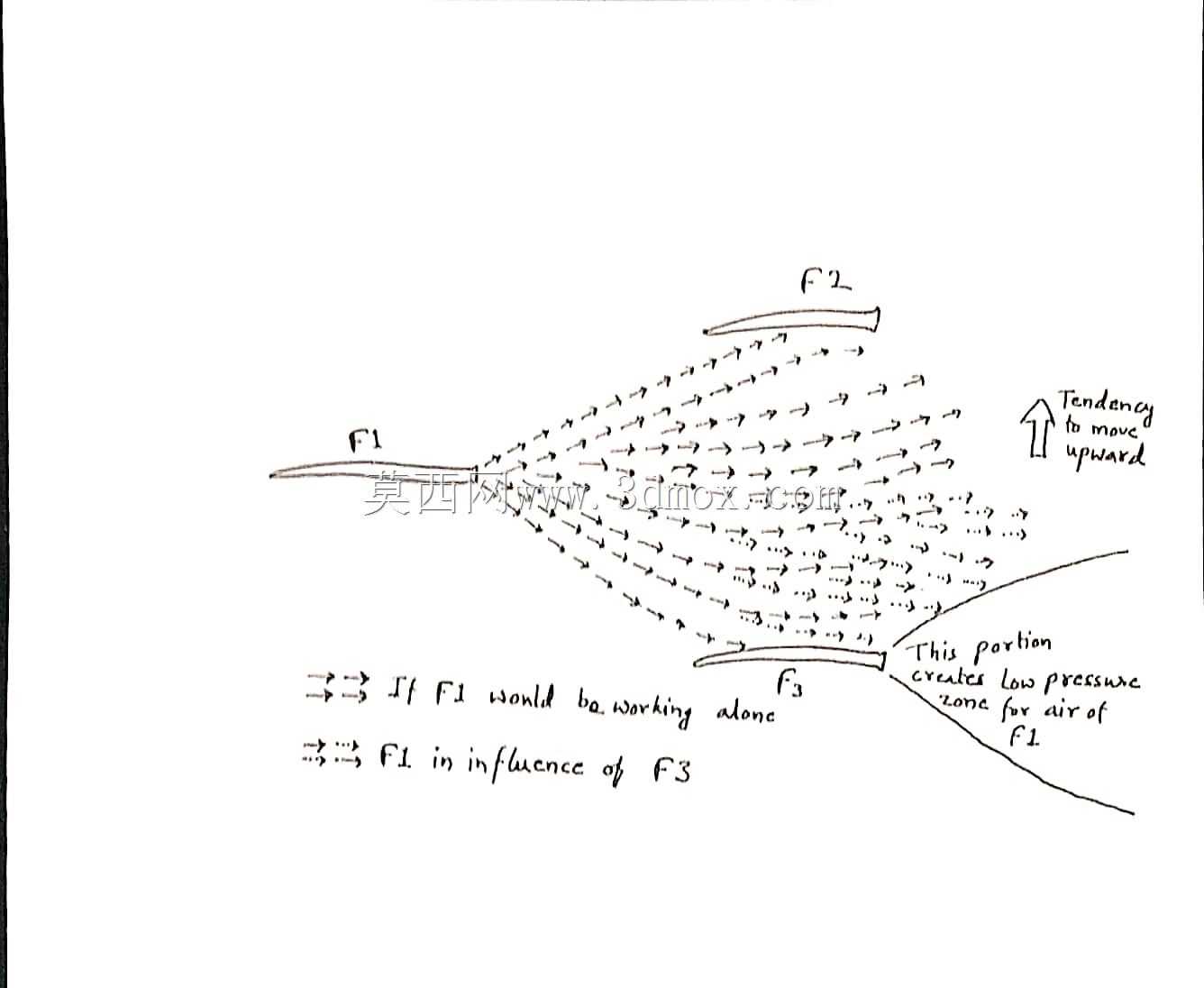

　　50比例的船体基础曲面构建，先绘制船体纵剖线、横剖线与水线的三维线架，通过曲面放样生成基础光顺船体曲面，核对棱形系数、方形系数的匹配关系，保证基础船体的容积满足装载要求；之后在肩部涡流生成的核心区域，定位凸纹鳍的安装位置，逐片绘制鳍片的曲面结构，保证鳍片沿船体流线方向排布，能够引导气流沿船长方向扩散，同时在鳍片末端预留压缩空气流道的安装空间，建模时需要反复核对鳍片与船体曲面的相切关系，避免出现曲面折角造成额外的流场扰动。从安装边界来看，凸纹鳍结构完全贴合船体曲面外轮廓，不会额外增加船体的型宽尺寸，适配现有船坞的建造、停靠尺寸要求，压缩空气通路可直接接入船体原有压缩空气系统，无需额外增设大体积气源设备。实际使用中，

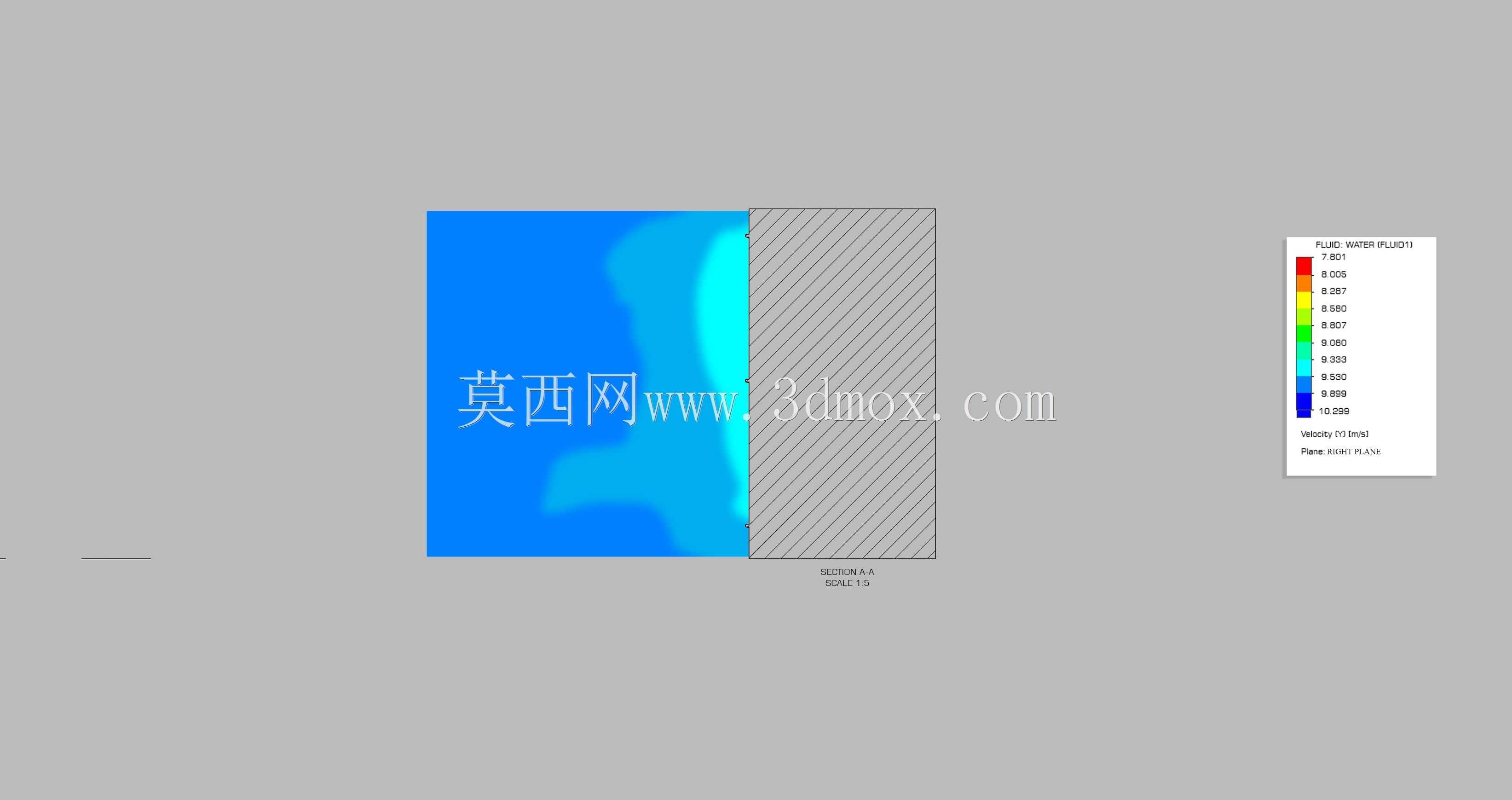

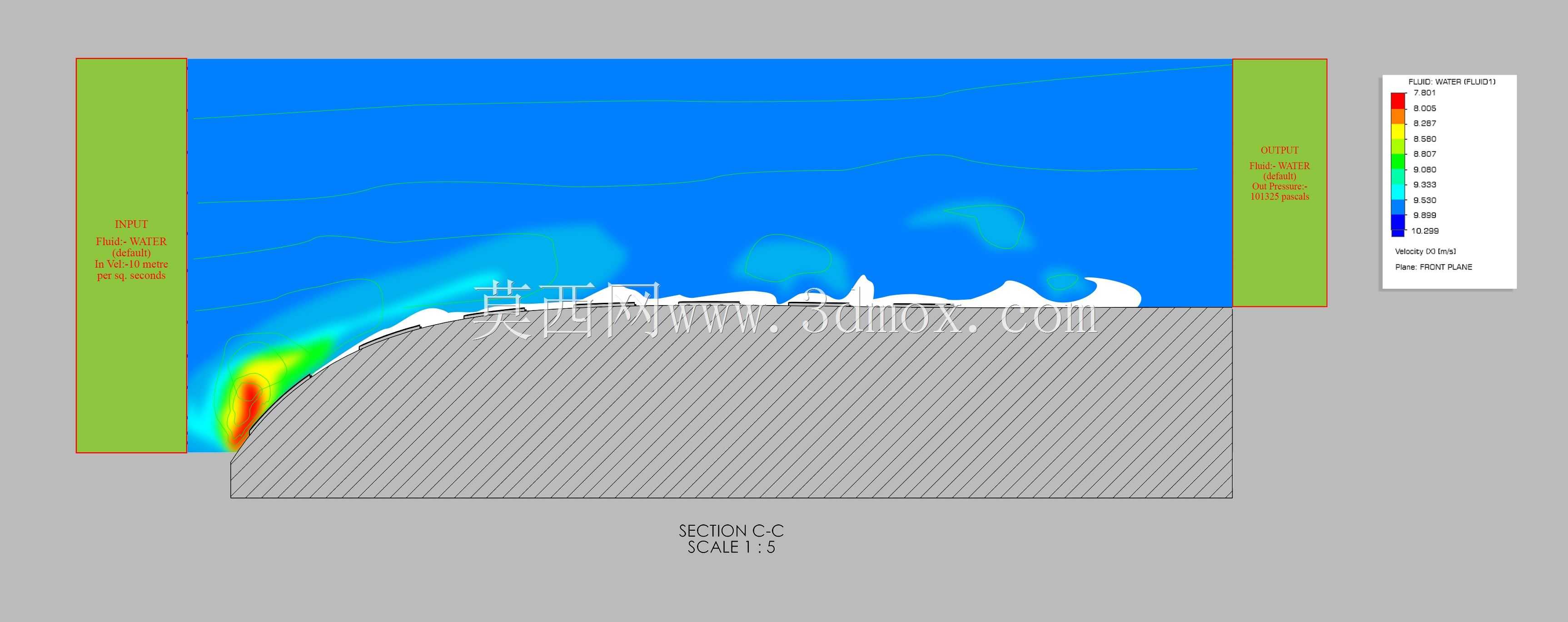

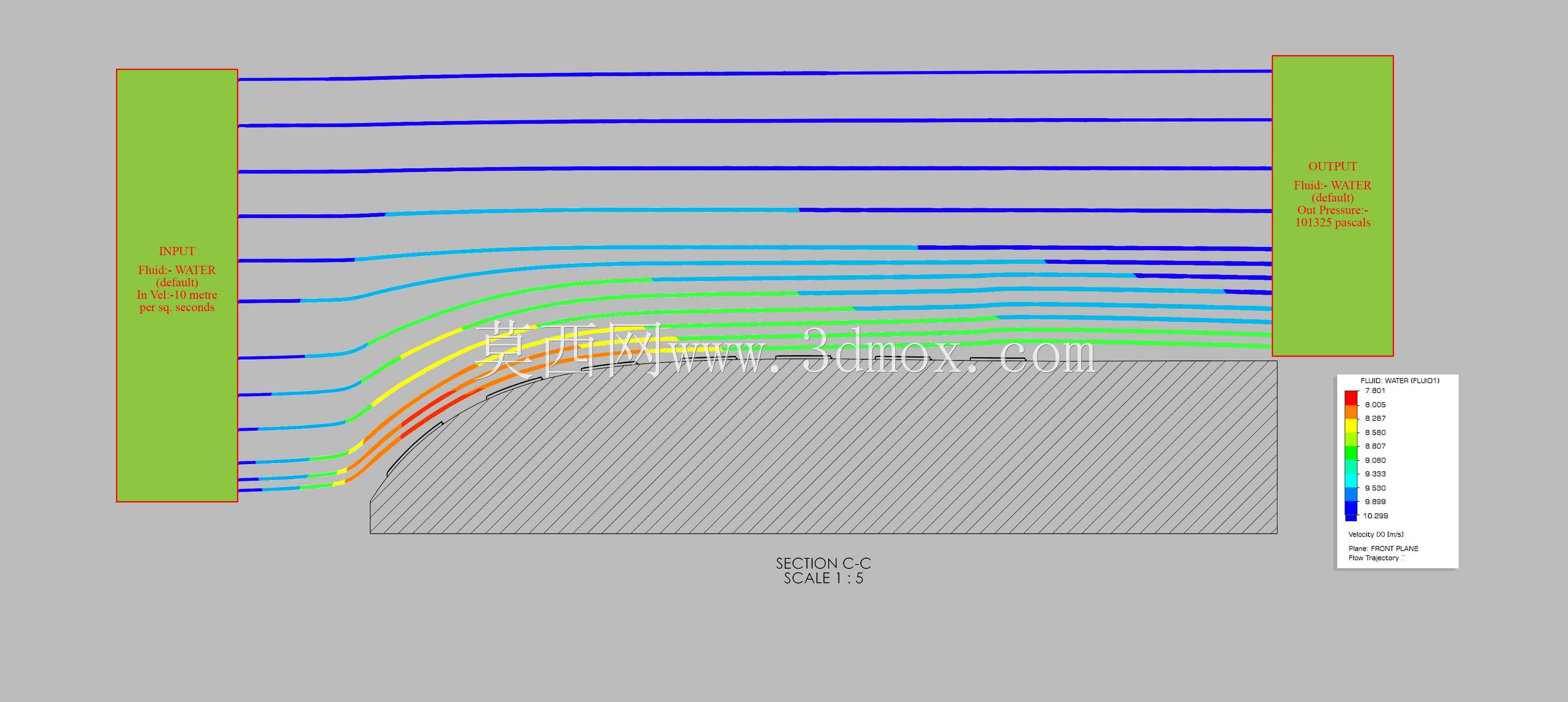

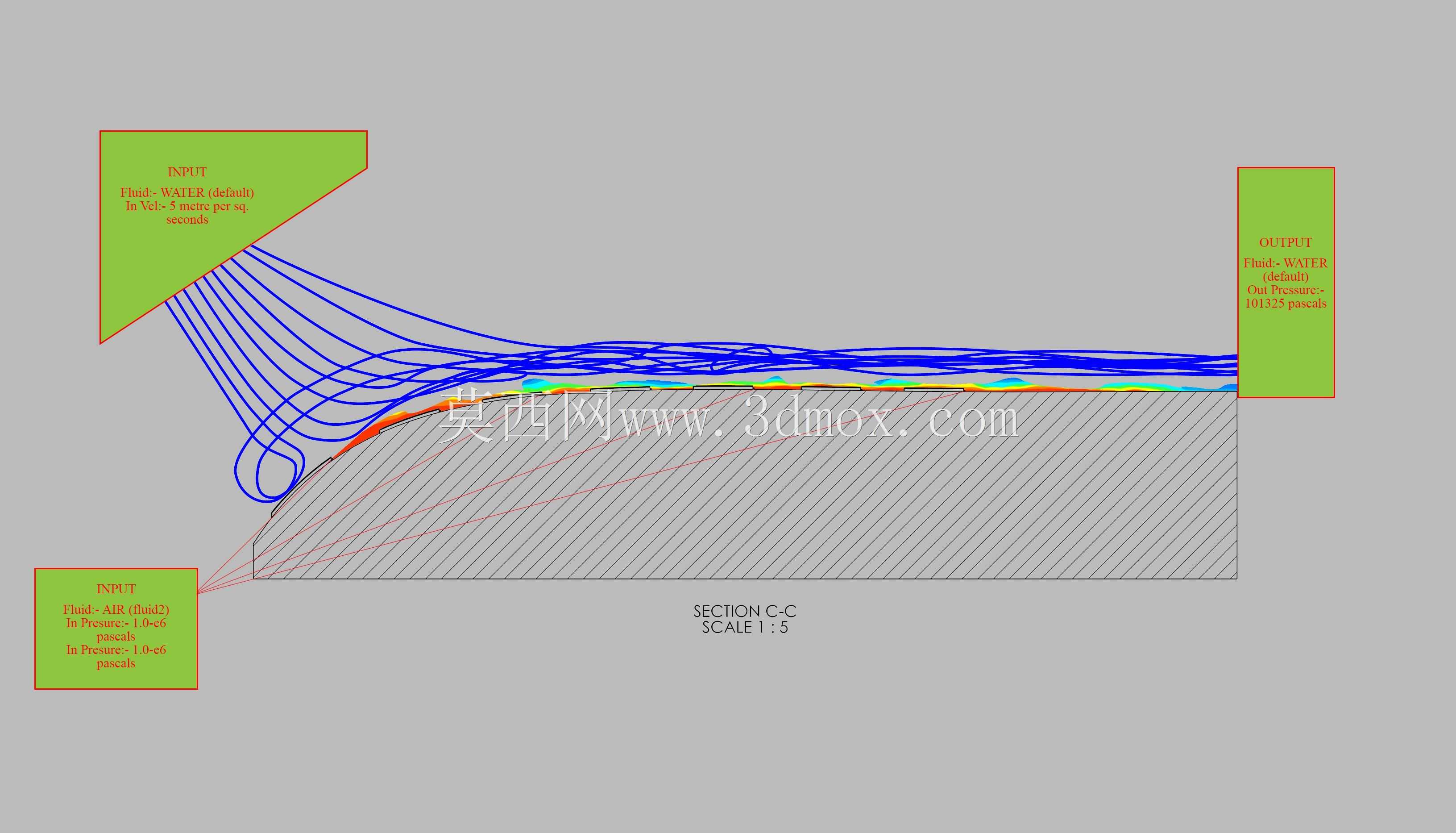

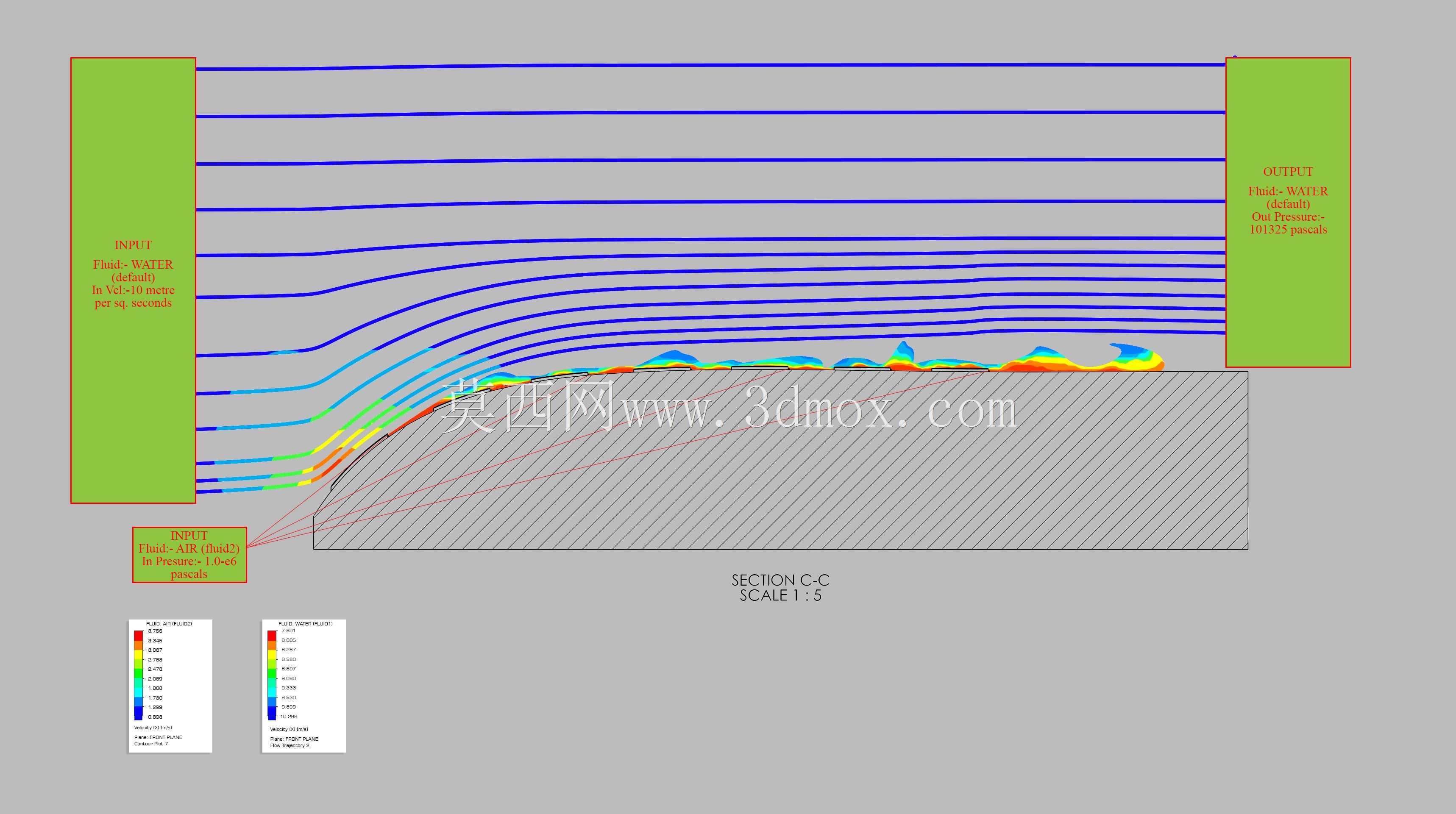

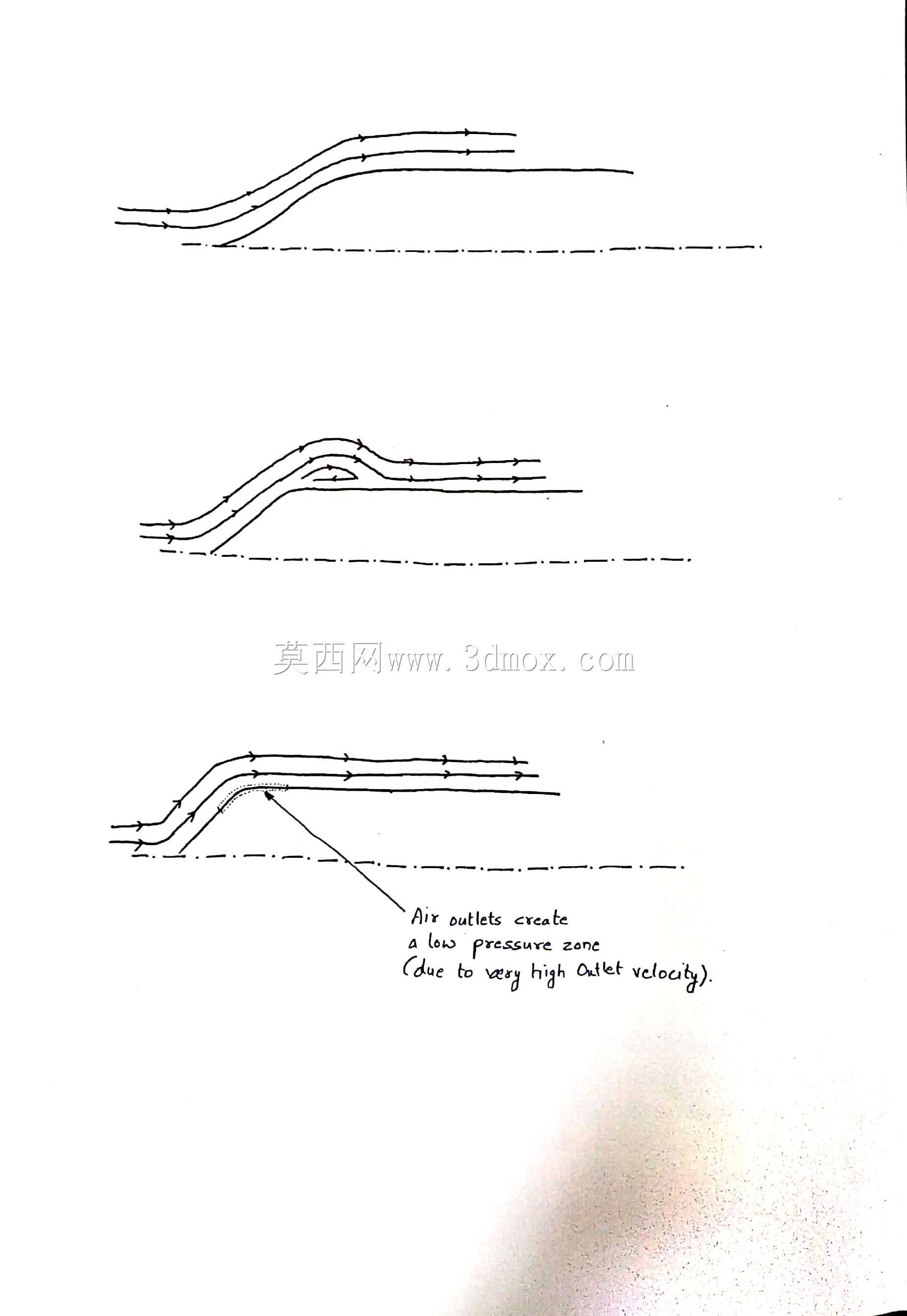

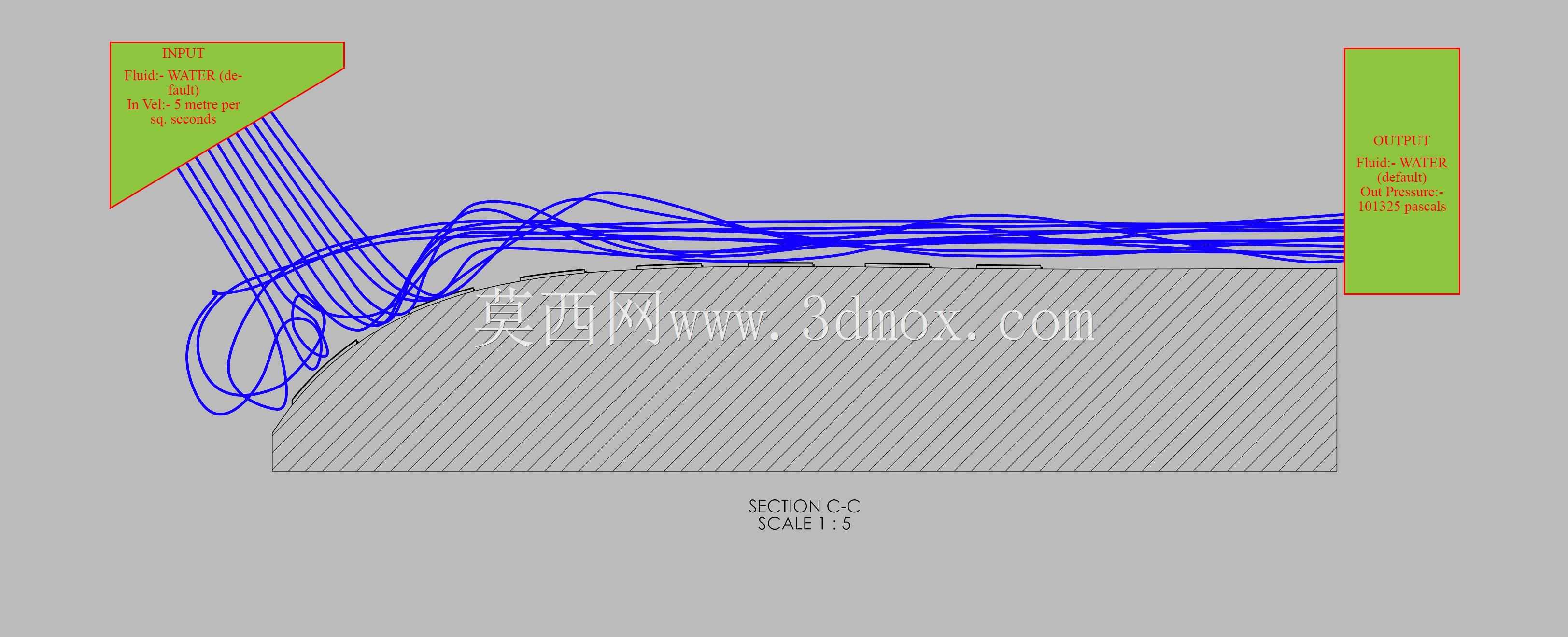

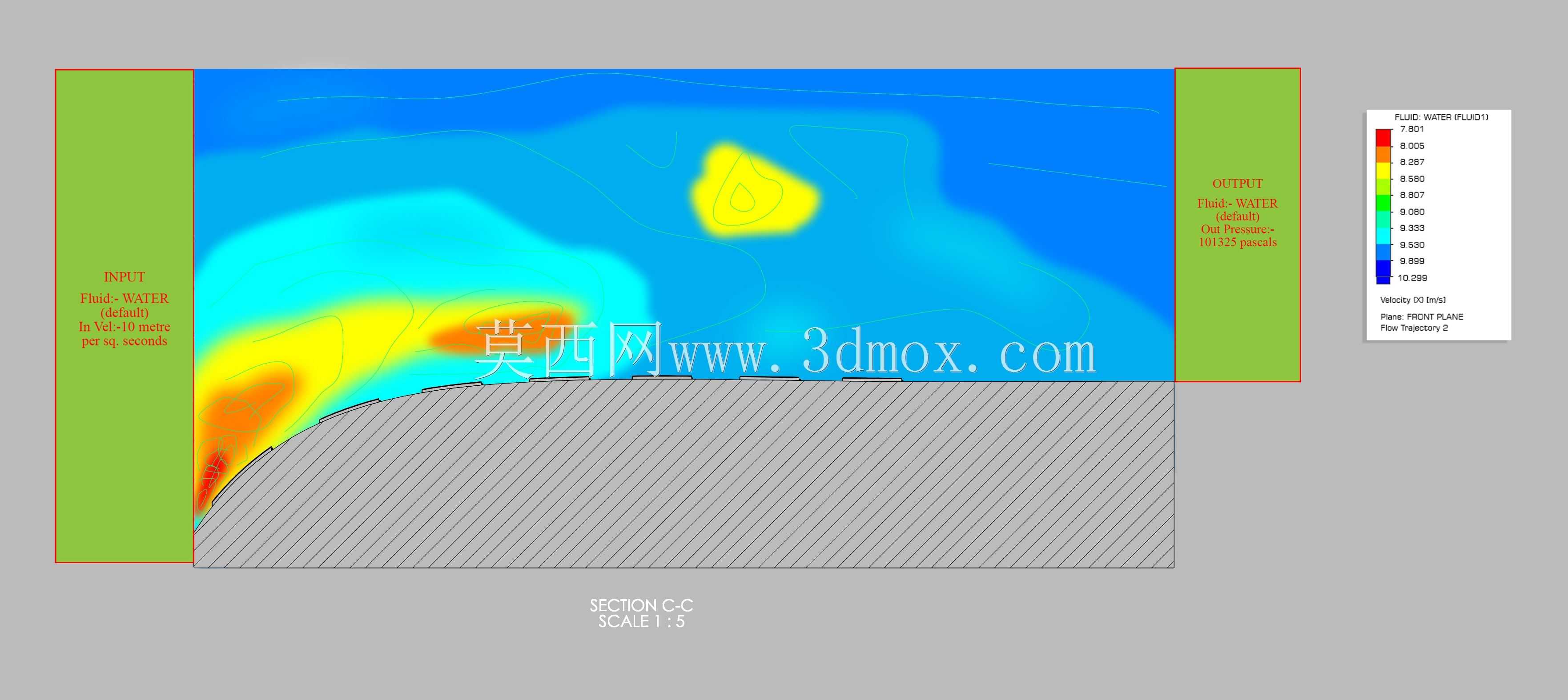

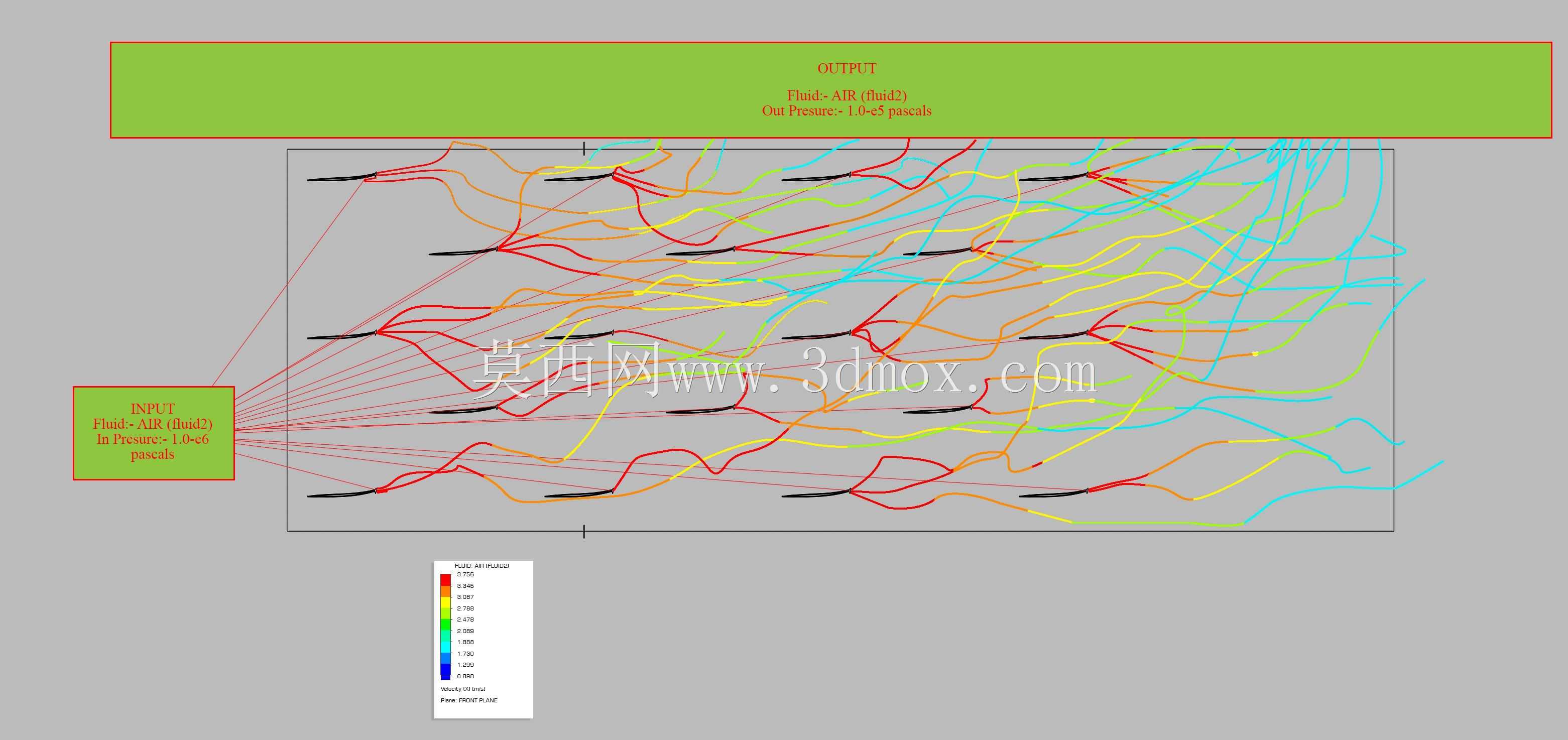

　　压缩空气从鳍片末端吹出后，会在船体金属壳体与水体之间形成薄的气液混合边界层，降低船体表面与水流的摩擦阻力，同时鳍片结构能够梳理肩部紊乱的流线，减少涡流生成，即使在船体丰满度稍高、保证装载容积的状态下，也能维持较低的航行阻力，兼顾装载能力与航行经济性。建模全程需要反复校验曲面的光顺度，通过曲率分析工具排查曲面的突变区域，尤其是鳍片与船体的连接位置，要做到G2连续，避免实际建造时出现应力集中点，同时要核对压缩空气流道的孔径与排布间距，保证出气均匀，形成连续的边界层气膜。
