5.45×39口径步枪弹药精细结构建模

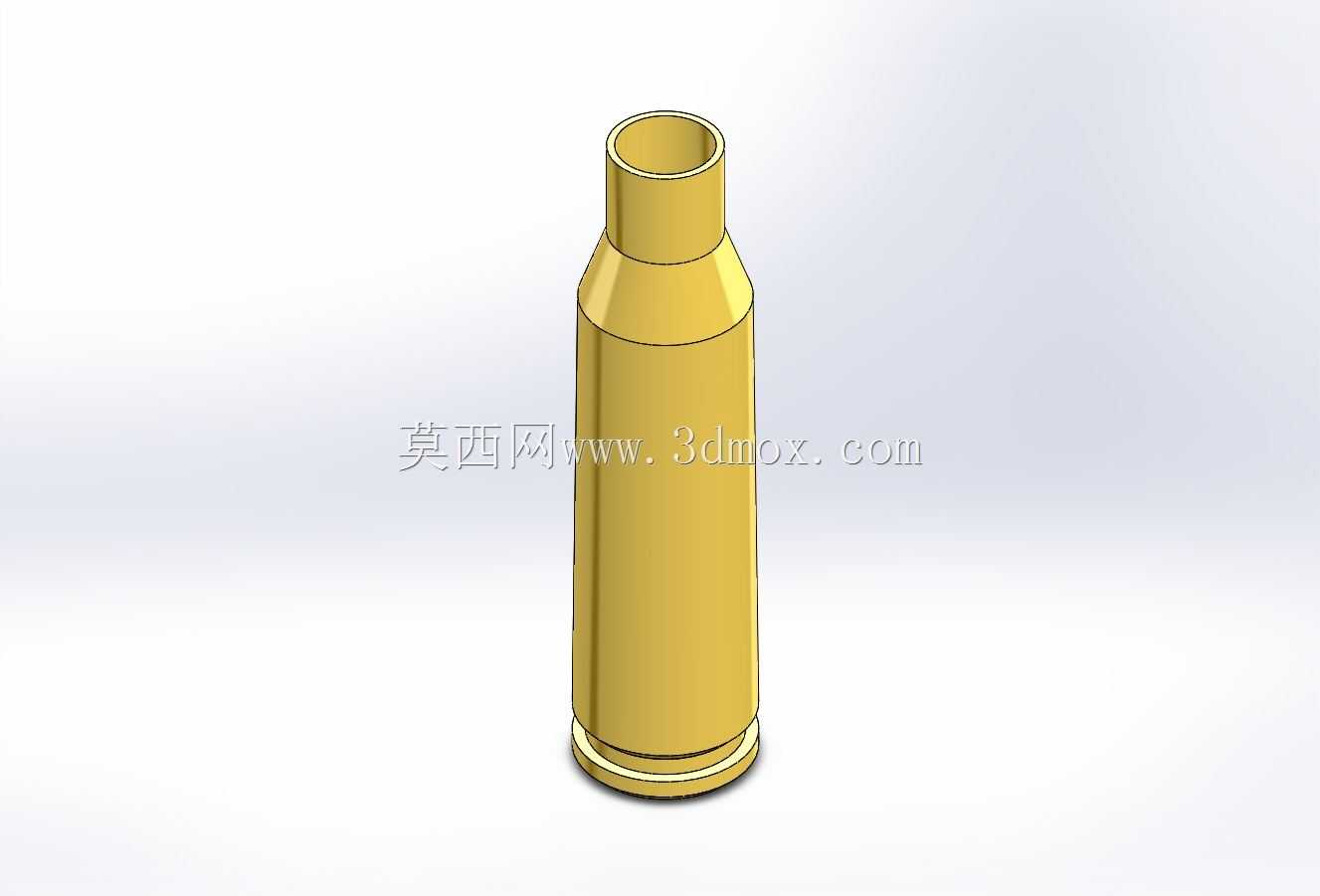

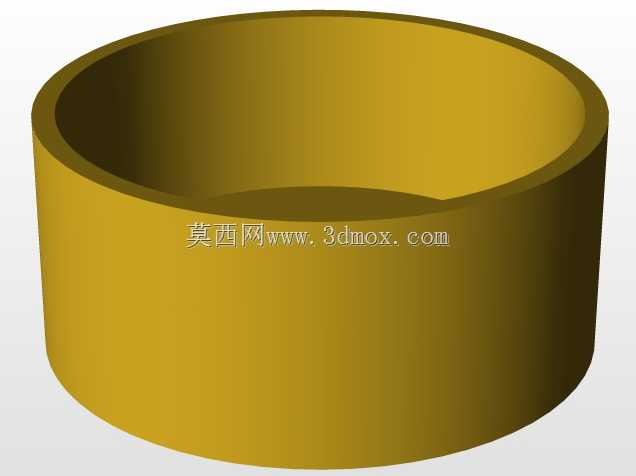

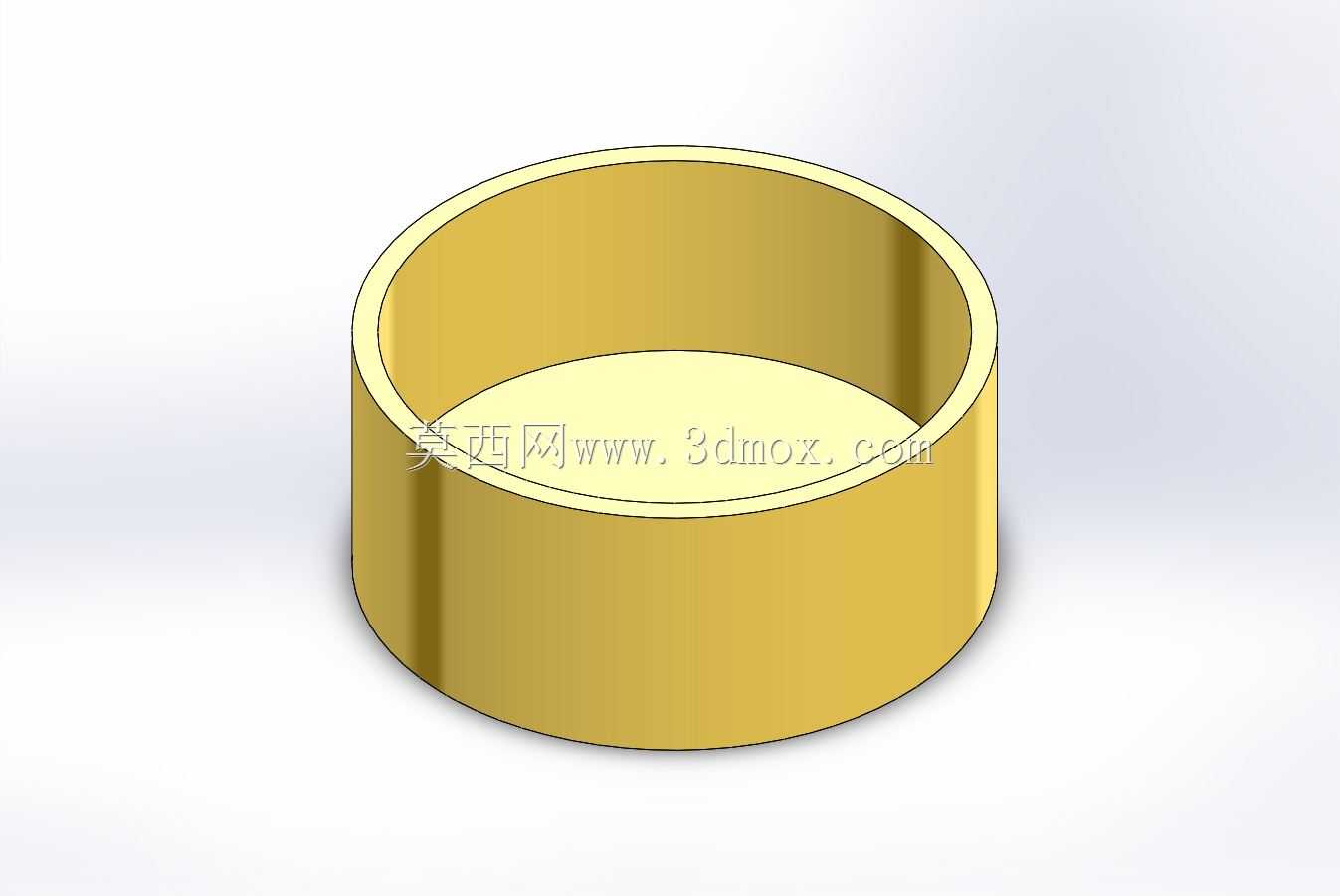

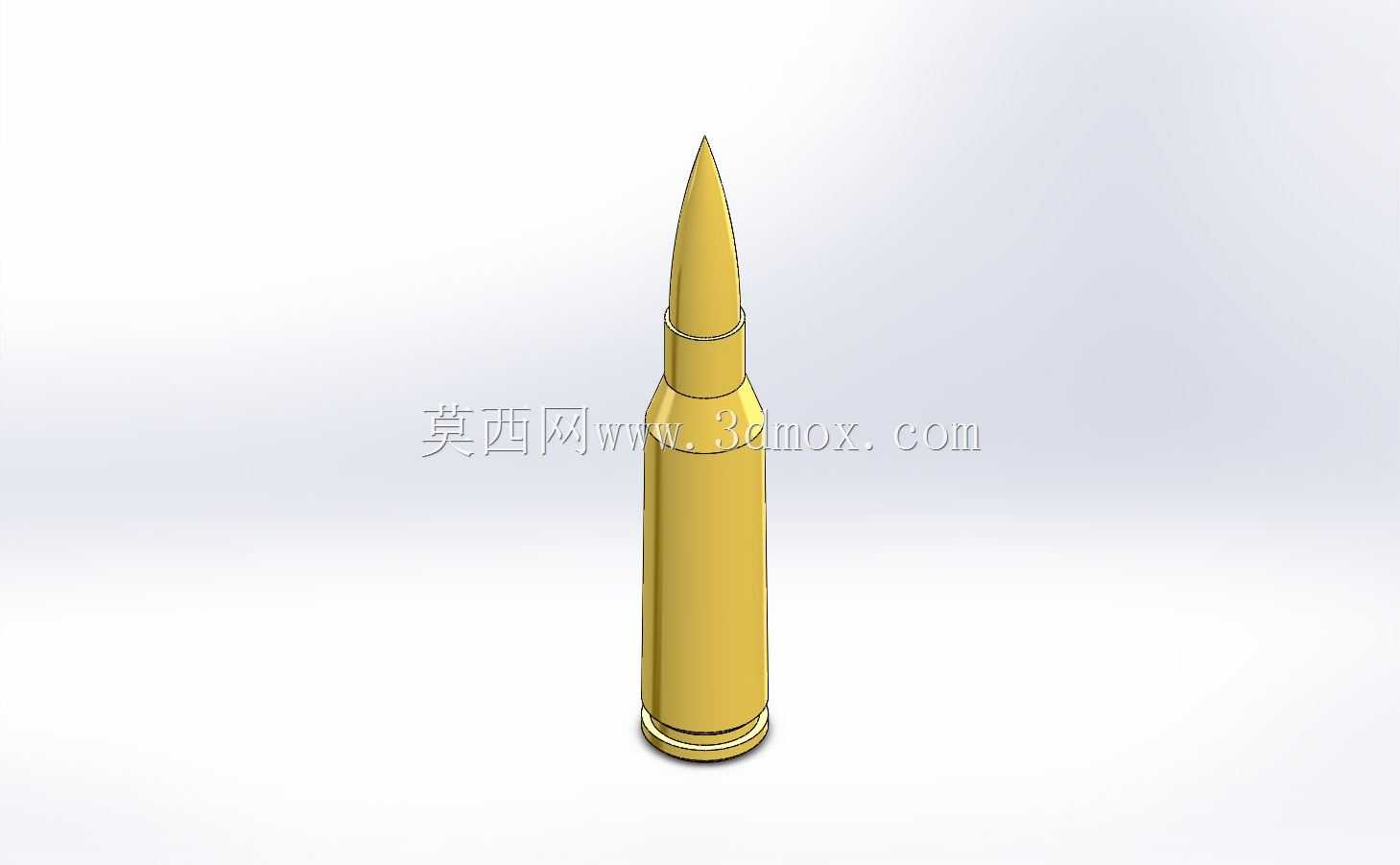

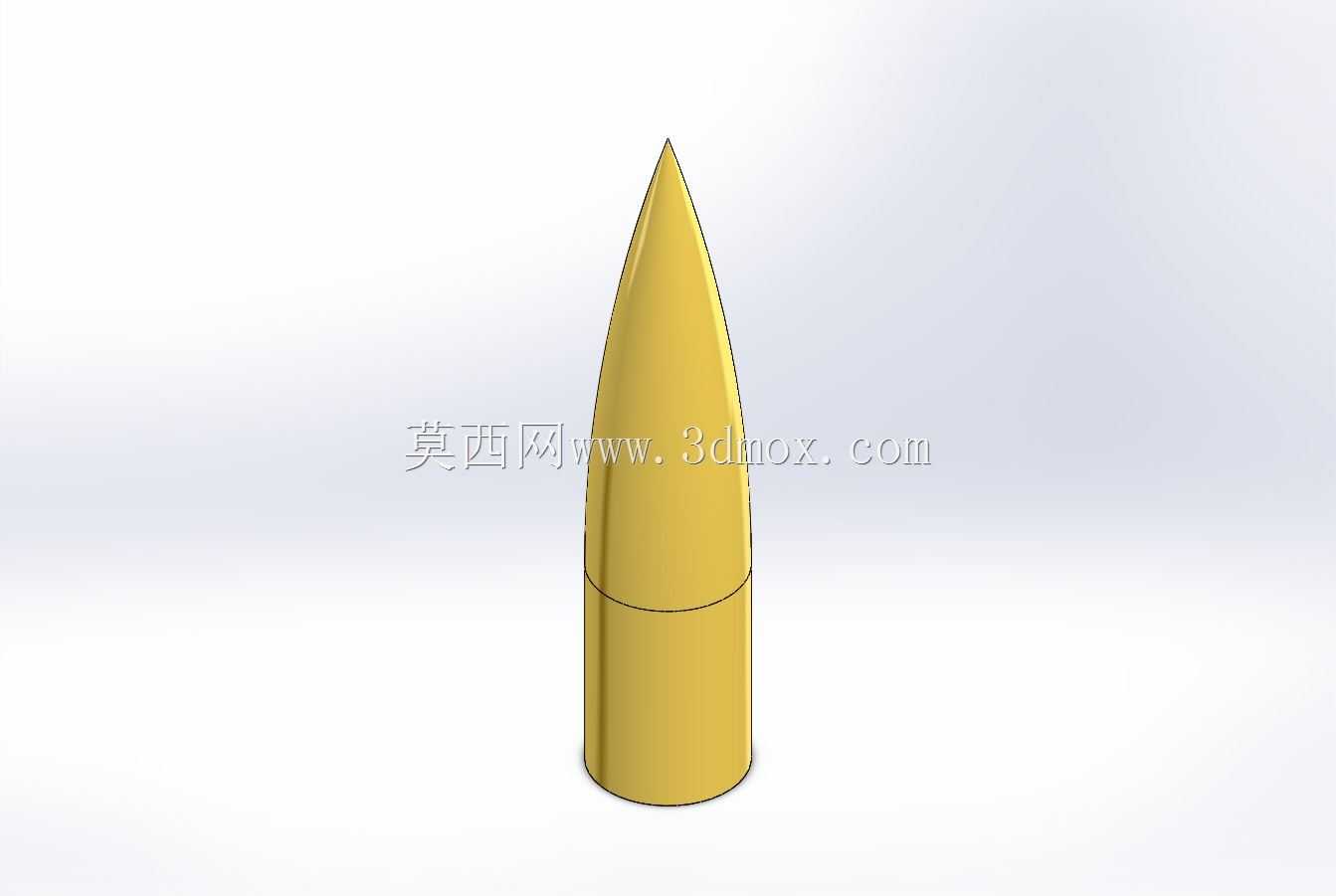

在轻武器配套零部件的结构设计与仿真验证环节，弹药的精准三维建模是开展内弹道仿真、供弹机构匹配校验、弹头侵彻性能分析的核心基础，本次构建的5.45×39口径步枪弹模型，完全贴合该型小口径步枪弹的实际工程尺寸，可直接导入轻武器设计仿真场景使用。建模过程中首先梳理该型弹药的结构组成，整体分为弹头、弹壳、底火三个核心装配段，弹头部分按照被甲、铅套、钢芯的层叠结构做分区建模，严格匹配实际弹头的弧形部切线、圆柱部直径、尾锥角度参数，弹壳部分还原瓶形弹壳的斜肩定位角度、壳体锥度、底缘卡槽尺寸，确保模型与AK74系列步枪的弹膛、供弹坡、弹匣抱弹口的尺寸边界完全适配，不存在装配干涉问题。建模时先在前视基准面绘制弹体的半剖面轮廓草图，通过回转特征生成整体基体，再对弹头弧形部做曲率连续校验，避免曲面出现拐点影响后续空气动力学仿真的精度，弹壳部分的拉壳钩卡槽、退壳挺让位槽特征，通过拉伸切除完成后做圆角过渡处理，还原实际加工的工艺圆角，避免应力集中的仿真误差。底火部分单独构建火台、击发药室的细节结构，与弹壳底火室做同轴度配合校验，保证各零件的装配公差控制在0.02mm以内，符合实际弹药的装配精度要求。该模型可应用于轻武器供弹机构的运动仿真，验证弹匣供弹过程中弹药的姿态变化、进弹路径的顺畅度，也可用于内弹道过程的有限元分析，模拟发射时弹壳的形变、弹头的嵌入膛线过程，还能作为军事教学、战术演示的可视化模型使用。建模过程中对所有锐边做了符合实际产品的倒角处理，没有多余的冗余特征，模型的曲面质量满足后续渲染、3D打印验证的使用要求，各部分的尺寸参数均经过实物测绘校验，弹体全长、弹壳最大直径、弹头质量对应的体积参数都与实际产品保持一致，能够支撑各类工程场景下的仿真计算需求，无需二次调整尺寸即可直接调用。
