单轴式游艇运载拖车架结构设计

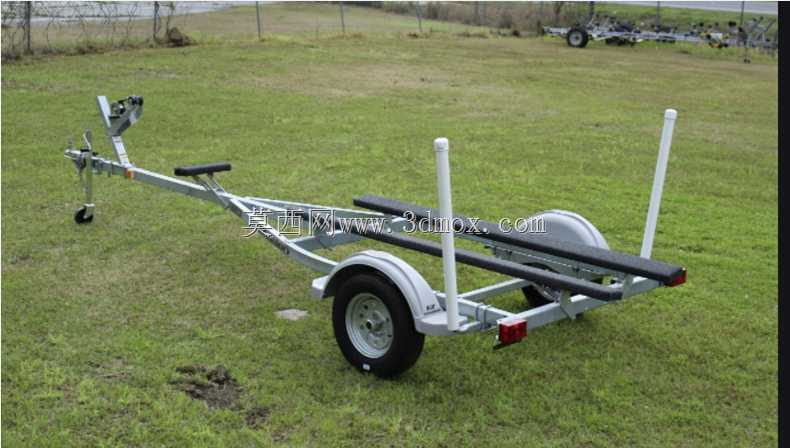

这款拖车架主要面向小型船舶的陆路转运场景，适配休闲游艇、小型作业艇的短途拖运需求，日常可挂载在乘用车辆尾部，完成船舶从存放点到下水点的转运作业，也可作为船舶临时停放的支撑托架使用，避免船体直接接触地面造成外壳磨损。从结构设计来看，整体采用镀锌钢制主梁作为核心承载构件，主梁沿拖行方向布置，前端设置牵引连接机构，配套可调节高度的支撑千斤顶，在未挂载状态下可独立保持车架水平停放，牵引端还设置了安全链挂点，满足道路拖行的安全规范要求。车架中部设置两组平行的黑色橡胶支撑梁，支撑梁表面做防滑耐磨处理，可根据船体底部的线型调整安装位置，贴合船体曲面分散承载压力，避免局部应力集中造成船体变形；两侧设置垂直的白色导向立柱，在船舶上下架过程中起到导向限位作用，防止船体侧滑偏移，同时可作为捆绑带的固定挂点，配合收紧带将船体牢牢固定在车架上。行走部分采用单轴双轮布局，配套带阻尼的扭力轴悬架，可过滤拖行过程中的路面颠簸，减少传递到船体的振动，轮拱上方设置弧形挡泥板，避免行驶中泥水飞溅到船体表面，车架尾部设置红色反光标识与示宽灯安装位，满足道路行驶的标识要求。建模过程中先通过草图绘制主梁的中心线走向，确定牵引点到轮轴的距离、轮距等核心安装边界尺寸，再依次搭建主梁、横梁的焊接结构件，对支撑梁、导向立柱、行走机构、牵引机构做单独的子装配设计，过程中校验各部件的运动干涉情况，比如前轮转向时与主梁的间隙、千斤顶收起后与地面的安全距离，最后完成标准件的装配与整体结构的干涉检查，确保各部件安装位置符合实际加工装配的公差要求，建模时预留了防腐涂层的厚度空间，匹配实际镀锌工艺的加工余量。
