三叶式船舶推进螺旋桨结构设计

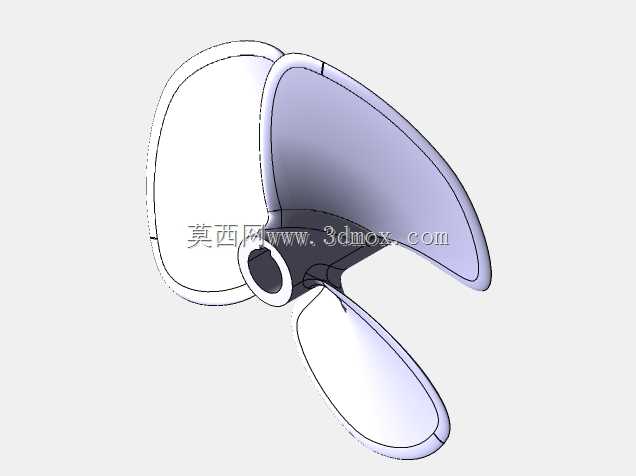

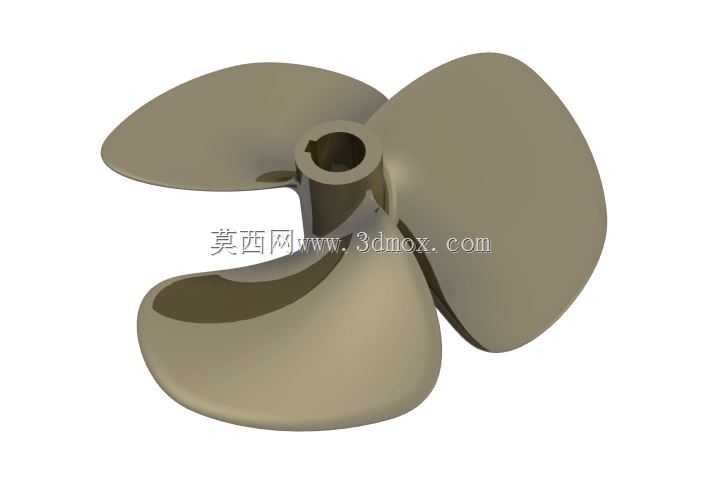

这款三叶螺旋桨主要适配中小型内河作业船、近海休闲艇的动力推进场景，核心作用是将主机输出的旋转扭矩转化为船舶航行的轴向推力，在常规航速区间内平衡推进效率与空泡抑制表现，适配吃水深度较浅的作业船体，避免航行过程中桨叶露出水面造成推力损失与结构振动。从功能特性来看，三叶构型相比四叶桨在同等直径下转动惯量更小，主机低转速区间的响应速度更快，适合需要频繁加减速、靠离泊操作的作业类船舶；桨叶的侧斜角度经过优化，能够打散叶梢处的伴流不均匀性，降低桨叶经过船体尾部伴流区时的脉动压力，减少船体结构的传导振动，提升航行过程的舱室舒适度。设计阶段首先要确定桨的适配功率区间与船体设计航速，先敲定桨毂的锥孔尺寸与键槽规格，保证和尾轴的配合公差满足过盈安装要求，安装边界上要预留桨叶叶梢与船体尾柱、舵叶之间的安全间隙，避免航行中桨叶形变剐蹭周边结构。建模过程先在草图中绘制单个桨叶的不同半径处的翼型截面，根据螺距比设置每个截面的轴向偏移角度与径向位置，通过曲面放样生成单个桨叶的光滑曲面，检查曲面的曲率连续性，避免局部曲率突变造成的应力集中；之后对桨叶根部做圆角过渡处理，和桨毂主体做布尔合并，再通过圆周阵列生成其余两个桨叶，最后在桨毂中心加工出锥孔与键槽特征，完成整体结构建模。建模完成后要校验桨叶的静平衡特性，保证三个桨叶的质量分布相对旋转中心对称，避免高速旋转时产生偏心振动；桨叶的导边做圆角钝化处理，减少航行中水中杂物撞击造成的卷边损伤，随边的厚度控制在合理区间，降低涡流分离带来的效率损失。实际装配时桨毂和尾轴的锥面配合要保证接触面积达标，通过锁紧螺母将螺旋桨轴向固定，防止正倒车切换时出现轴向窜动；日常使用中要定期检查桨叶表面的附着生物与撞击凹坑，及时做打磨修复，避免表面粗糙度上升带来的推进效率下降。
