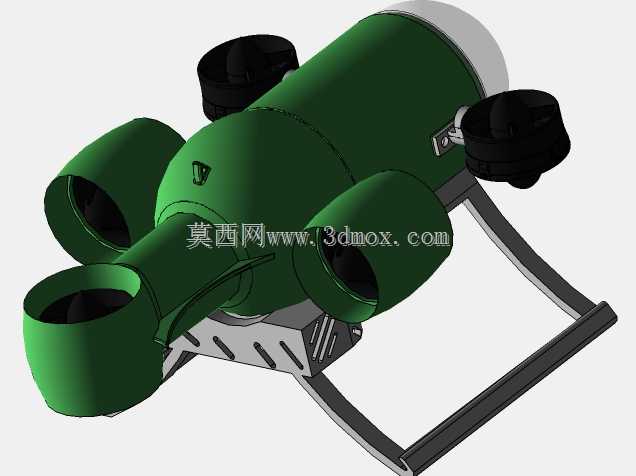

多推进器水下遥控作业潜器结构设计

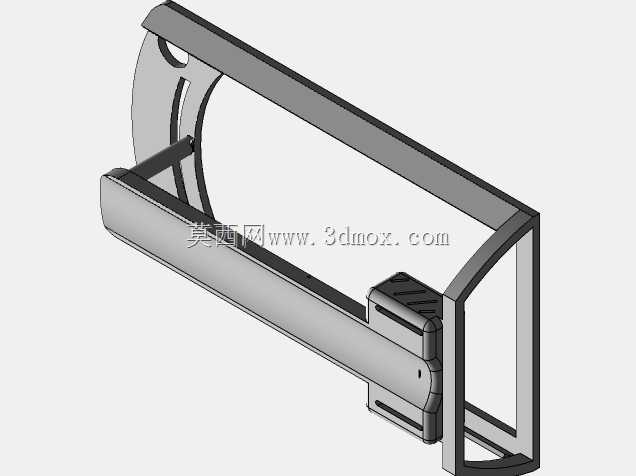

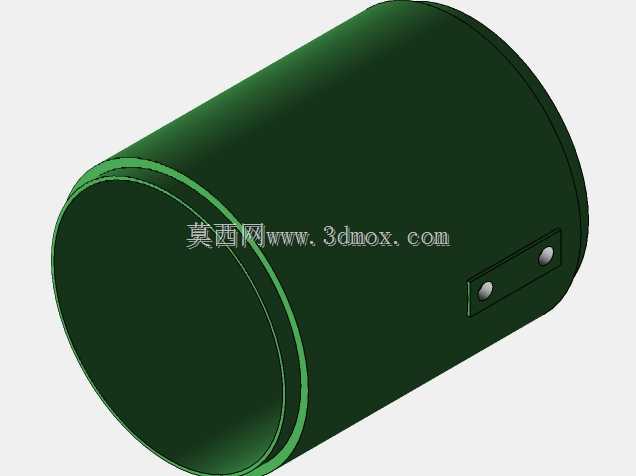

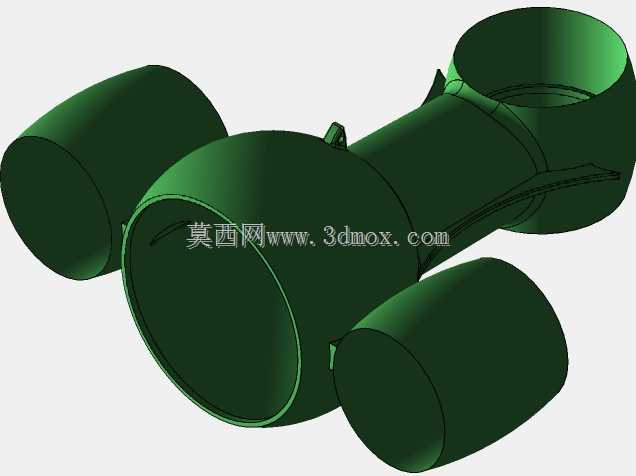

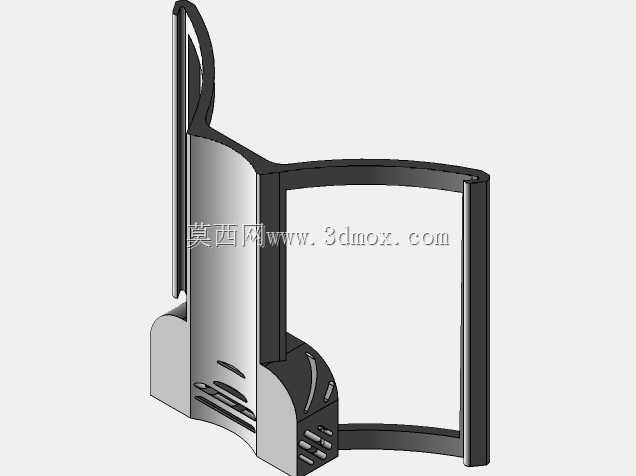

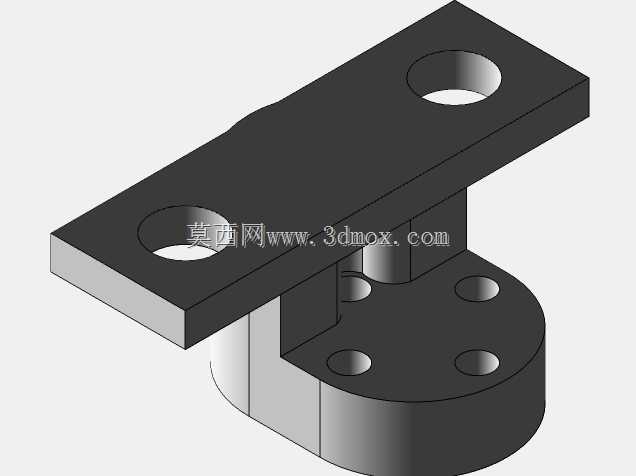

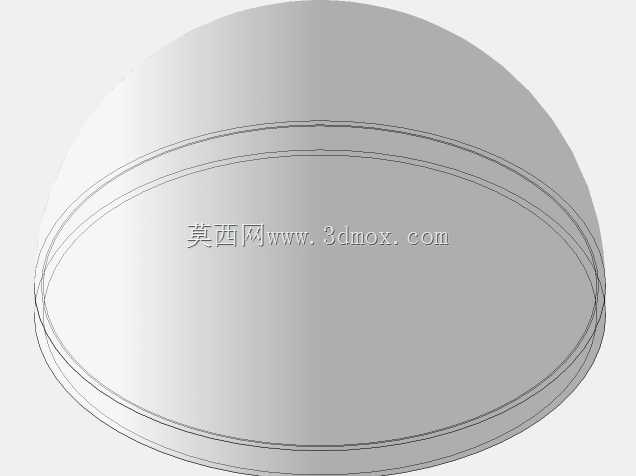

这款水下遥控作业潜器的设计，最初是针对近岸浅水域的水下观测、轻量作业需求展开，日常可覆盖水下结构巡检、水产养殖区监测、浅水区域影像采集、小型水下物件探查这类场景，相比大型作业ROV，它的部署门槛更低，不需要配套大型吊放设备，单人即可完成岸边投放与回收作业。从功能布局来看，整机采用对称式多推进器配置，四个水平矢量布置的导管推进器负责水平面内的进退、横移、转向动作，顶部垂直布置的推进器提供潜浮与定深控制的动力，所有推进器都采用导管防护结构，既可以提升推进效率，也能避免水下杂物缠绕桨叶，降低近岸作业时的故障概率。主体耐压舱采用圆柱段加半球形端盖的结构形式，这种构型在同等壁厚下能承受更高的外压，适配浅水域的工作深度要求，舱体侧面预留有外接设备的密封接插件位置，可根据作业需求搭载小型摄像头、照明模组或者简易机械手爪。底部的框架式起落架采用镂空结构设计，一方面可以在潜器坐底时提供稳定支撑，避免舱体直接与水底硬物磕碰，另一方面镂空结构能减少水流冲击带来的姿态扰动，同时不会额外增加过多的航行阻力。建模过程中先从耐压舱的基准轴线开始搭建骨架，确定各推进器的安装角度与重心浮心的相对位置，保证整机在水中具备合适的稳心高度，避免航行时出现姿态失稳。完成主体舱段的曲面建模后，逐个绘制推进器的导管、桨叶、连接支架结构，再匹配起落架的折弯杆件与安装固定座，所有配合位置都预留了密封件安装槽与紧固件的安装空间，建模时同步校验各部件的安装边界，确保推进器转动时不会与框架、舱体产生运动干涉。整机的外形尺寸控制在单人可便携搬运的范围内，横向最大尺寸不超过常规登乘设备的容纳宽度，投放时不需要额外改造作业船只的搭载空间。结构设计上特意将重量较大的电池、控制模块布置在舱体下部，进一步压低整机重心，配合浮心的上置设计，即使在水流扰动下也能快速回正姿态。导管推进器的安装角度经过反复调整，在三维软件中通过运动仿真验证不同推力组合下的机动性能，确保在低速航行时具备足够的转向灵敏度，定深悬停时各推进器的推力输出可以相互抵消，维持姿态稳定。起落架的杆件采用圆弧过渡设计，避免尖锐棱角在投放回收时刮擦操作人员或者配套缆线，所有外露的结构棱边都做了倒角处理，减少水下航行时的紊流产生。
