夹紧式十字滑块万向联轴器结构设计

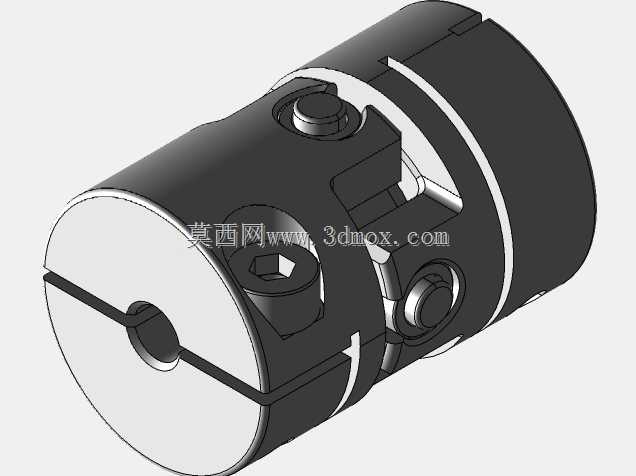

做传动结构设计的同行大多碰到过两轴存在径向偏移、角向偏差的安装工况，这类场景下刚性联轴器根本没法用，硬上只会憋坏轴承、扭断轴头，这款夹紧式十字滑块联轴器就是针对这类中小扭矩传动场景做的结构。日常在小型自动化输送线、伺服电机驱动的模组、桌面级加工设备的进给轴、包装设备的辊筒传动端都能见到这类联轴器的身影，它不需要两轴保持绝对的同轴度，中间的十字滑块可以在两端半联轴器的卡槽内做微量滑动，补偿安装过程中产生的径向、角向以及少量轴向偏差，避免轴系额外附加载荷。从结构设计逻辑来看，两端的半联轴器采用开口夹紧结构，侧面布置内六角锁紧螺钉，安装时不需要加热或者额外的轴向顶推结构，直接将轴插入轴孔后拧紧螺钉，靠开口处的抱紧力就能实现和轴的无键连接，相比键连接的结构，这种夹紧方式不会在轴上产生应力集中，拆装调整也更方便，适合需要频繁调整轴系位置的调试场景。中间的十字滑块采用耐磨材质设计，和两端半联轴器的卡槽间隙控制在0.02到0.05毫米之间，既保证滑动补偿的灵活性，又不会因为间隙过大产生传动回差，满足伺服传动场景下的精度要求。建模的时候先从轴孔尺寸入手，先确定适配的轴径范围，以此为基准推导半联轴器的外径、夹紧开口的宽度、锁紧螺钉的规格，螺钉的拧入深度要保证足够的抱紧力，一般取螺钉公称直径的1.2到1.5倍，避免拧紧时滑牙。之后绘制半联轴器端面的卡槽结构，卡槽的宽度要和中间滑块的凸台尺寸做公差配合，凸台和卡槽的接触面要做小倒角，避免装配时卡滞。中间十字滑块的两个凸台呈90度垂直布置，凸台的高度要略小于卡槽的深度，保证两端半联轴器贴合时滑块有微量的轴向窜动空间。整体外形做了圆角过渡，没有尖锐的棱角，既避免安装时划伤操作人员，也能减少高速转动时的风阻。安装边界上要注意，这类联轴器的允许径向补偿量一般在0.5毫米以内，角向补偿量不超过1度，安装时不能因为有补偿功能就刻意放大安装偏差，否则会加速滑块的磨损，缩短使用寿命。建模完成后要做干涉检查，模拟滑块在最大补偿偏移量下的运动状态，确认滑块和半联轴器之间没有卡滞、干涉的情况，同时核算抱紧力是否满足传递额定扭矩的要求，避免负载过大时轴和联轴器之间出现打滑。
