单柱支撑式弧形台盆创意结构设计

日常卫浴空间的台盆选型常受限于安装区域的转角、窄边等特殊边界，这款单柱支撑的弧形台盆，正是针对非方正安装位开发的适配型洁具产品。从实际应用场景来看，它既可以适配小户型卫生间的转角区域，也能用于公共盥洗区的单边靠墙安装位，盆体的弧形外沿不会形成突兀的直角磕碰，对通行空间的占用比常规方形台盆减少近两成。

建模阶段先从安装边界倒推尺寸逻辑：首先确定立柱的安装圆心位置，以此为基准绘制盆体的外轮廓曲线，靠墙面做平直切边处理，外露侧做顺滑的大弧度收边，盆体深度控制在140mm左右，既能保证盛水时不会溅出，也不会因盆体过深导致使用者弯腰幅度过大。盆体中部的下水孔位置做了偏心处理，避开立柱内部的走管空间，下水口周边做1:15的坡度导向，保证盆内积水可以完全排空，无残留积水死角。

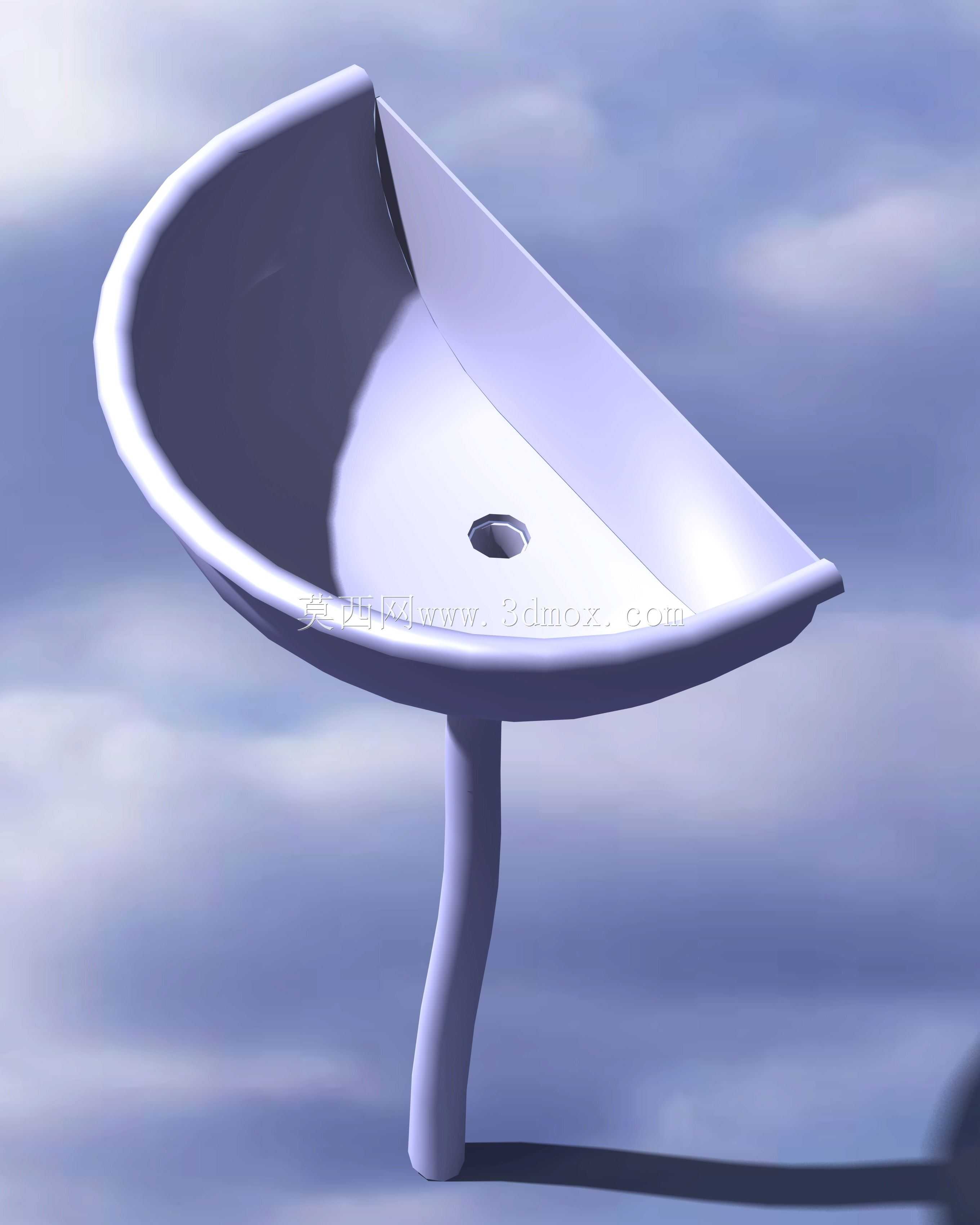

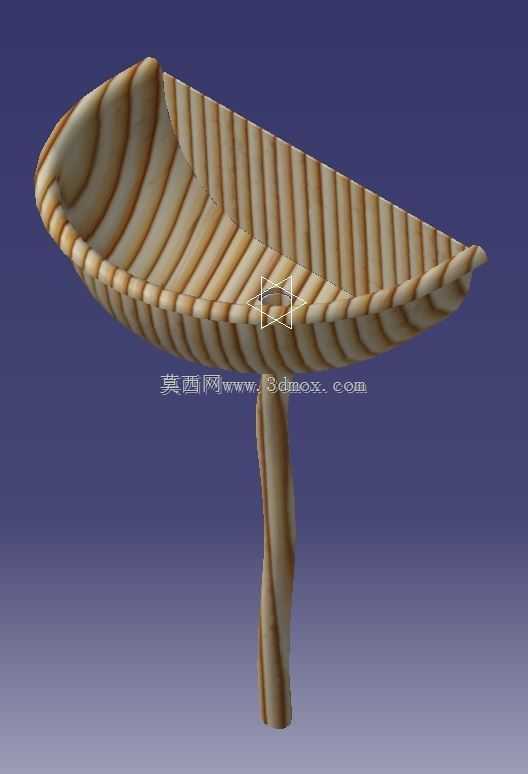

具体画图时，先在草绘环境绘制盆体的内外轮廓截面，通过回转特征生成基础盆体胚型，再对靠墙面做拉伸切除形成平直安装边，边缘处做R8的圆角过渡，避免锐边划伤。立柱部分采用变径曲面设计，从与盆底连接的70mm直径逐步过渡到地面安装端的90mm直径，曲面做顺滑的曲率连续处理，既保证支撑结构的受力稳定性，也不会出现生硬的折线接缝。盆体与立柱的连接位置做隐藏式止口设计，装配后不会看到外露的拼接缝，后期打胶密封也更美观。

结构设计上，盆体壁厚统一控制在8mm，保证陶瓷或人造石成型时不会出现壁厚不均导致的变形，立柱内部预留直径40mm的走管空腔，可以容纳下水管与进水软管，地面安装端预留三个膨胀螺栓安装孔，孔位做沉头处理，安装后螺栓头不会突出地面影响美观。盆体的上沿做3mm的外翻边处理，既可以增强盆体边缘的结构强度，也能让溅到台面上的水不会顺着盆体外壁流到地面。
