离心式流体机械叶轮三维结构设计

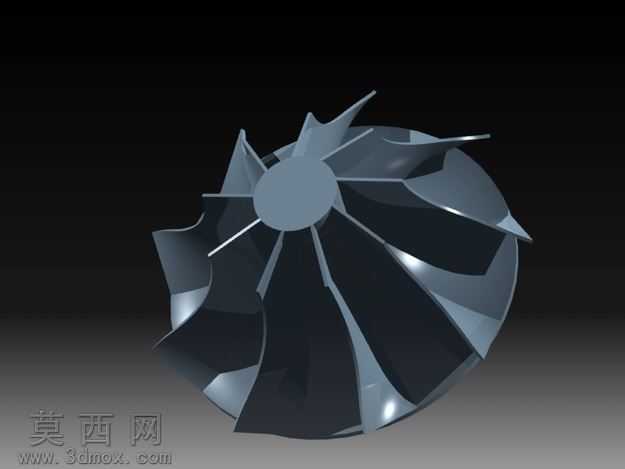

本作品为离心式流体机械叶轮的三维参数化设计成果，建模阶段采用CATIA V5 R16平台完成全流程构建，首先通过草绘模块绘制叶轮轮毂的基准回转截面，以旋转凸台命令生成核心轮毂基体，精准控制轮毂的中心孔径、轴向长度与外圆轮廓尺寸，保证后续叶片安装的基准精度。叶片建模阶段，先基于流体动力学计算得到的翼型截面数据，在不同径向高度的基准平面上绘制对应截面的闭合轮廓，通过多截面曲面命令将各层翼型轮廓顺滑衔接，生成单片叶片的曲面实体，再通过圆周阵列命令，以轮毂中心轴线为阵列基准，按照设计的叶片数量完成均匀阵列，过程中严格校验每片叶片的安装角度、前缘后掠角与叶尖间隙参数，避免出现阵列偏差导致的流体扰动问题。建模完成后对叶片与轮毂的衔接位置做倒圆角处理，消除应力集中的尖锐棱角，同时对叶轮流道的内表面做曲面连续性检查，保证流道表面曲率过渡顺滑，无凹凸、褶皱等建模缺陷，满足流体介质在流道内的顺畅流动要求。材质渲染阶段，为叶轮整体赋予高强度航空铝合金材质，调整材质的金属粗糙度、反射率与环境光遮蔽参数，还原金属零件的哑光金属质感，同时在叶片表面添加细微的机加工纹理，提升模型的真实感表现。结构设计上，该叶轮采用后弯式叶片构型，相比径向叶片具备更高的运行效率与更宽的工况适配范围，轮毂中心设置的定位孔与键槽结构，可实现与动力输出轴的精准装配定位，叶片前缘做圆弧钝化处理，降低运行过程中介质颗粒对叶片前缘的冲蚀磨损，叶顶的薄边结构可减小叶顶间隙泄漏损失，提升整体运行效率。设计过程中同步完成了模型的几何干涉检查，确认所有叶片与轮毂、相邻叶片之间无几何重叠，模型的所有特征均保留参数化建模历史，可根据不同的流量、压升工况需求，快速调整叶片数量、安装角度、轮毂直径等核心参数，快速生成适配不同工况的叶轮衍生模型，可直接用于后续的流体仿真分析、结构强度校核与数控加工编程环节，为离心式泵、离心压缩机、涡轮增压器等流体机械的产品开发提供精准的三维数字模型支撑。
