单作用弹簧复位气缸剖视结构三维设计

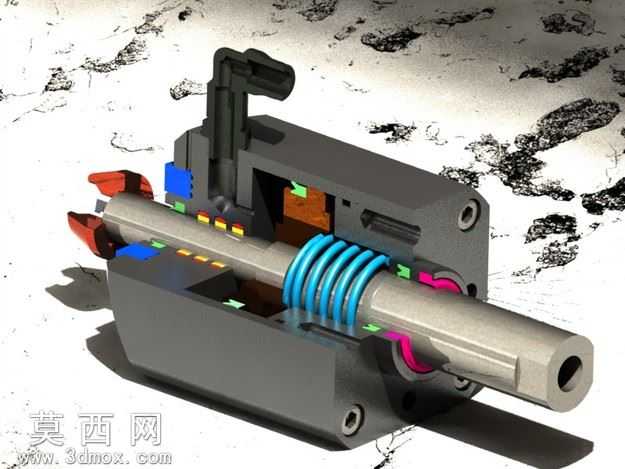

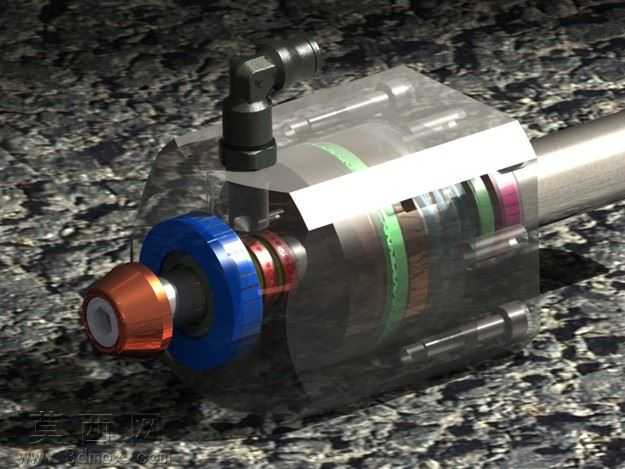

本作品为单作用气缸的剖视展示三维模型，采用SolidWorks完成全参数化建模，通过剖切视角完整呈现气缸内部的核心结构与工作逻辑。建模过程中首先搭建缸体的基体特征，通过拉伸、切除命令完成缸筒、端盖的主体轮廓，对缸体上的安装孔、气路接口采用异形孔向导精准定位，保证孔位的尺寸公差与实际工业产品标准一致。针对内部核心组件，复位弹簧采用螺旋线扫描生成，精准还原弹簧的节距、丝径与有效圈数，弹簧两端的磨平结构通过拉伸切除完成，贴合实际弹簧的加工形态；活塞杆与活塞采用同轴心配合装配，活塞上的密封槽结构通过旋转切除绘制，还原密封件的安装位结构；缸体内部的气腔流道通过曲面切除命令完成，清晰展示压缩空气的作用路径。材质渲染阶段，缸体主体赋予哑光灰铸铁材质，调整表面粗糙度参数还原金属铸件的哑光质感；活塞杆采用抛光不锈钢材质，添加轻微反射效果体现金属表面的精加工质感；复位弹簧赋予亮蓝色弹簧钢材质，与周边金属部件形成视觉区分，便于快速识别核心复位部件；密封件采用玫红色丁腈橡胶材质，调整漫反射粗糙度模拟橡胶的哑光弹性质感；手动操作拨杆采用黑色工程塑料材质，添加细微颗粒纹理还原塑料件的表面质感。模型采用爆炸剖切的展示形式，将内部组件的装配关系直观呈现，设计过程中严格遵循单作用气缸的工作原理：压缩空气从进气口进入气腔后推动活塞克服弹簧力伸出，断气后弹簧弹力推动活塞复位，所有部件的配合间隙、运动行程均参考行业标准参数设定，模型中保留了各部件的装配约束关系，可直接用于运动仿真演示，清晰展示单作用气缸的动作逻辑，适合作为气动元件教学、产品结构演示的数字化模型，组件拆分清晰，各零件特征参数可编辑，便于后续根据实际需求修改尺寸参数。
