可更换燃烧室双缸气缸盖结构设计

做小型内燃机改装和测试的同行应该都碰到过燃烧室匹配调试的痛点，每次调整压缩比、燃烧室形状都要重新做整个缸盖，打样周期长、成本高，还容易因为整体加工误差导致密封面出问题，这个双缸气缸盖的结构就是冲着这个痛点做的，把燃烧室部分做成可快换的独立模块，日常做燃烧性能调试的时候，不用拆卸整个缸盖的主体结构，只需要更换对应规格的燃烧室镶件就行，能大幅压缩台架测试的准备周期。

从实际应用场景来看，这类结构主要适配小排量双缸二冲程动力设备，比如小型舷外机、便携发电机组、轻型越野动力装置，日常做不同燃油标号适配、不同压缩比性能测试的时候，不用反复加工整个缸盖毛坯，只需要提前做好不同参数的燃烧室镶件，测试时直接更换就能快速切换工况。

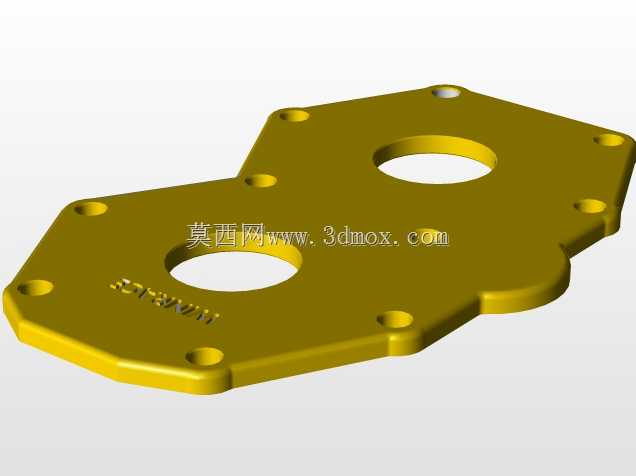

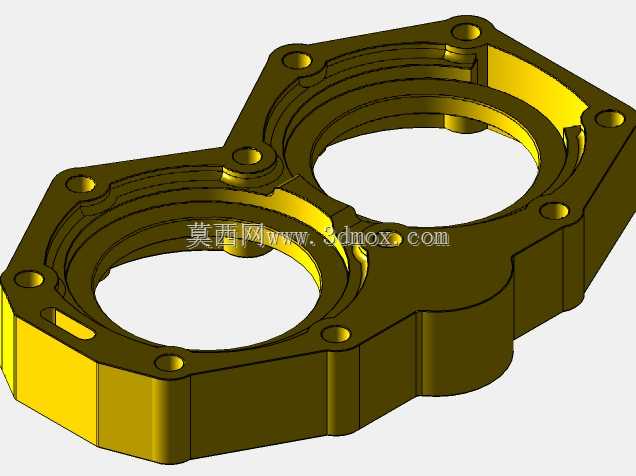

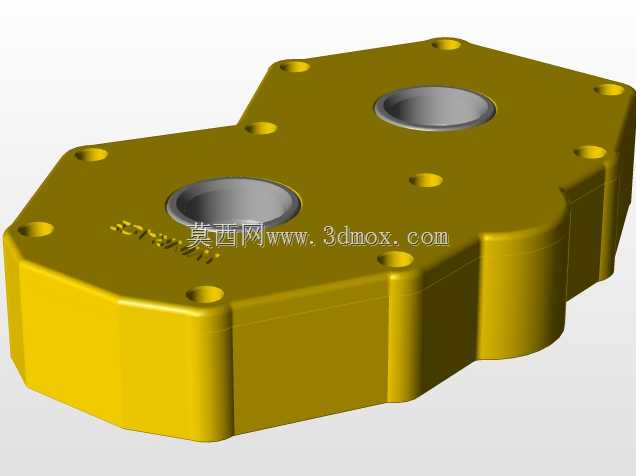

建模的时候先从核心的安装边界入手，先确定两个缸的中心距，这个尺寸直接和曲轴连杆的排布对应，不能随便改，先拉伸出缸盖的主体基体，把和缸体贴合的密封面先做平，预留好缸盖螺栓的过孔位置，螺栓孔的排布要均匀分布在每个缸腔的周围，保证压紧的时候密封面受力均匀，不会出现局部压不实导致冲缸垫的问题。之后做可更换燃烧室的安装位，在每个缸腔对应位置加工出阶梯沉台，沉台的配合公差选过渡配合，既保证镶件安装后的同轴度，又能方便拆卸更换，沉台周边要预留密封槽，装耐高温密封圈避免燃气泄漏。

外形上主体采用多边形的加强结构，不是传统的圆形缸盖轮廓，边角位置做加强筋连接两个缸的主体部分，因为双缸连体结构在工作的时候两个缸的爆发压力会对中间连接部位产生交变应力，加强筋的厚度要根据缸内最高爆发压力核算，避免长期使用出现连接部位开裂。外部的安装凸台要预留火花塞安装孔、冷却通道的接口位置，冷却水道的走向要绕开燃烧室镶件的固定结构，同时保证水流能覆盖燃烧室周边的高温区域，避免局部过热。

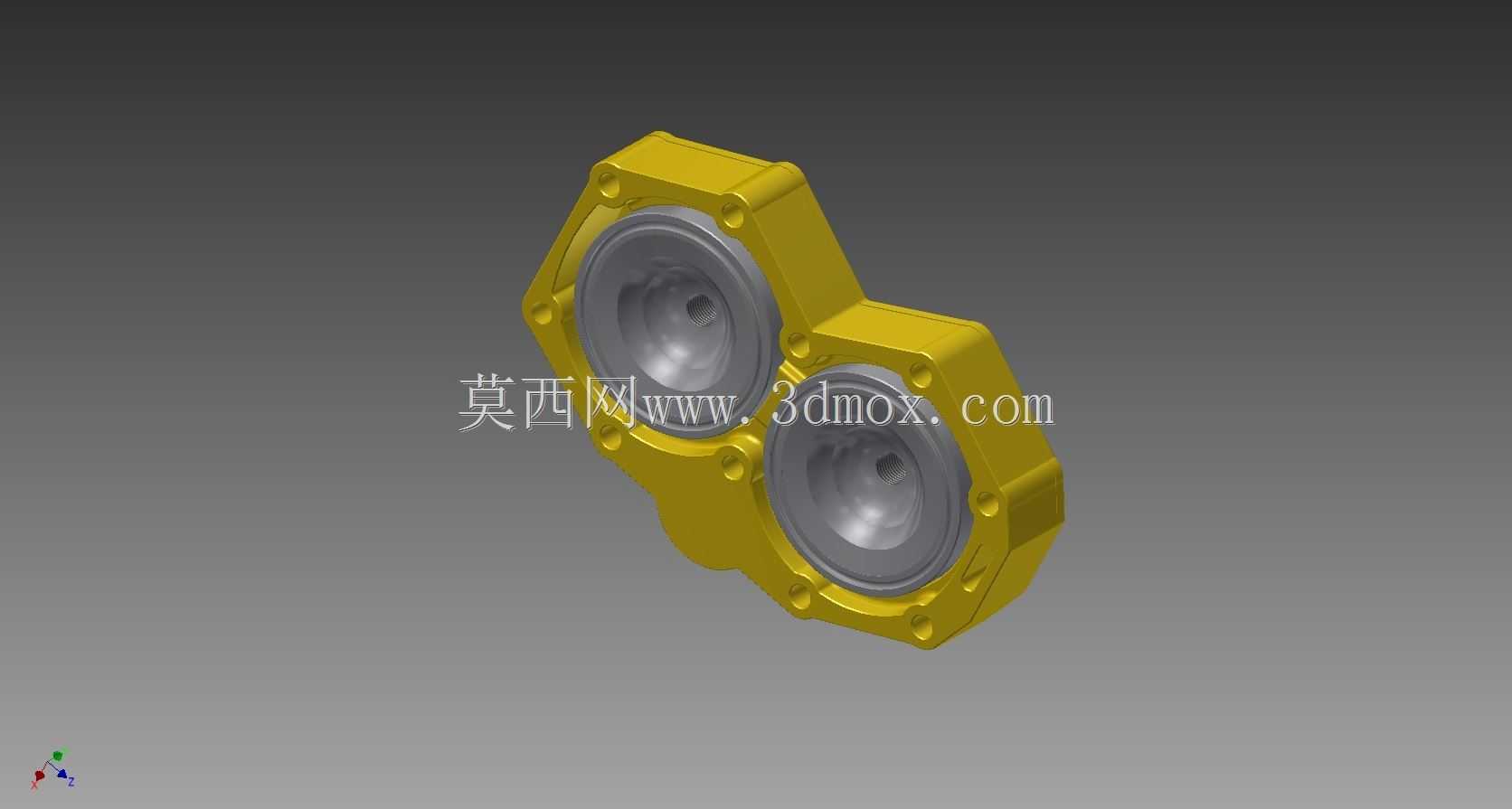

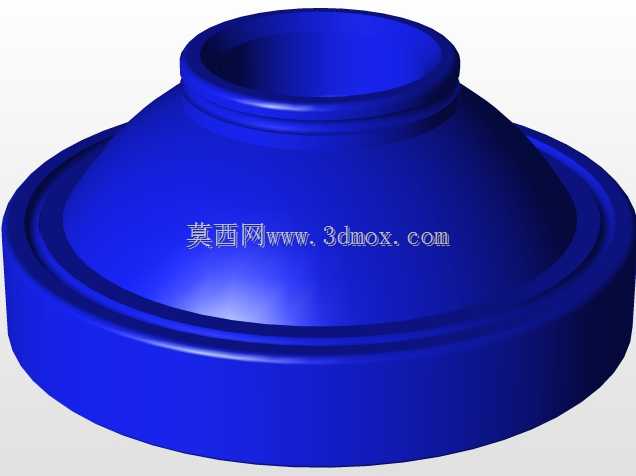

建模过程中先做主体的实体特征，再切出内部的水道、气道空腔，之后单独做燃烧室镶件的零件，在装配环境下校验镶件和沉台的配合间隙，检查镶件安装后和缸盖平面的平面度误差，保证和缸体贴合的时候整个密封面没有台阶。最后做边角的倒圆角处理，去除尖锐的加工棱角，同时对应力集中的位置做圆角过渡，降低交变载荷下的开裂风险。整个结构的安装边界完全匹配原有30排量双缸动力的缸体安装位，不用修改曲轴箱、缸体的原有结构就能直接替换使用，做性能测试的时候能大幅减少配套零件的加工量。
