多叶曲面螺旋桨结构三维设计

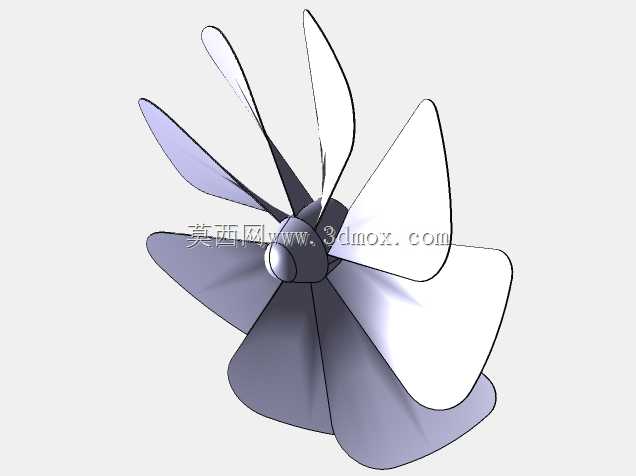

这类多叶片曲面螺旋桨常应用在小型通风设备、低空小型飞行器、低压流体输送装置中，核心作用是通过自身旋转带动周边流体产生定向流动，实现送风、推力输出或者流体介质的循环输送。从结构特性来看，该螺旋桨采用多叶片错落排布的设计，每片叶片都带有连续变化的曲面弧度，不同半径位置的翼型截面做了差异化扭转，能在旋转过程中减少叶片表面的流体紊流，降低运行时的气动噪音，同时提升动力转化效率，叶片根部做了加厚过渡处理，和中心轮毂衔接处做了圆弧过渡，避免长期高速旋转时出现应力集中导致的叶片断裂问题。中心轮毂位置预留了和驱动轴配合的安装孔位，安装边界需要匹配对应直径的输出轴，同时要保证轮毂端面和驱动轴安装面的贴合度，整体径向尺寸适配常规小功率驱动单元的安装空间，不需要额外改动设备原有安装位就能完成替换装配。建模过程中，先确定轮毂的基准回转轴线，绘制轮毂的回转截面轮廓通过旋转命令生成基体结构，再进入三维草图环境绘制每片叶片的空间翼型引导线，不同半径处的翼型截面按照流体计算得到的安装角依次排布，通过厚曲面命令生成叶片的实体结构，再将单片叶片通过圆周阵列命令按照设计的叶片数量绕中心轴线阵列排布，之后对叶片和轮毂的衔接位置做填充曲面处理，把曲面和实体做连接合并，最后对所有棱边做倒圆角处理，消除尖锐边角，避免运行过程中产生应力集中点。实际选型使用时，需要匹配对应转速的驱动单元，叶片的曲面角度直接决定了额定转速下的输出风量或者推力大小，多叶片的设计相比少叶片结构，在相同转速下能输出更平稳的流体动力，运行时的振动幅度更小，适合对运行平稳性有要求的民用通风或者小型动力场景，安装时要保证螺旋桨的动平衡精度，避免高速旋转时产生额外的径向载荷影响驱动单元的使用寿命。
