小型环氧材质单人休闲皮艇结构设计

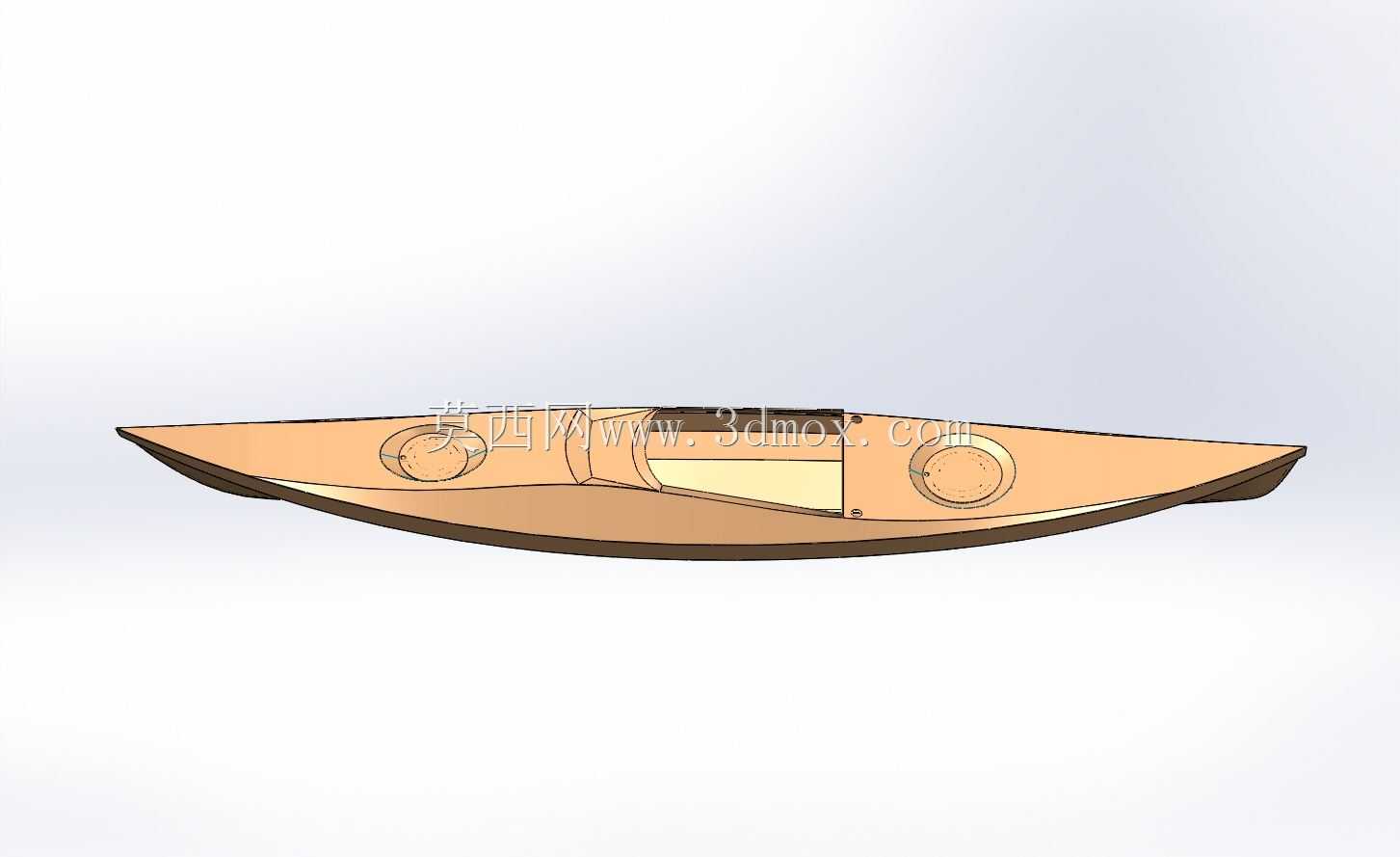

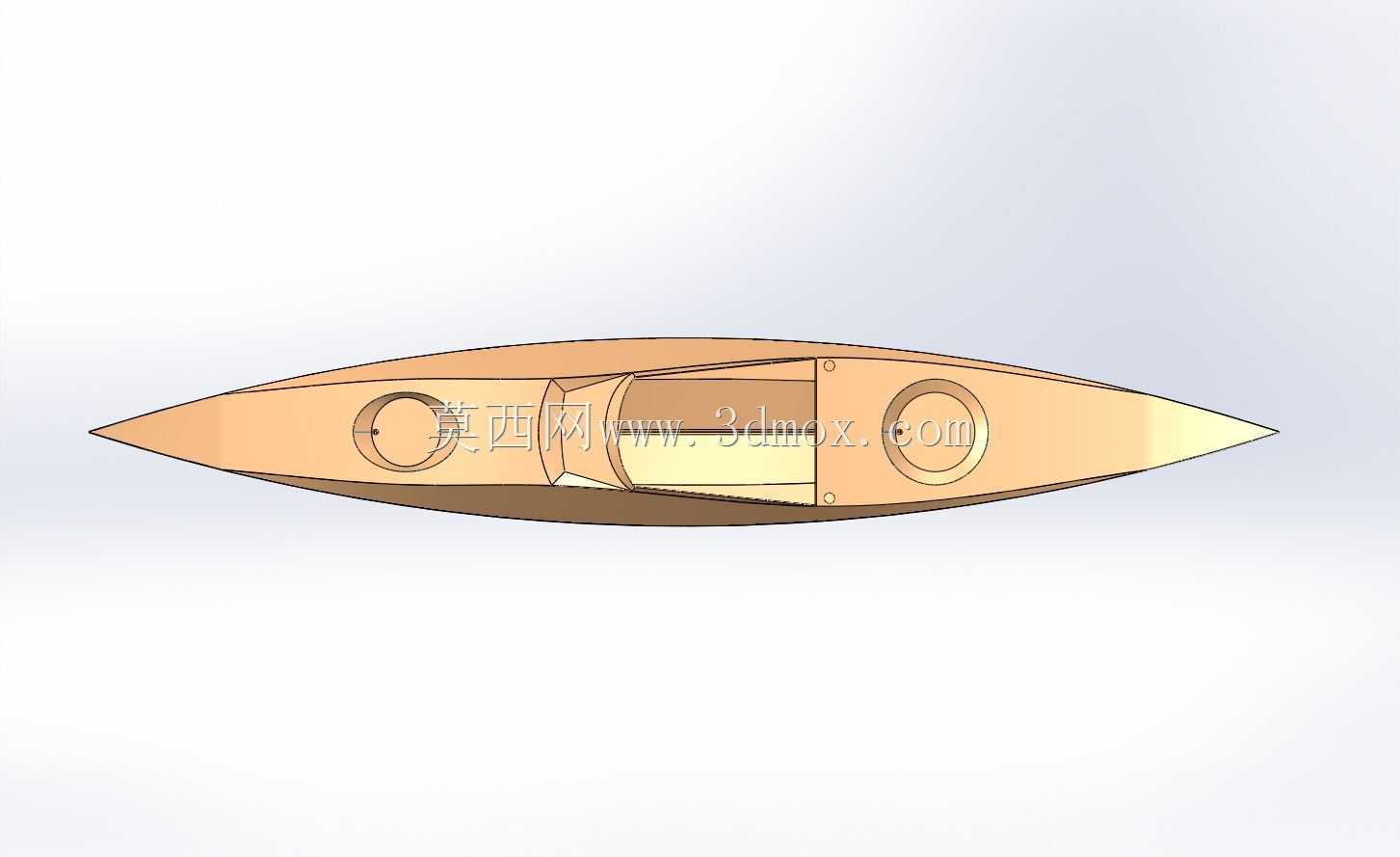

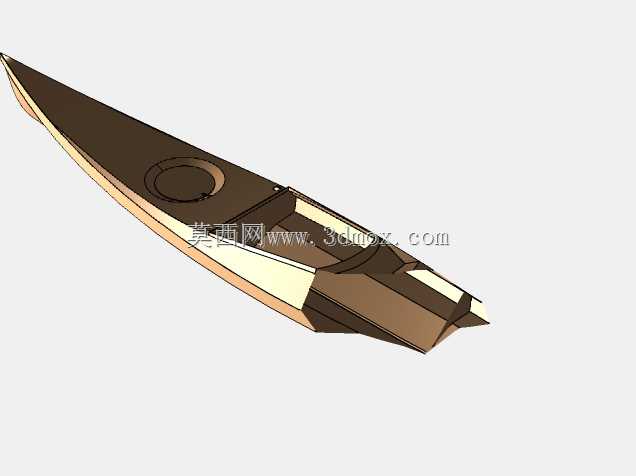

做这款小型皮艇的结构设计时，最先要锚定的是近岸静水休闲、短途垂钓这类民用场景的使用需求，这类场景下用户对载具的便携性、操控灵活性、行驶稳定性的优先级远高于高速航行性能，所以整体线型没有采用竞速皮艇的窄长尖锐设计，而是在保证水阻表现合理的前提下适当加宽了中部型宽，降低新手操作时的侧翻风险。建模阶段先从船体型线入手，先在基准面上绘制半宽水线图、纵剖线图、横剖线图的关键控制点，用样条曲线顺滑连接各点后通过曲面放样生成主船体曲面，这里要注意船首的入水角和船尾的出水角过渡，避免航行时出现埋首或者艉部涡流过大的问题。船体主体采用缝合粘接的环氧材质成型，这种工艺相比传统滚塑艇重量更轻，后期维护修补也更方便，建模时要预留出粘接缝的配合公差，不同曲面拼接处的搭接宽度要控制在合理范围，保证粘接后的结构强度。中部的座舱区域做了下沉式设计，周边预留了加装坐垫、储物格的安装位，座舱后方的圆形区域是预留的设备安装位，可以加装小型电动推进器或者储物舱盖，不用额外打孔破坏船体结构。尺寸边界上，总长控制在4.5米，型宽0.7米，吃水0.135米，这个尺寸既可以满足单人乘坐加少量随身装备的载重需求，空载重量也能控制在成年人可独立搬运的范围，平时不用的时候可以直接架在车顶行李架运输，不需要额外拖挂设备。建模过程中要反复检查曲面的曲率连续性，尤其是船底和船舷的过渡区域，不能出现曲率突变的位置，不然实际航行时会产生额外的水流阻力，也会增加成型时的脱模难度。完成主船体曲面后，再对边缘做加厚处理，船舷顶部做卷边结构提升整体刚性，船底沿船长方向设置两条隐形的加强筋，不用额外增加太多重量就能提升船体的抗形变能力，应对近岸浅水区的轻微剐蹭也不容易出现结构损坏。最后做装配干涉检查，确认各个预留安装位的尺寸边界没有冲突，整体重心位置控制在船长中点偏后的位置，保证航行时的姿态平稳，不会出现前后倾的问题。
