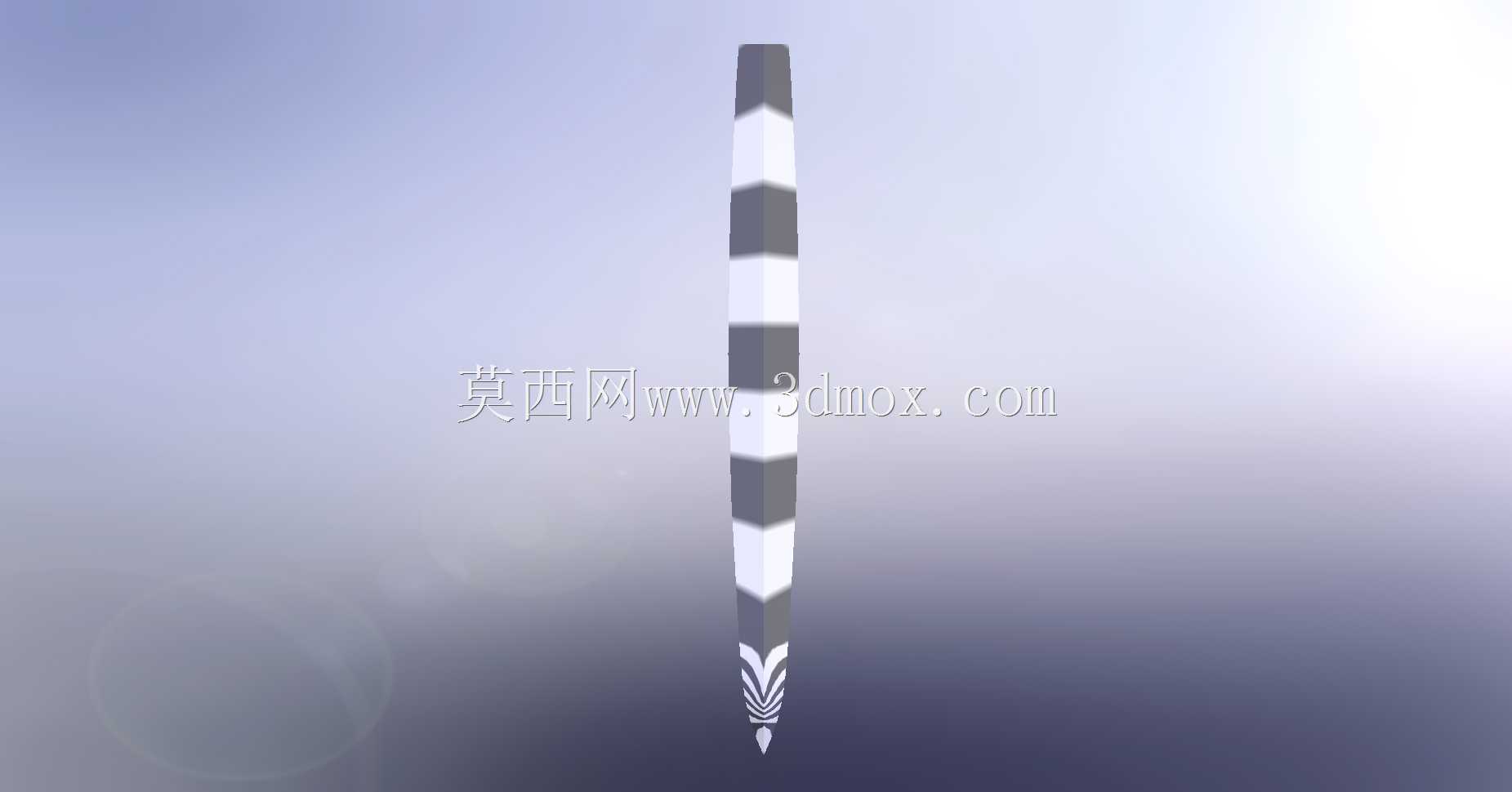

双体船赫尔系列第三款船体结构设计

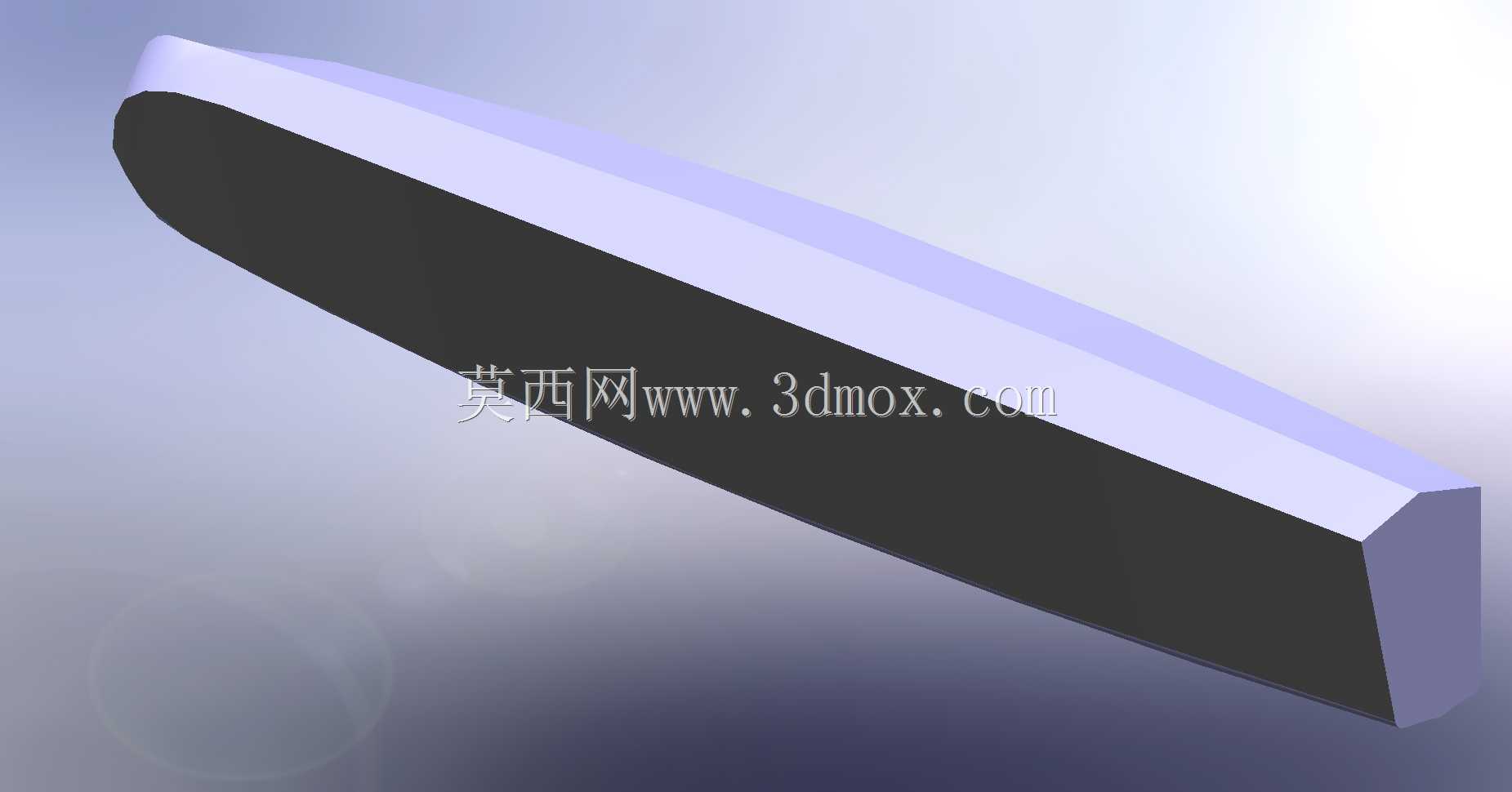

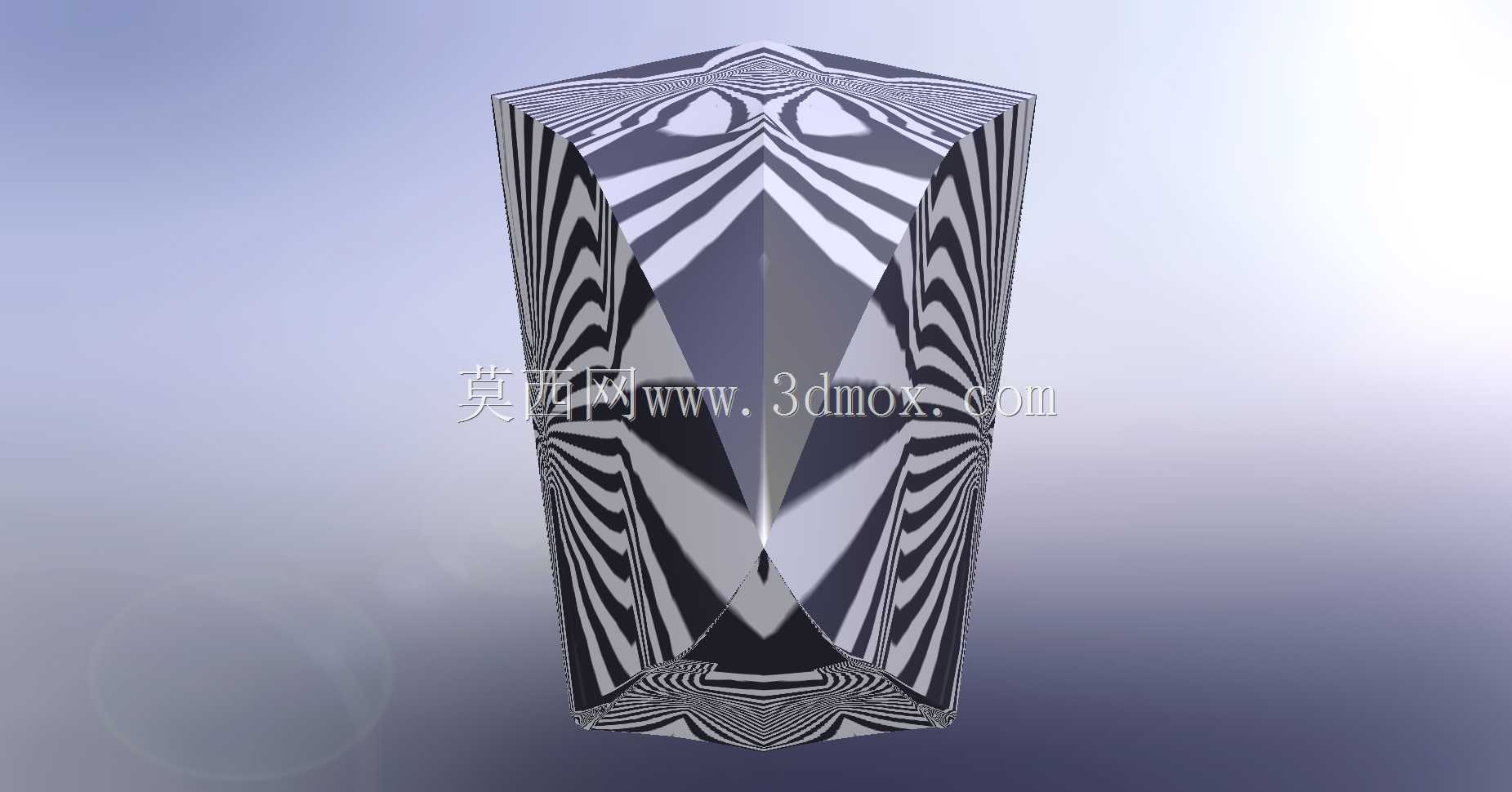

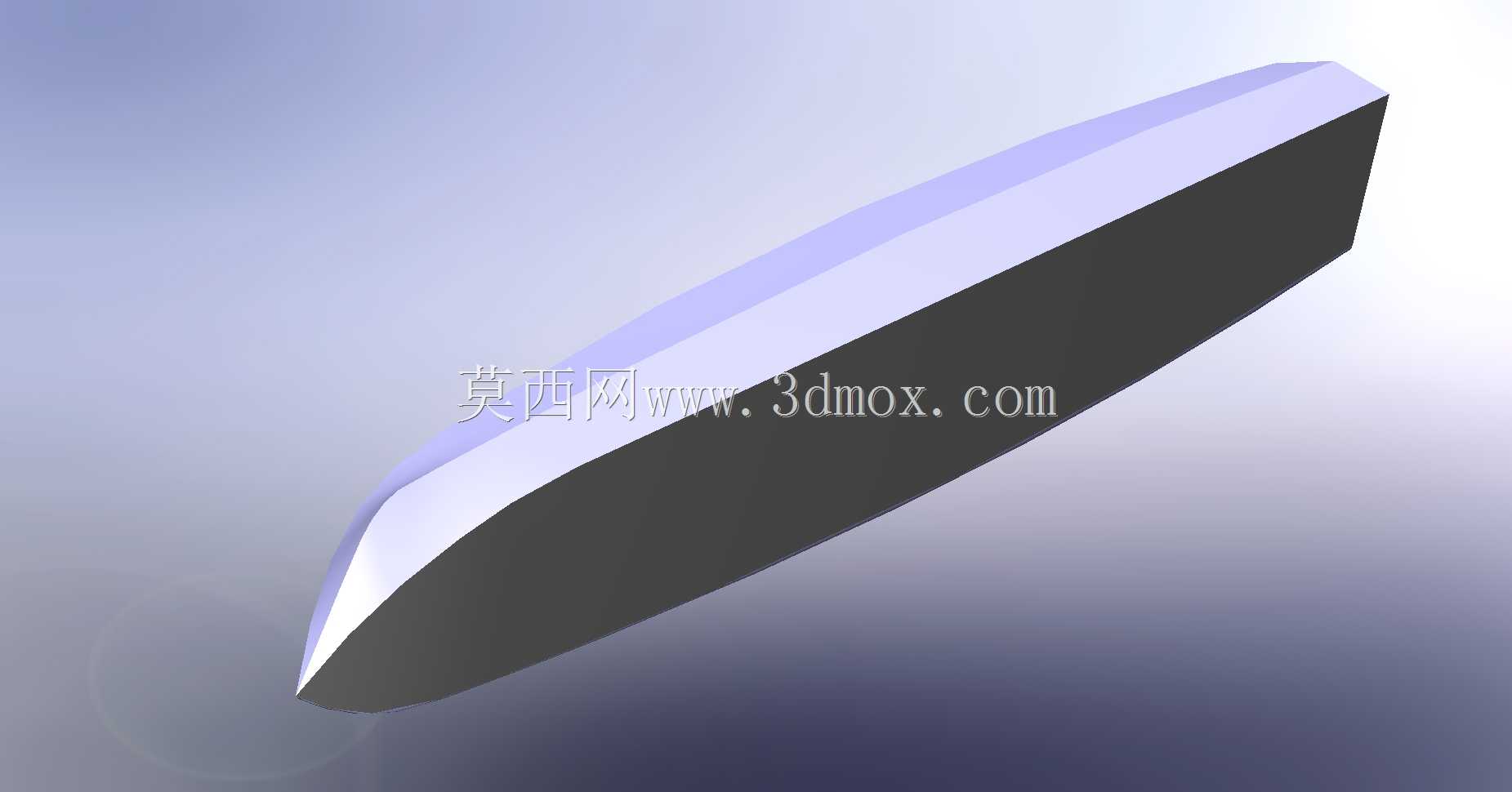

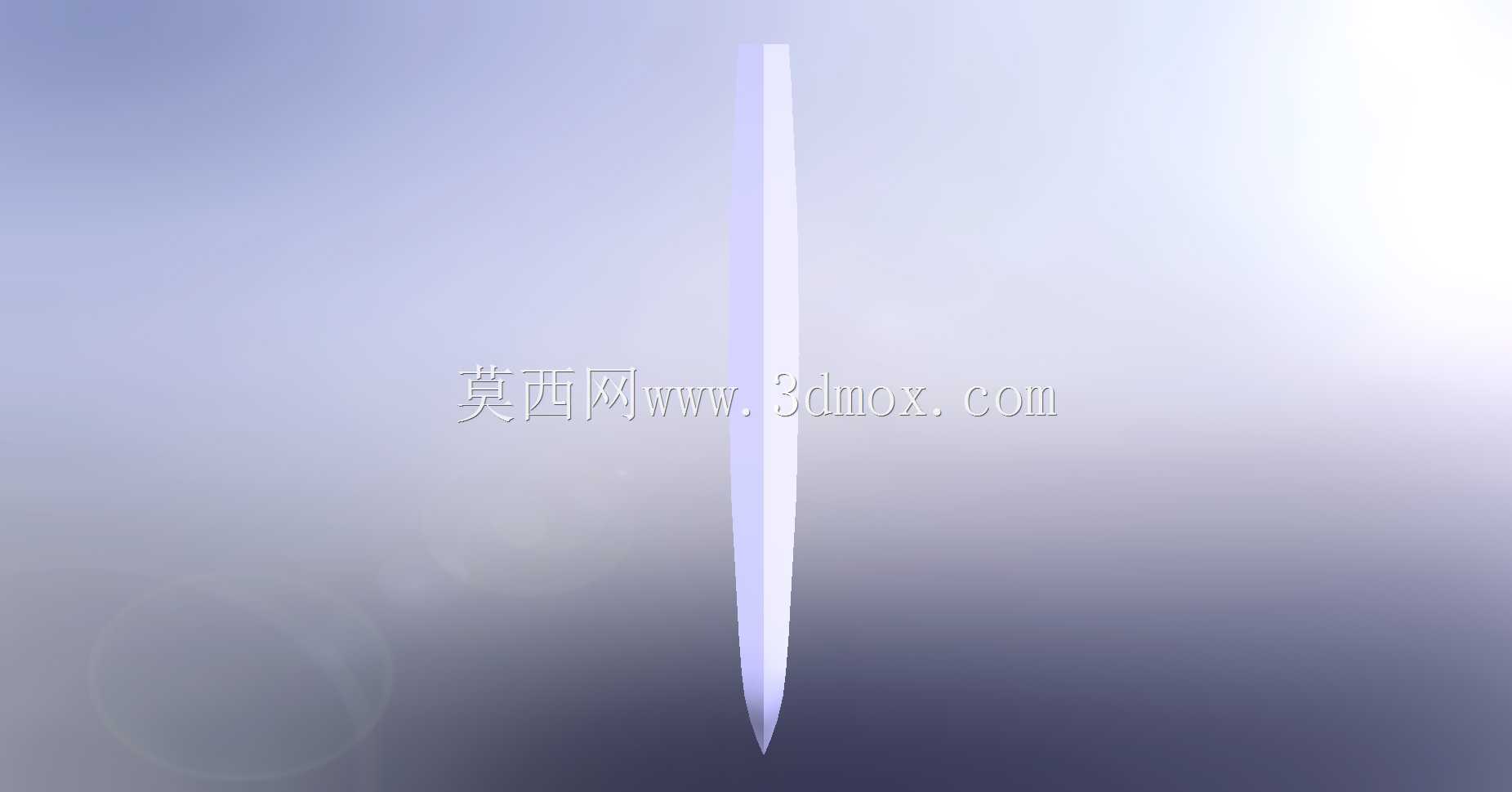

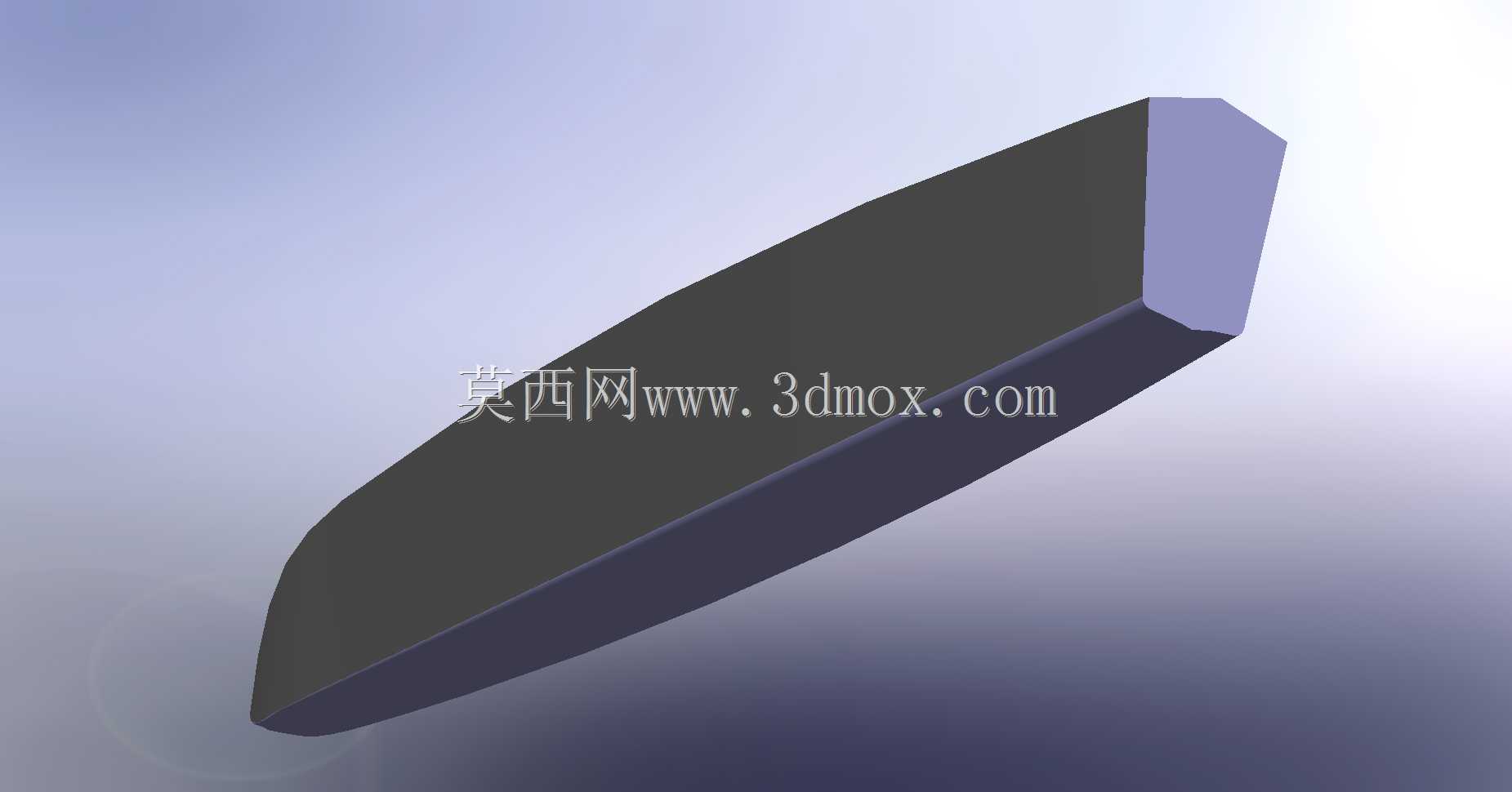

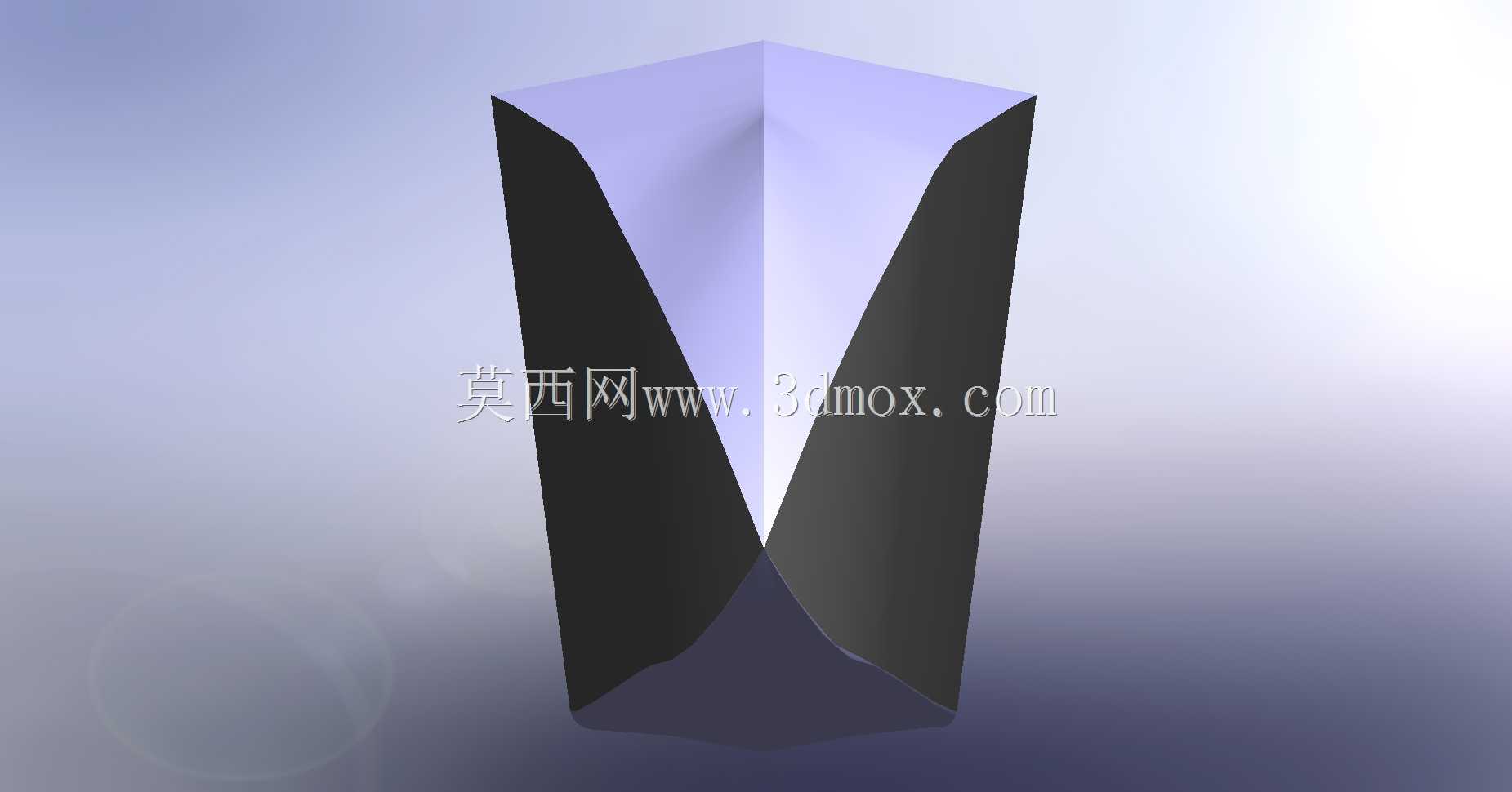

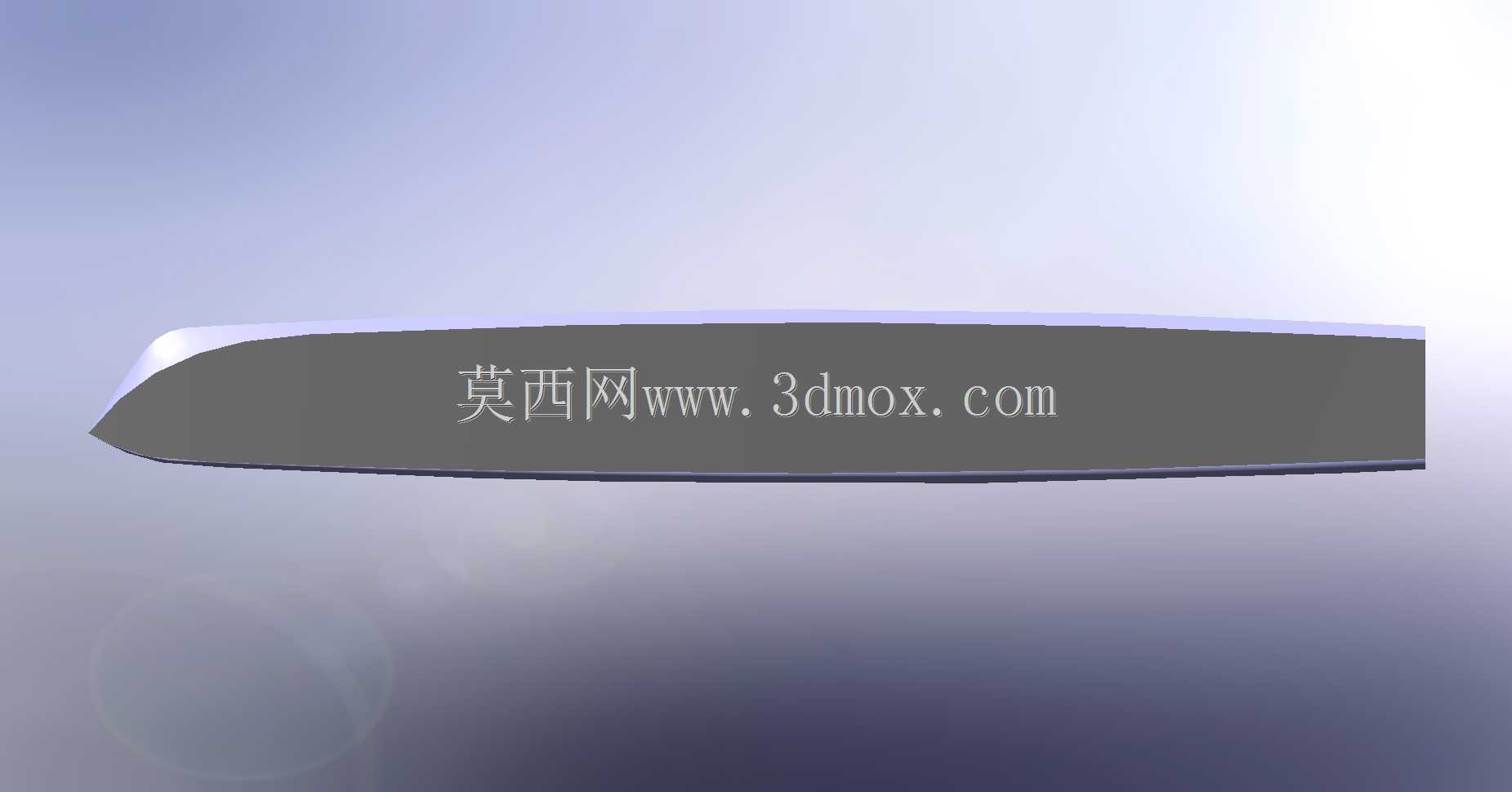

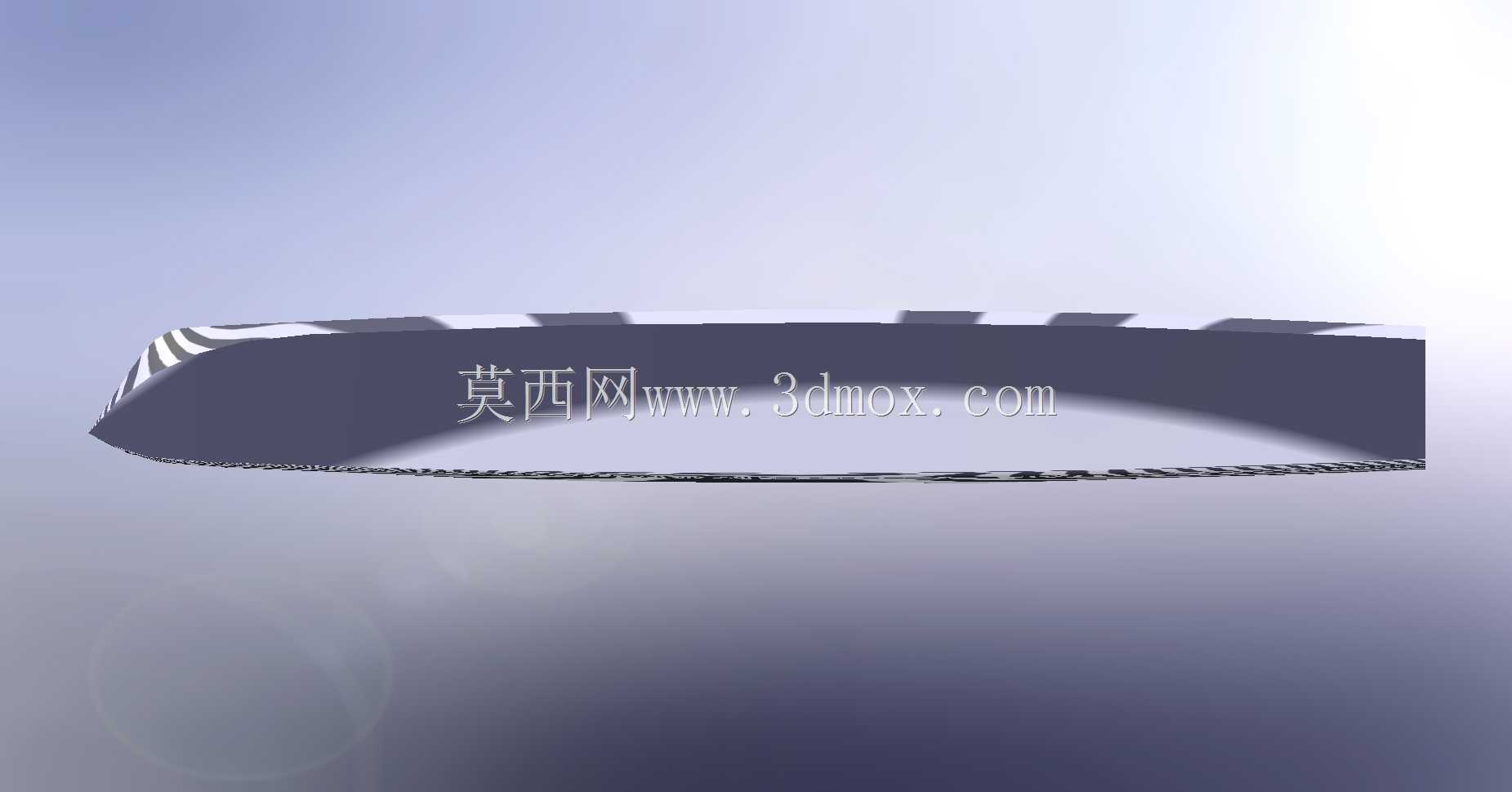

做这款船体结构建模的时候，最先要锚定的是近岸休闲观光、浅水区短途接驳的实际使用场景，双体构型天生的宽甲板优势、低横摇特性，刚好匹配这类场景对航行稳定性、甲板可用面积的硬性要求，毕竟浅水区吃水受限，常规单体船的压浪、稳性表现很难兼顾吃水深度和载客载货的空间需求。建模第一步先拉取双体船的水线面基准，先确定片体的间距边界，这个尺寸直接关联航行时的片体间兴波干扰，间距过小会增大航行阻力，过宽则会挤占码头停靠的适配空间，也会提升转向时的扭矩负载，所以先把两个片体的中心距锁定在合理区间，再顺着船长方向勾勒片体的横剖线。片体的艏部做了尖锐的削切设计，不是为了视觉上的凌厉感，而是为了破开浅水区的表层水流，降低迎浪时的砰击力度，片体的侧舷做了直壁过渡，从水线往上保持垂直切面，一方面是简化后期玻璃钢覆模的生产工序，另一方面也能最大化甲板的可用宽度，片体底部从艏部往后逐渐抬升，到艉部保持平直的压浪面，保证高速航行时的动升力能均匀托举船体，避免航行时出现艏倾或者艉坐的姿态问题。建模过程中先绘制各站位的横剖面草图，用样条曲线光顺连接各剖面的棱线，这里要反复检查曲面的曲率连续性，不能出现局部的凹陷或者折角，不然实际航行时会在曲面突变处形成紊流，额外增大航行阻力，片体的上缘做了小角度的外飘，既可以阻挡航行时溅起的上浪，也能在人员靠舷侧作业时留出足够的安全避让空间。两个片体之间的连接桥部分，建模时特意做了圆弧过渡的连接面，避免直角连接带来的应力集中，毕竟连接桥是双体船受力最复杂的区域，航行时两个片体的升力差、波浪拍击的冲击力都会集中在这个区域，光顺的曲面过渡能有效分散结构应力，降低后期结构加强的重量成本。整个建模流程先搭建线框骨架，确认所有型值点的位置符合水动力计算的基本要求，再通过曲面放样生成片体的整体外壳，之后缝合曲面生成实体，再逐一检查片体的对称性，因为双体船的两个片体如果存在型值偏差，航行时会出现偏航的问题，直接影响操控性能。这款船体的吃水深度控制在浅水区通航的合理范围，甲板宽度适配常规的小型观光码头泊位，不需要对现有码头设施做改造就能直接停靠，片体内部预留的舱室空间可以布置动力系统、储物舱或者电瓶舱，连接桥上方的甲板区域可以根据使用需求加装座椅、遮阳棚或者简易的作业操作台，不管是景区的水上观光接驳，还是近岸的水产养殖短途运输，都能适配对应的使用需求。建模收尾阶段还要反复核对各部分的安装边界，比如艉板的动力安装面要保持垂直，保证外挂动力的安装角度符合推进效率要求，舷侧的系缆桩安装位要预留足够的平面空间，避免后期加装时破坏船体外壳的水密性，所有的棱线过渡都要保证生产脱模时的拔模角度，不能出现倒扣的结构，不然模具生产时会出现脱模困难的问题。
