Mapex架子鼓低音踩锤踏板结构设计

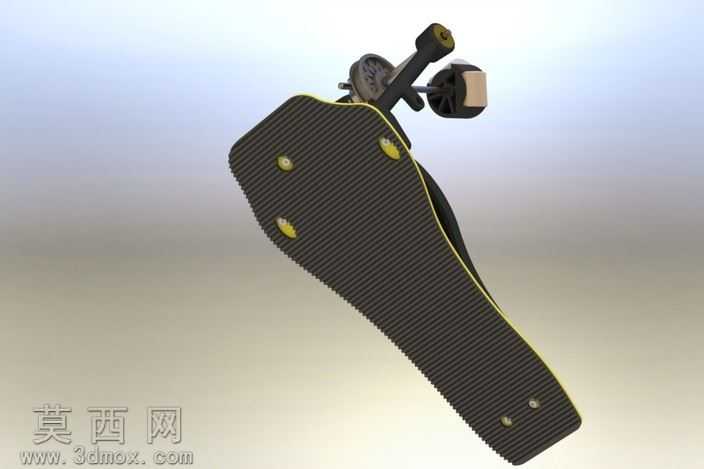

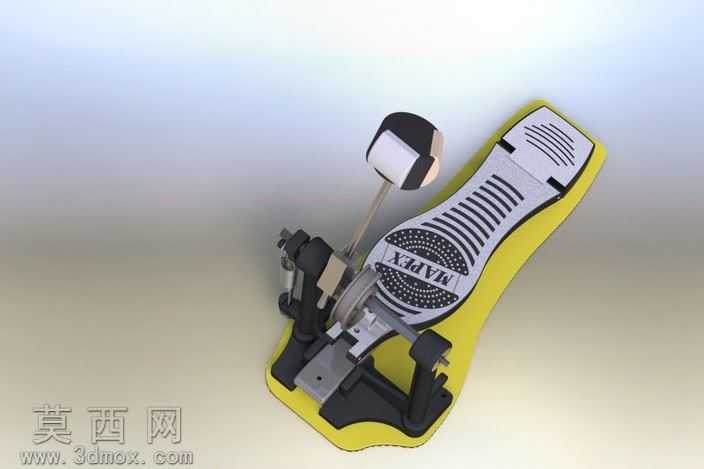

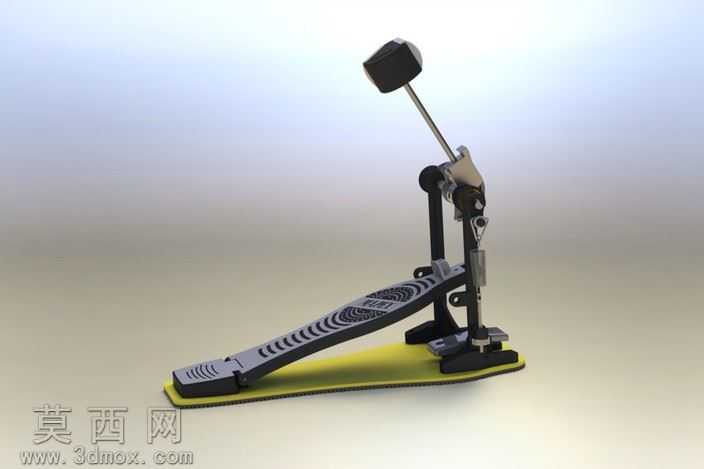

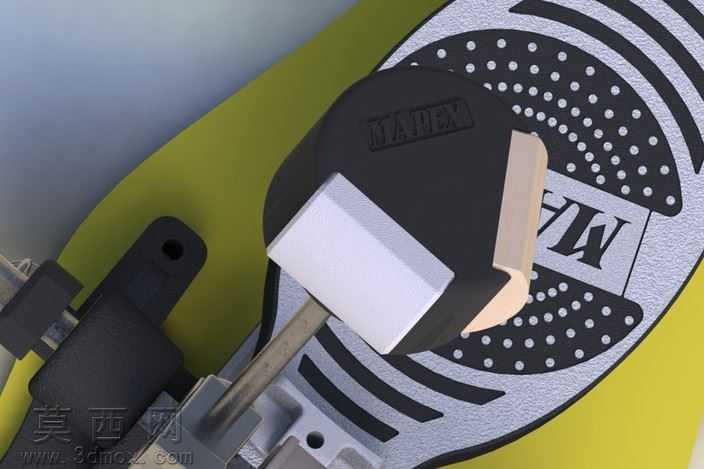

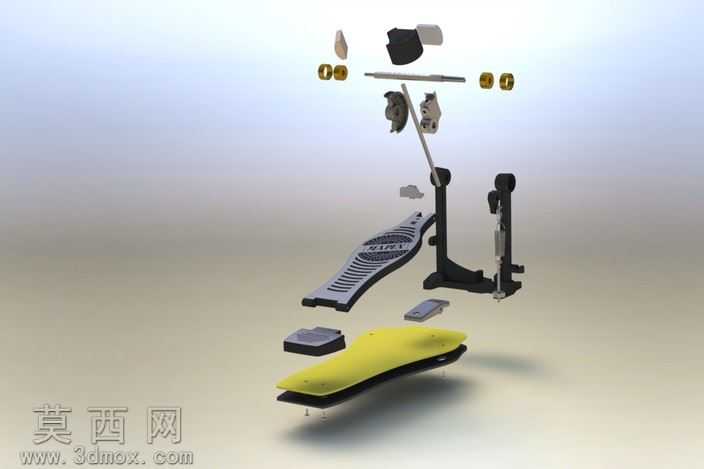

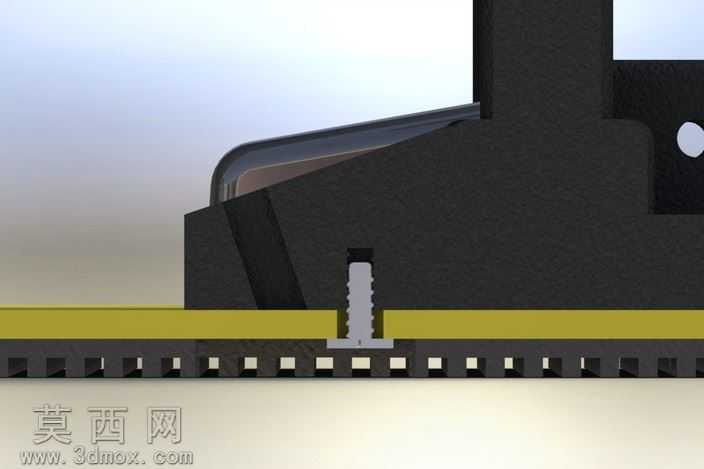

本作品为Mapex品牌低音鼓踏板的三维建模设计，是产品设计课程中的仿造练习项目，建模过程严格参照实体产品的结构比例与功能逻辑完成。建模阶段首先梳理踏板的核心传动逻辑：踩踏板通过连杆结构带动锤头绕固定轴转动，实现敲击低音鼓面的功能，整体结构分为踏板主体、传动连杆、锤头组件、固定支架、复位弹簧五个核心模块。建模时优先完成底座支架的搭建，采用钣金折弯特征模拟金属支架的成型结构，预留踏板转轴、弹簧挂点、鼓框夹装结构的安装位，确保支架的支撑强度与装夹功能符合真实产品的使用需求。踏板主体部分采用曲面建模完成踩踏面的弧度设计，表面的防滑纹理通过阵列凸起特征实现，贴合脚掌踩踏的人体工学角度，边缘做圆角处理避免使用时的磕碰风险，踏板与转轴的连接部位做轴孔配合设计，保证踩踏转动时的顺畅无卡顿。传动连杆部分采用可调节长度的结构设计，建模时预留螺纹调节段，可适配不同使用者的踩踏行程习惯，连杆与踏板、锤头转轴的连接部位做铰接结构模拟，还原真实产品的活动自由度。锤头组件分为锤头配重块、连接杆、固定夹三个部分，锤头采用软质包胶的材质设定，建模时区分内部硬质配重芯与外部软质敲击层的结构，固定夹可调节锤头的敲击角度，满足不同的敲击力度需求。复位弹簧采用螺旋扫描特征完成建模，设置合理的弹性参数模拟，保证踩踏后锤头可快速复位，弹簧的挂点位置做可调节设计，可改变回弹力度适配不同演奏风格。材质渲染阶段，金属支架、连杆部分采用磨砂黑金属材质，还原产品的哑光金属质感，踏板表面采用带防滑纹理的硬质塑料材质，锤头外部采用毛毡类软质材质，底座底部的防滑垫采用黄色橡胶材质，通过材质区分清晰展现各部件的功能属性。渲染时采用柔和的工作室光源，突出金属部件的细腻质感与踏板的曲面弧度，整体模型完整还原了低音鼓踏板的机械传动逻辑与外观细节，可用于产品结构展示、配件改良设计参考。
