离心式涡轮风机叶轮三维结构设计

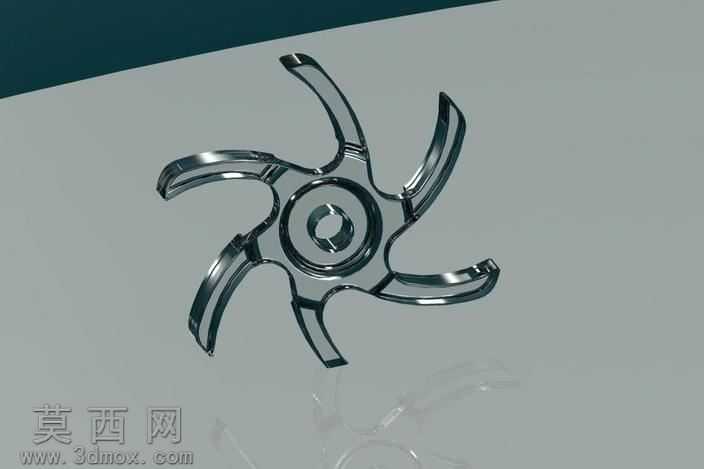

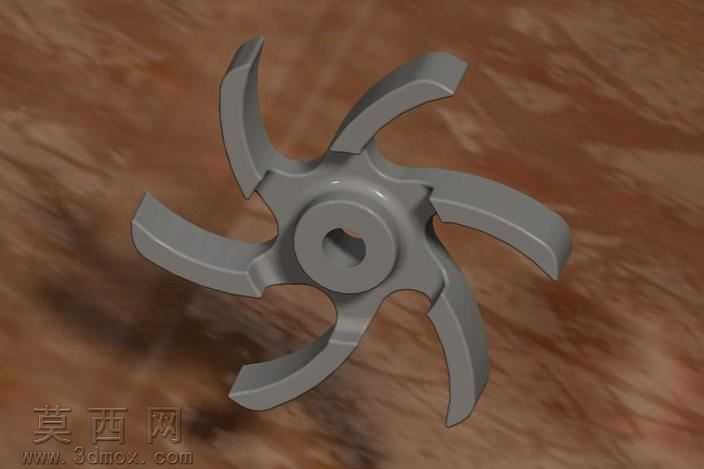

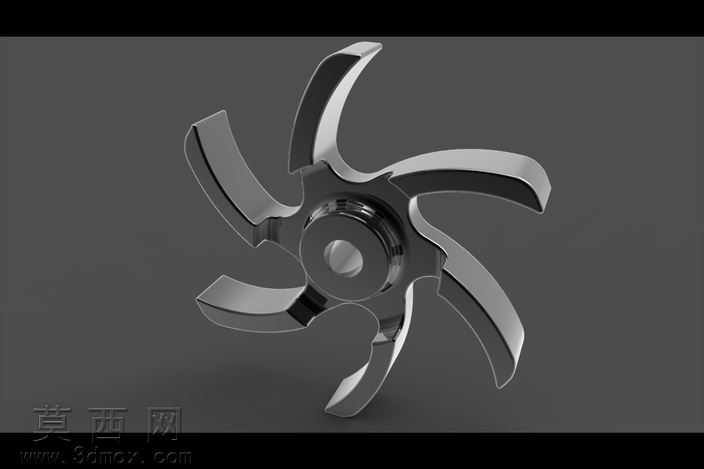

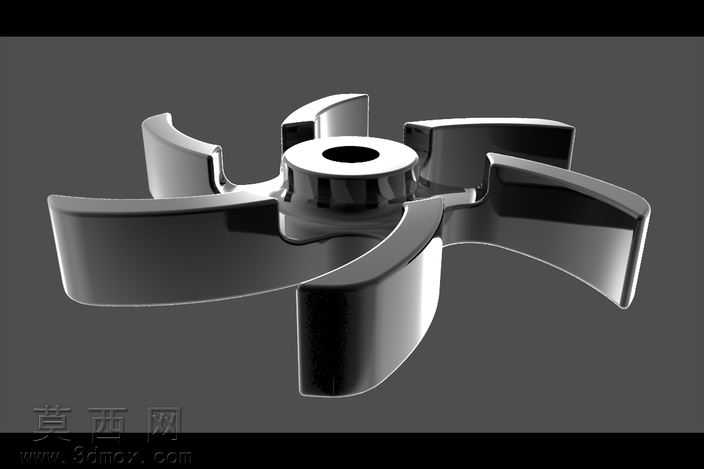

本作品为离心涡轮叶轮的三维数字化设计成果，建模阶段以流体力学性能需求为核心逻辑展开，首先通过参数化草绘确定叶轮的核心安装基准，中心轴孔的尺寸严格匹配通用风机主轴的装配公差要求，轴孔周边的定位凸台结构经过反复校准，保证与轮毂部分的连接强度满足高速旋转工况下的载荷需求。叶片造型是本次设计的核心环节，采用曲面扫掠结合曲率连续调整的建模方式，六片空间扭曲叶片的进风端采用大曲率圆弧过渡，有效降低气流进入叶轮时的冲击损失，出风端的叶片倾角经过多轮参数迭代，匹配离心风机额定转速下的风压输出特性，叶片与轮毂的连接位置做了平滑圆角处理，避免应力集中导致的结构疲劳问题。材质与渲染阶段，为清晰展示叶轮的金属质感与结构细节，整体赋予抛光不锈钢材质参数，调整金属粗糙度与反射率数值，还原金属部件在工业光照环境下的真实光影效果，渲染时采用45度侧光作为主光源，搭配弱补光消除叶片背光面的死黑区域，清晰呈现叶片的空间扭曲形态与轮毂的装配结构细节。结构设计上充分考虑实际生产的工艺可行性，叶片的壁厚采用均匀化设计，从叶根到叶尖的厚度渐变符合铸造或五轴铣削加工的工艺要求，轮毂部分的减重凹槽在不降低结构强度的前提下减少了整体重量，做动平衡校验时的配重预留位置也在建模阶段做了隐性设计，保证叶轮高速旋转时的稳定性。设计思路围绕离心风机的核心工作原理展开，摒弃冗余的装饰性结构，所有曲面造型均服务于气流导向与结构强度需求，每一处曲率调整都对应流体效率的优化，最终完成的模型既可以作为风机性能仿真的基础几何载体，也可直接用于后续的加工生产环节，完整还原了离心涡轮叶轮从性能参数到三维实体的全流程设计逻辑，模型的几何公差经过校验，各部件之间无干涉问题，曲面连续性达到G2级别，满足工业级应用的精度要求。
