船舶动力推进用五叶螺旋桨结构设计

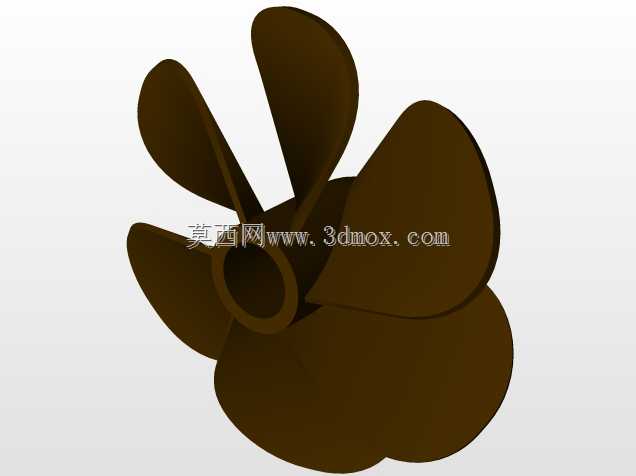

在船舶航行系统中，螺旋桨是核心的动力转换部件，负责将主机输出的轴功率转化为推动船体前进的推力，广泛应用于内河游艇、近海作业艇、小型公务船等民用船舶的艉部推进场景，其水动力性能直接决定船舶的航速、航行稳定性与燃油消耗水平。这款五叶结构的螺旋桨，在设计阶段优先考虑了中小型船舶的低振动航行需求，相比常规三叶、四叶桨，五叶构型能有效降低叶频振动传递到船体的幅值，减少航行过程中船体结构的共振风险，提升乘员的乘坐舒适度。从结构特性来看，该螺旋桨采用整体式构型，桨毂与桨叶一体化成型，避免了装配式桨叶连接松动的隐患，桨叶的叶梢做了适度的随边削薄处理，能减少梢涡带来的能量损耗，提升推进效率；桨叶的剖面采用适配中小型船舶航速区间的翼型，在10-25节的常用航速区间内具备较优的升阻比，兼顾低速推力与高速航行的效率表现。建模过程中，首先需要确定螺旋桨的直径、盘面比、螺距比等核心参数，结合目标船型的主机功率、轴系转速、艉部安装空间划定安装边界：桨毂内孔尺寸需匹配艉轴的轴径公差，桨毂端面的连接止口要与轴系密封件的安装尺寸适配，螺旋桨的最大旋转外径需预留足够的船体间隙，避免航行中桨叶触碰船体或舵系结构。具体建模时，先通过螺旋线生成工具绘制不同半径处的叶切面参考线，依据各半径位置的螺距值、翼型厚度分布搭建桨叶的曲面骨架，通过放样曲面生成单片桨叶的实体结构，再按照五叶均布的角度阵列得到整体桨叶结构，之后对桨叶与桨毂的连接位置做圆角过渡处理，降低应力集中系数，最后完成桨毂内孔、键槽等安装结构的细节建模，建模完成后可通过软件自带的干涉检查功能，验证螺旋桨与周边轴系、舵系结构的安装间隙是否满足设计要求，确保后续实际装配时无干涉问题。在实际使用场景中，这类螺旋桨的安装需要配合艉轴的密封装置、锁紧螺母共同使用，日常运维中需定期检查桨叶表面是否有附着物、是否存在磕碰变形，因为桨叶表面的形变会直接破坏水动力外形，导致推进效率下降、振动加剧，严重时甚至会影响轴系的对中精度，损伤主机与轴系的连接部件。
