小型舷内动力摩托艇三维结构设计

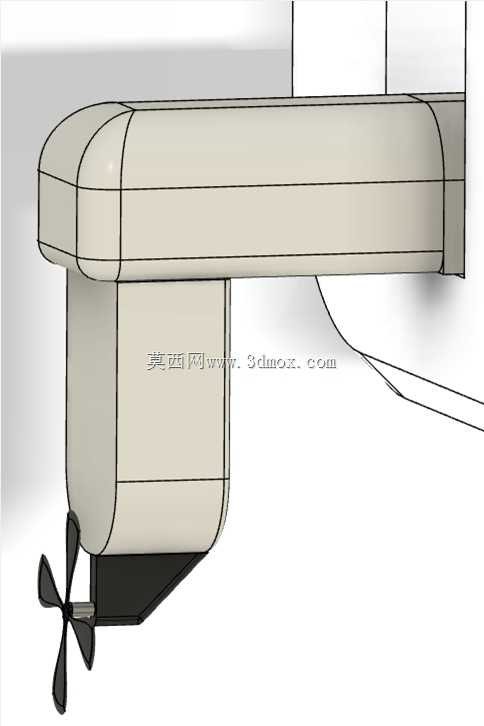

　　这款小型摩托艇的三维建模工作，最初是围绕近岸休闲垂钓、短距离通勤接驳的实际使用场景展开的，在建模前期首先梳理了两类主流动力配置的安装边界：针对直接驱动构型，需要在船中区域预留动力总成的安装基座，传动轴走线需沿船体中轴线平直延伸至船尾，因此在绘制船体曲面时，特意将船中底部的龙骨区域做了局部加厚处理，既保证传动轴安装的同轴度公差要求，也避免航行中水流冲击带来的结构共振。而V型驱动构型的动力单元需要布置在船尾朝向船尾的位置，传动轴呈V型折角向船头方向延伸后再转向船尾输出，这就要求船尾舱室的内部空间预留足够的折角传动间隙，建模时特意调整了尾舱的隔板位置，避免和传动部件产生装配干涉。

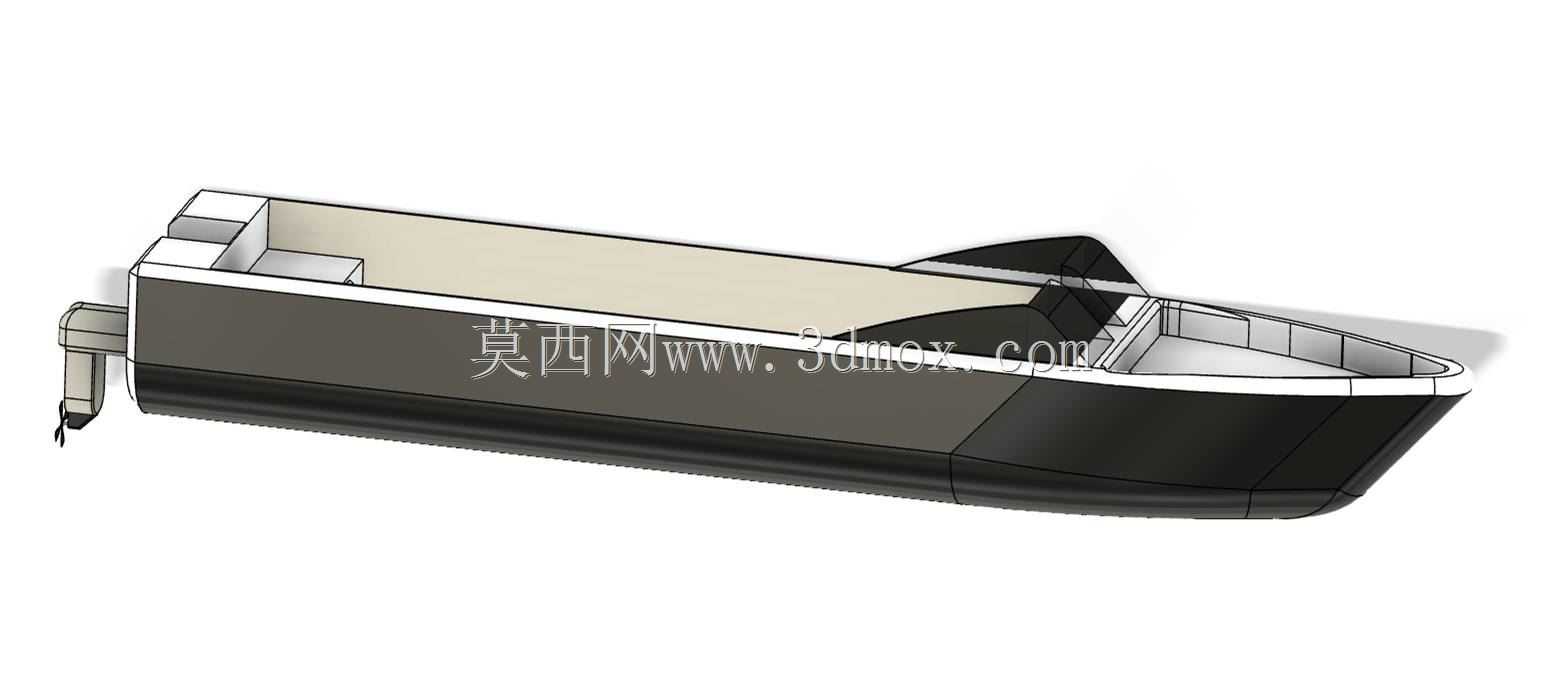

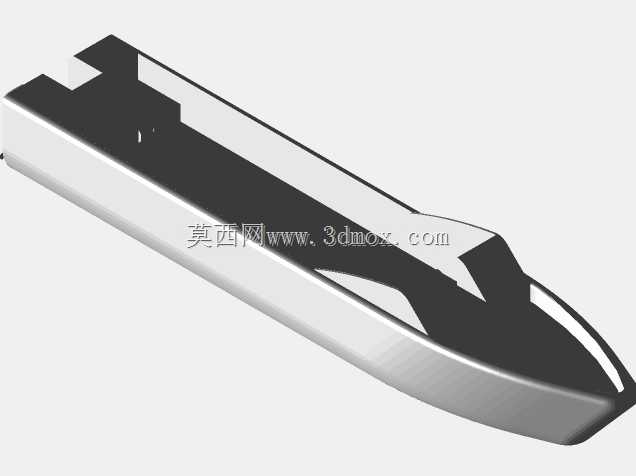

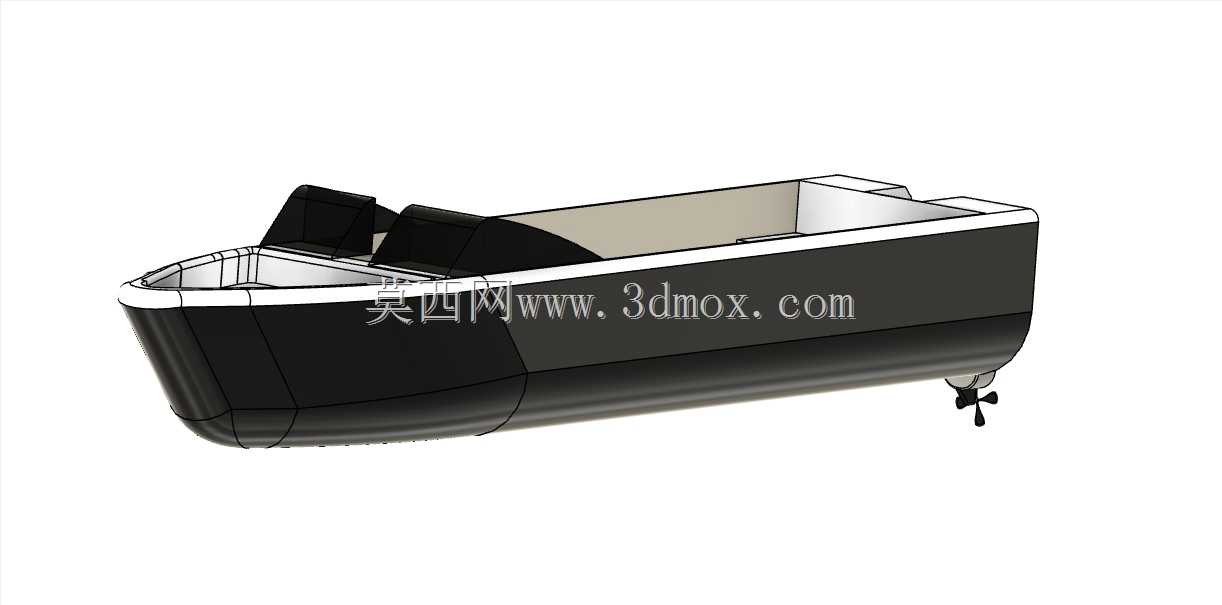

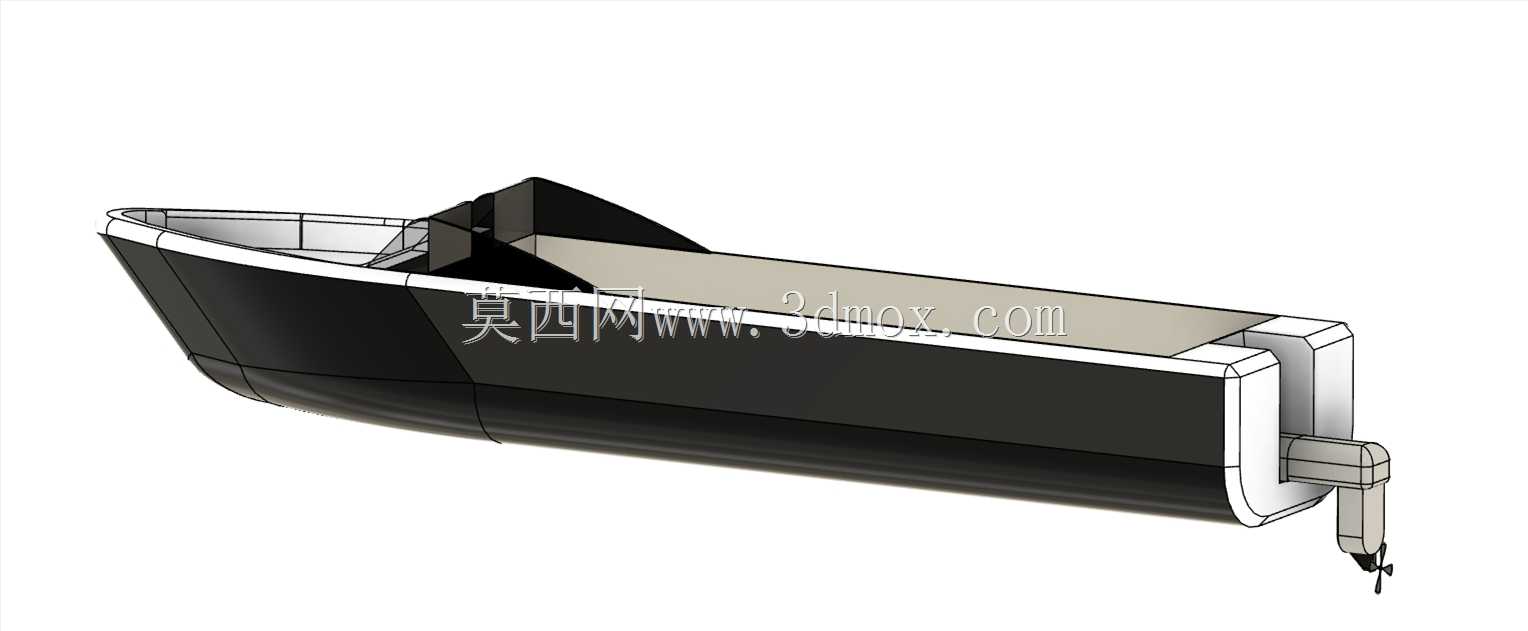

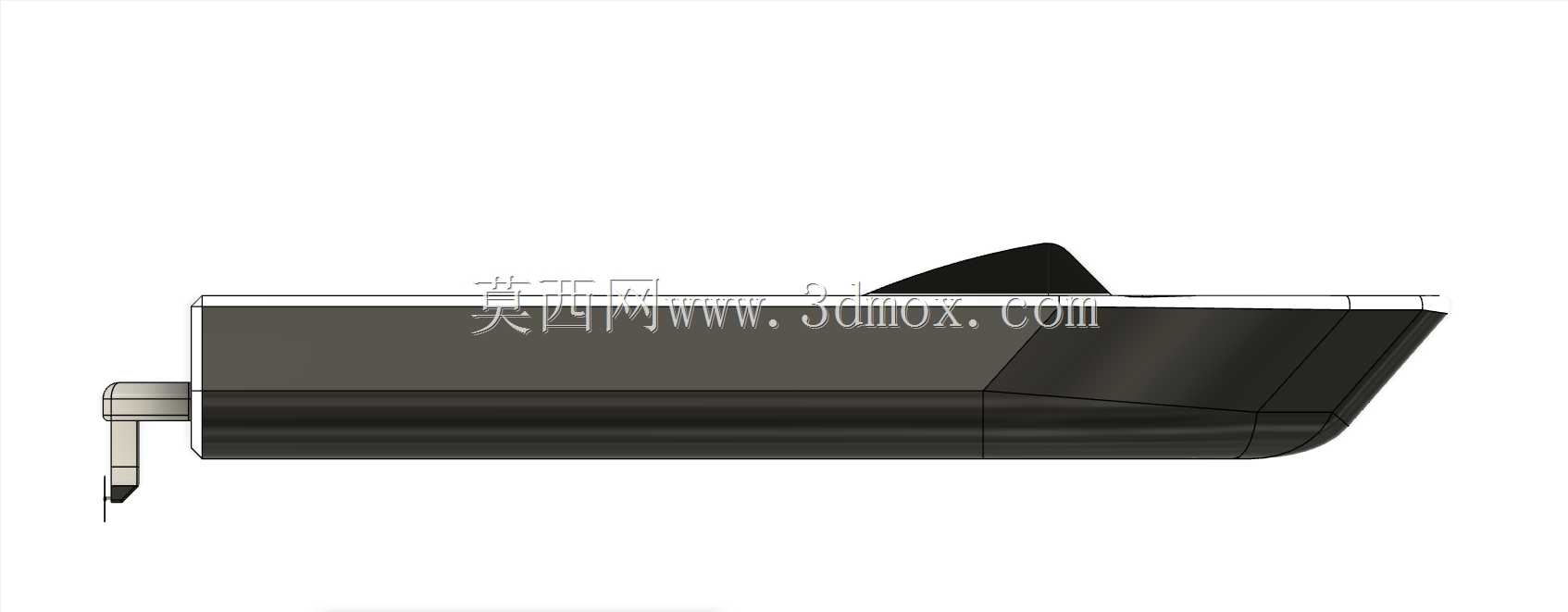

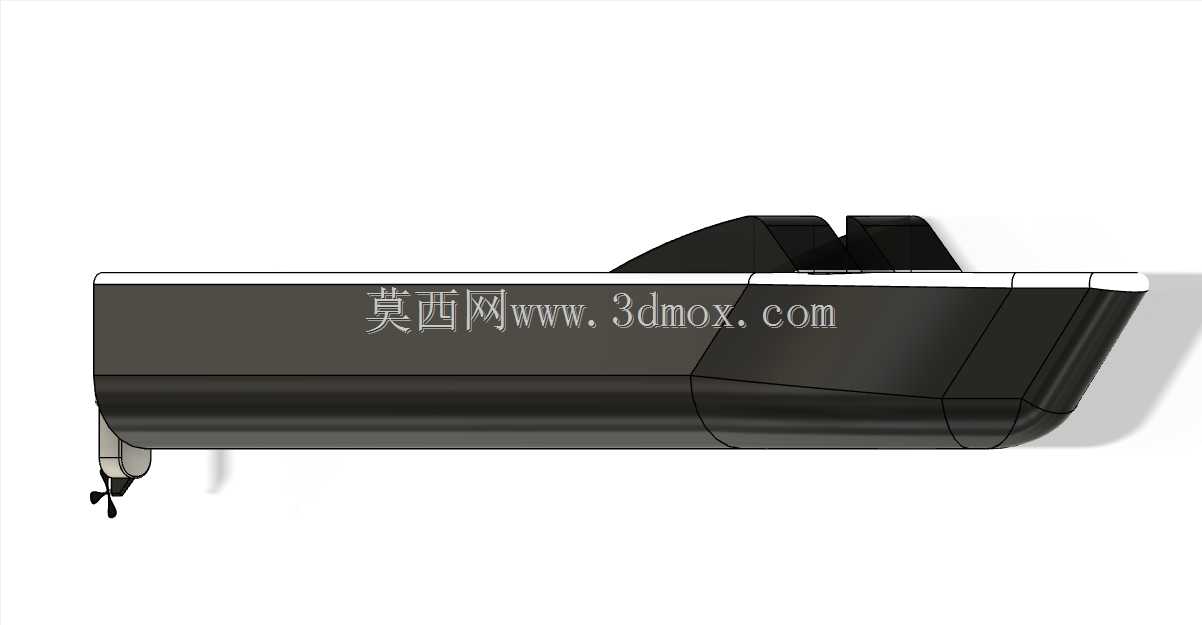

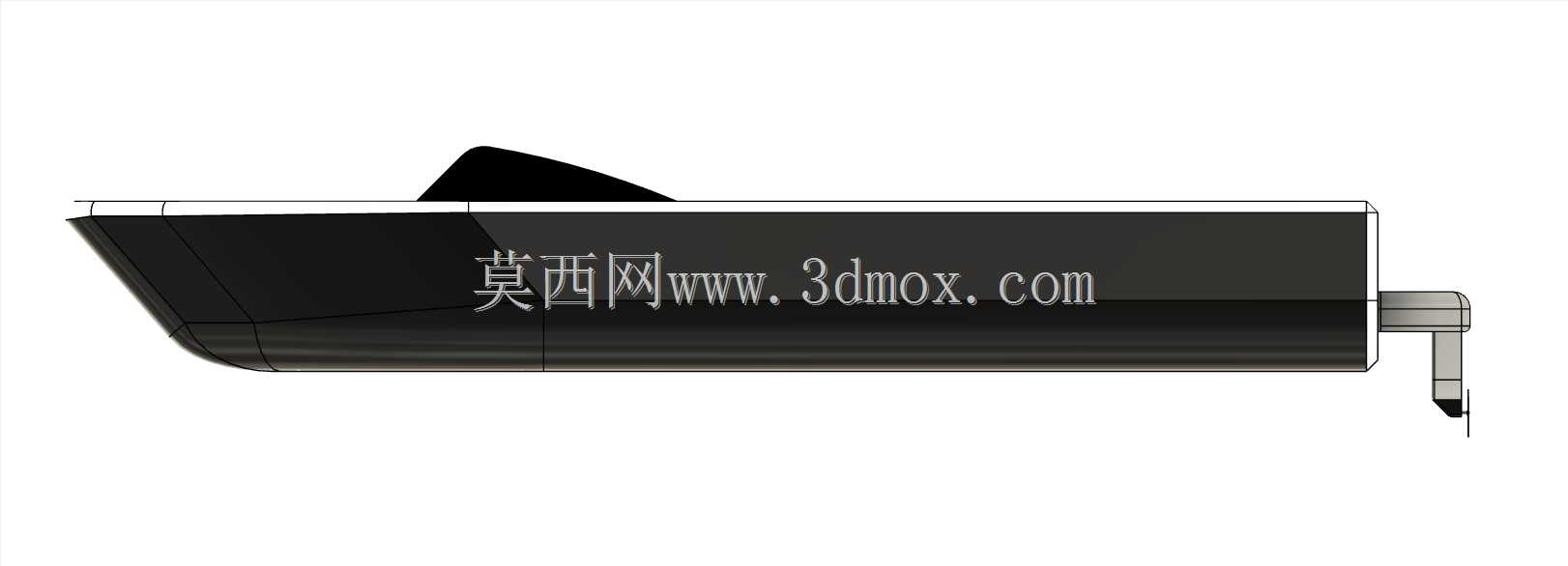

　　建模过程中首先从船体型线入手，先绘制半宽水线图、纵剖线图、横剖线图的三维基准线，通过放样命令生成主船体的外壳曲面，之后拆分出甲板、舱室隔板、动力安装基座、船首防撞结构这些独立的实体特征。外壳曲面做了连续的曲率检查，保证船首到船中位置的型线顺滑，降低航行时的兴波阻力，船底的折角线位置特意做了圆弧过渡处理，减少高速航行时的水流剥离带来的阻力激增。

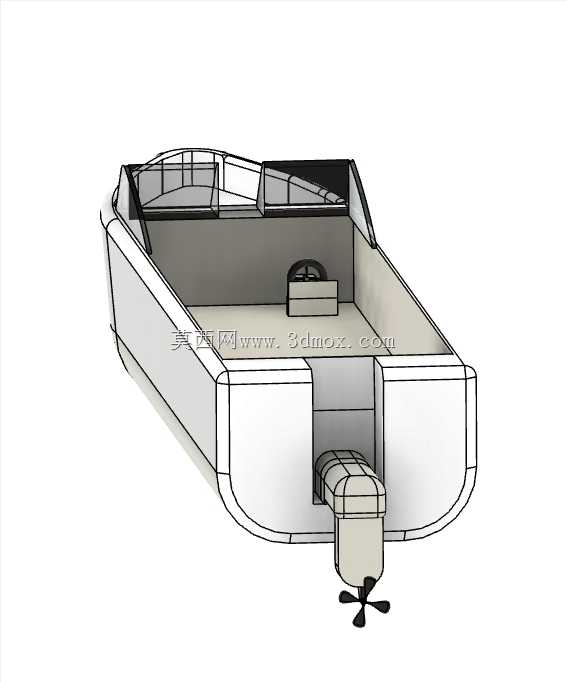

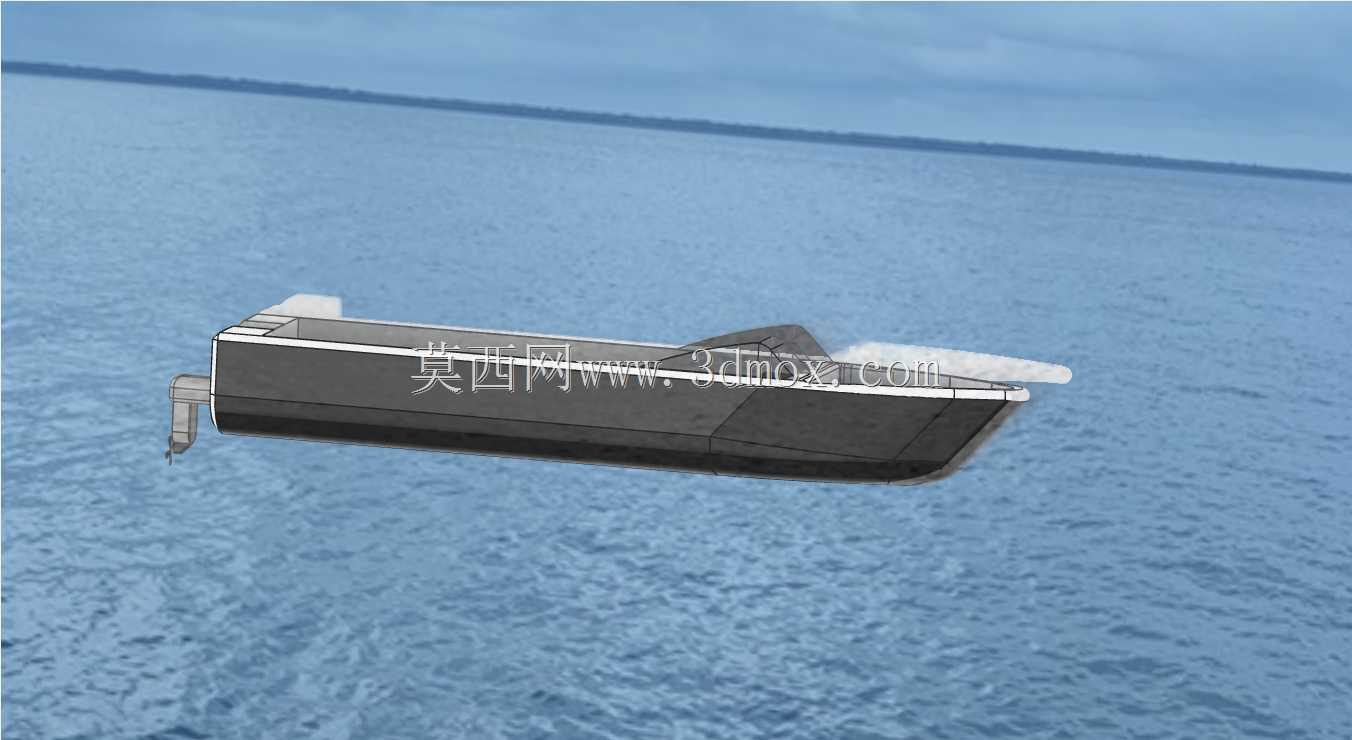

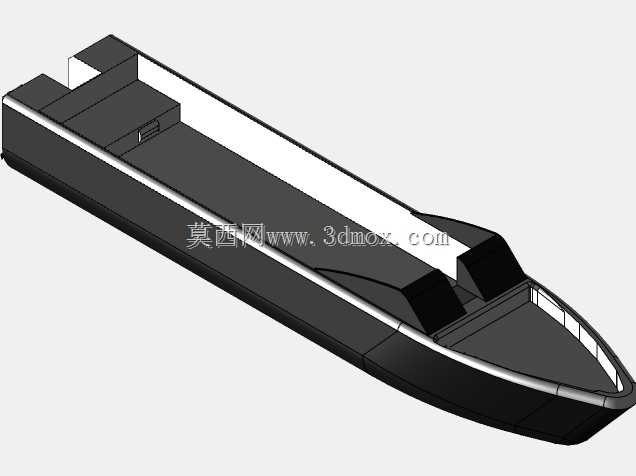

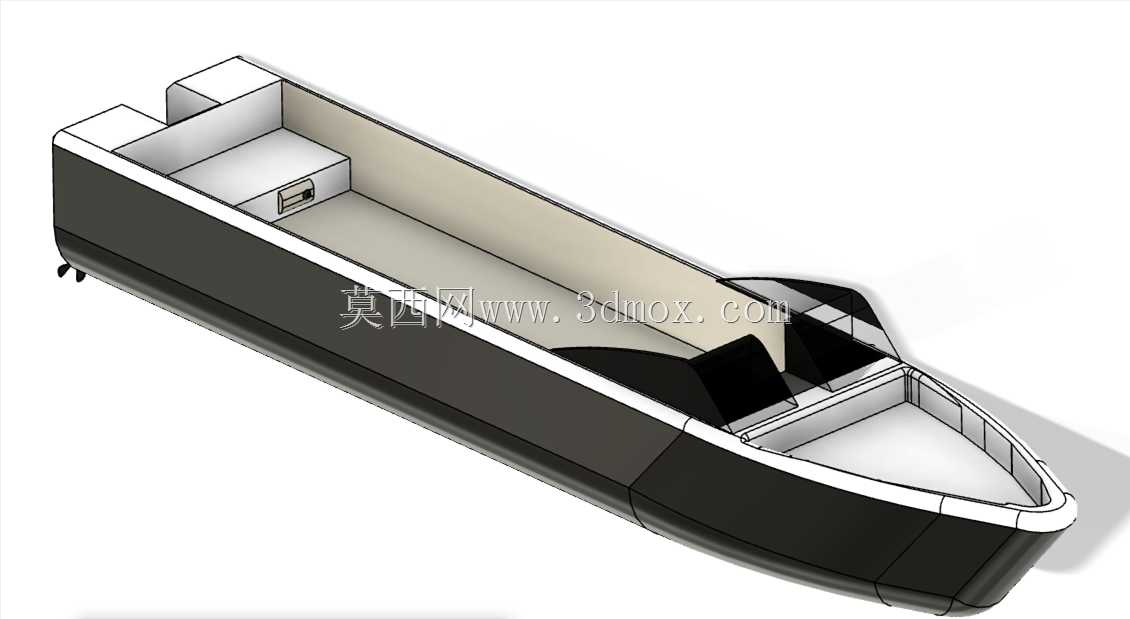

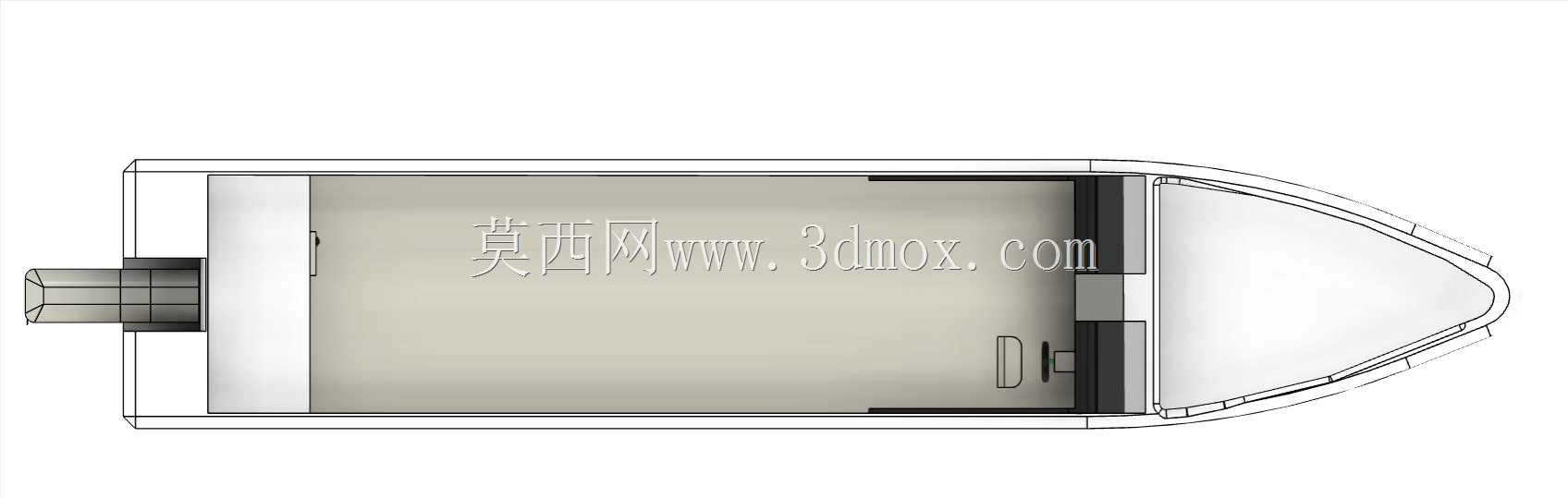

　　从实际使用场景来看，这款小艇适配内陆湖泊、近岸浅水区的通行需求，吃水深度控制在较浅的区间，船首的上扬角度经过反复调整，既保证高速航行时的抬头姿态稳定，也避免迎浪行驶时船头过多上浪。内部舱室的布局兼顾了储物空间和动力部件的检修便利性，动力舱预留了常规手工具的操作空间，日常维护时不需要大面积拆解甲板结构就能完成火花塞更换、齿轮箱油位检查这类常规操作。

　　建模时还特意考虑了不同材质部件的装配间隙，船体外壳的玻璃钢层厚度、内部金属加强筋的排布位置都在模型中做了明确的特征区分，后续如果要做结构强度仿真，可以直接提取对应的实体特征赋予材料参数，不需要重新做几何清理。船侧的护舷结构做了一体化的曲面设计，和主船体曲面保持G2连续，靠泊时能缓冲碰撞力，也不会因为突出过多增加航行阻力。
