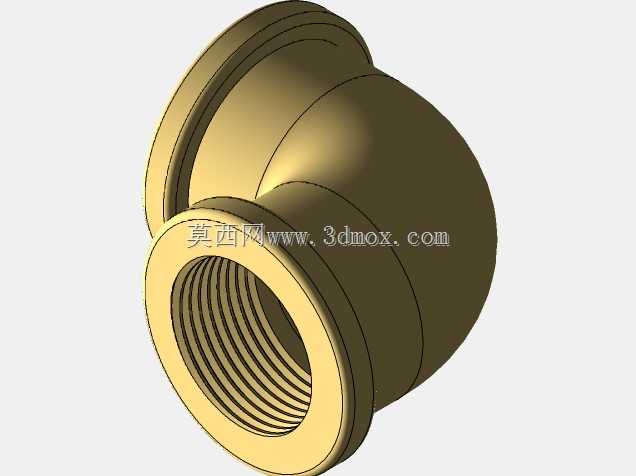

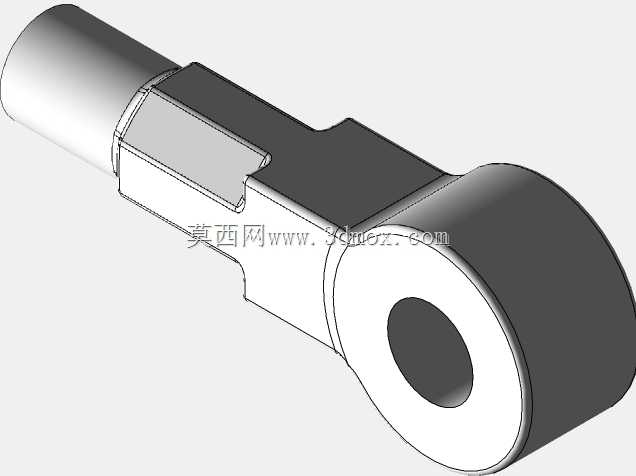

内螺纹连接90度转向弯管接头结构

日常做液压、气动、民用给排水管路排布的时候，经常会遇到管路需要直角转向的场景，这时候这类带内螺纹的90度弯头就是最常用的连接件，不用额外焊接或者弯折管路，直接通过两端的内螺纹和带外螺纹的管路、阀件对接，就能快速完成管路的直角转向，既可以降低管路弯折带来的流阻激增问题，也能减少管路对接的焊缝数量，提升管路系统的密封可靠性。做这个模型的时候，首先要先确定两端接口的公称通径，根据通径匹配对应的内螺纹参数，包括螺纹牙型、螺距、有效旋合长度，这些参数直接决定了接头能不能和现有管路适配，旋合长度不够的话承压的时候容易脱开，太长又会增加不必要的整体尺寸，占用过多安装空间。建模的时候先绘制弯头的中心流道轨迹，90度转弯的位置要做足够大的圆角过渡，不能做成直角折角，不然流体经过的时候会形成明显的涡流，不仅会增大管路的压力损失，带杂质的流体长期冲刷直角位置还容易造成壁面磨损失效。流道轮廓确定之后，按照设计的壁厚做实体偏移，要注意转弯位置的壁厚要做均匀性校验，避免外侧壁厚过薄导致承压能力不足，内侧壁厚过厚造成材料浪费。两端的法兰式凸缘结构，是用来做安装限位的，和管路对接的时候凸缘端面可以加密封垫片，旋紧螺纹的时候凸缘端面压紧垫片就能实现端面密封，比单纯靠螺纹密封的可靠性更高，适合中低压的流体输送场景。建模过程中先做旋转特征生成一端的带螺纹接口基体，再通过扫描特征生成中间的弯管过渡段，之后镜像生成另一端的接口结构，最后用异形孔向导或者螺纹扫描命令生成两端的内螺纹牙型，建模完成后要做干涉检查，确认流道全程没有突变的台阶，两端接口的同轴度、端面垂直度要符合管路安装的公差要求，避免对接的时候出现螺纹错扣、密封面压偏的问题。实际安装的时候要注意两个接口的朝向，因为是90度转向，要提前确认对接管路的排布方向，避免安装后和周边的设备、结构件产生干涉，这类弯头的安装边界要预留足够的扳手操作空间，方便后期维护的时候拆卸更换，不用大范围拆解周边管路。
