1英寸对焊式挠性管接头结构设计

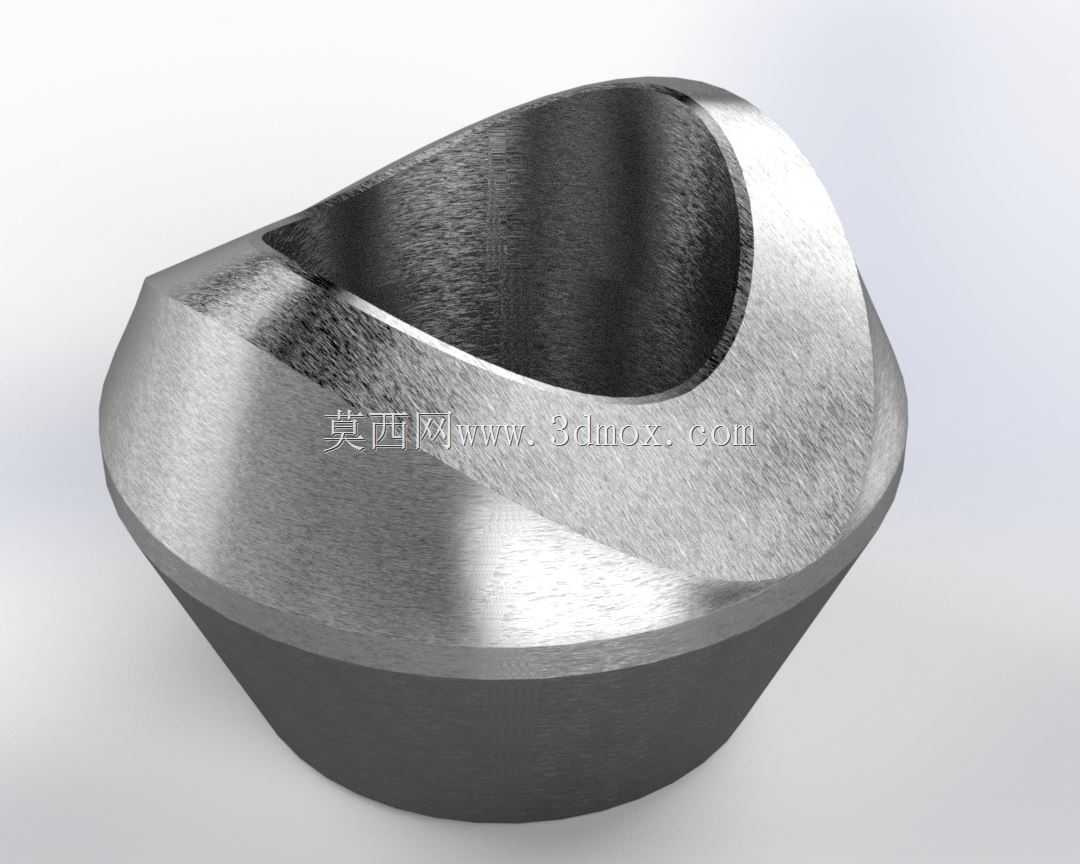

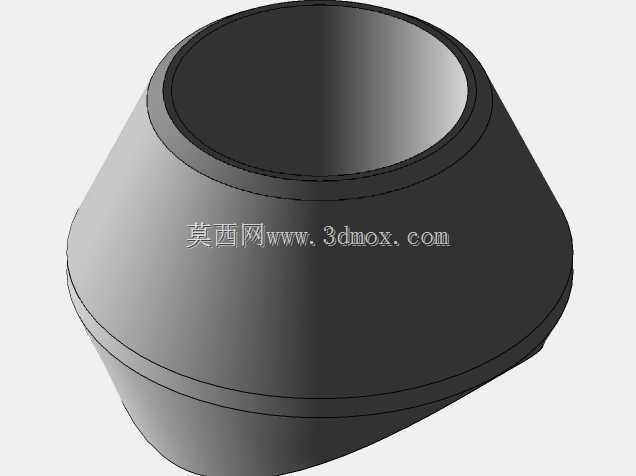

在工业管路布设场景里，这类1英寸规格的对焊挠性接头，常被用在存在小幅振动、安装同轴度偏差的管线衔接位置，比如车间压缩空气分支管路、中小型液压站的油路接驳、循环水系统的管线对接处，它能补偿管线安装时产生的角度偏差，吸收设备运行传递过来的小幅振动，避免硬连接焊缝长期受交变应力出现开裂泄漏。从结构设计上看，接头整体采用锻压成型的本体结构，下端为直筒对焊端，可直接与同规格的1英寸无缝钢管焊接固定，上端为斜切式承插配合面，配合面做了精密机加工，保证对接后的密封贴合度，本体过渡段采用圆滑变径结构，避免应力集中，整体壁厚均匀，能承受常规工业管路的工作压力。建模的时候先从基准轴入手，先绘制下端圆柱段的截面轮廓，旋转生成主体基础结构，再在上端基准面建立偏移角度的参考平面，绘制斜口的截面轮廓，通过拉伸切除生成斜向的配合面，之后对内外棱边做符合焊接工艺要求的倒角处理，外表面的过渡圆角按照流体管路的流阻要求设置，避免介质流通时在拐角处形成紊流。安装边界上，下端对焊端的外径与1英寸标准钢管外径匹配，焊接时不需要额外加工坡口，现场安装可直接对接施焊，上端斜口的角度经过校核，能适配最大5度以内的管线角度偏差，安装时不需要强制掰正管线，就能完成对接，大幅降低现场施工的难度。建模过程中要注意配合面的粗糙度要求，在三维软件里对配合面单独做外观标识，区分焊接面与密封配合面的加工要求，本体的材质选用常用的20号碳钢，建模时赋予对应的金属材质外观，渲染后能直观呈现加工后的金属质感，方便结构评审时确认外观与结构的合理性。这类接头相比普通的硬对接接头，不需要额外加装密封垫片，依靠焊接和配合面的贴合实现密封，减少了管路的泄漏点，在长期运行的管路系统里能降低维护频次，尤其适合管线排布紧凑、安装空间有限，无法做精准同轴定位的管路布设场景，建模时还要核对焊接位置的空间余量，保证焊接操作时焊枪有足够的作业空间，不会出现焊接干涉的问题。
