辐板式直齿圆柱传动齿轮结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:280393
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计
  • 辐板式直齿圆柱传动齿轮结构设计

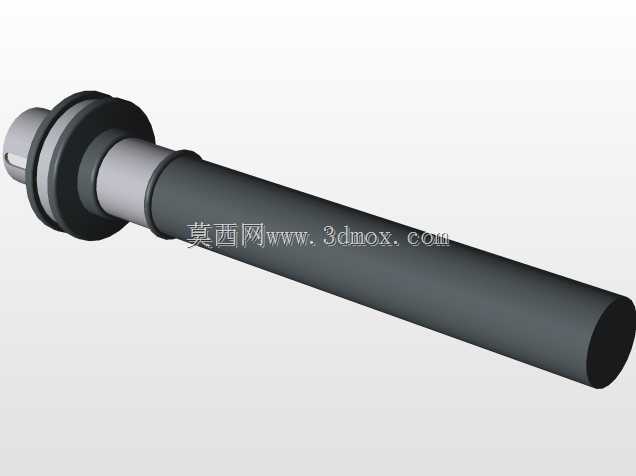

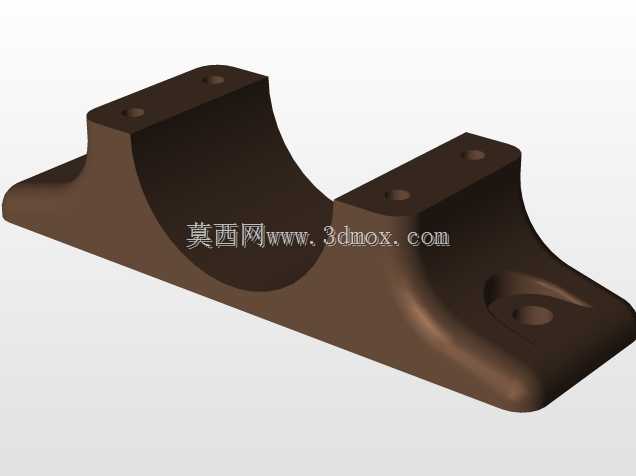

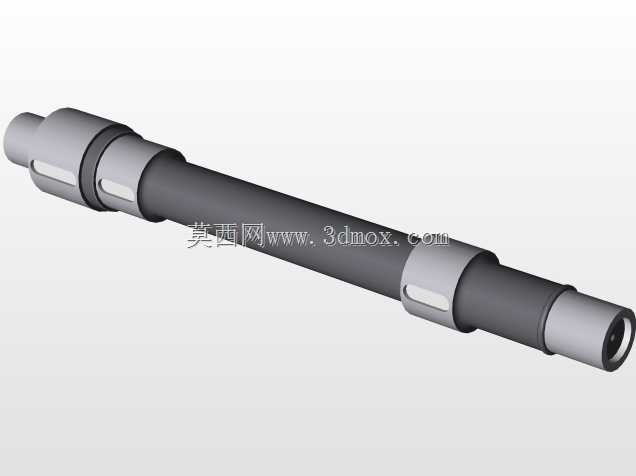

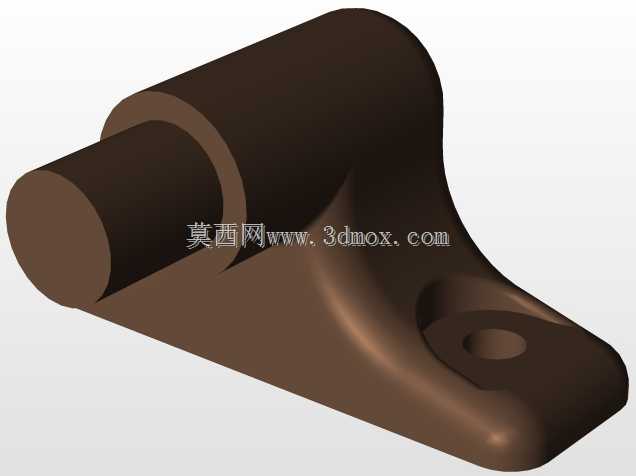

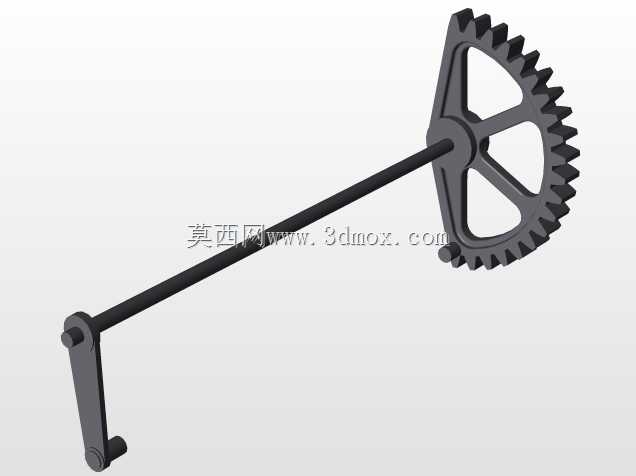

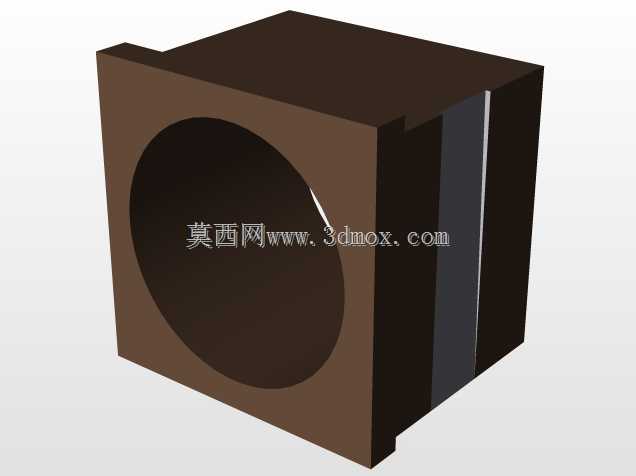

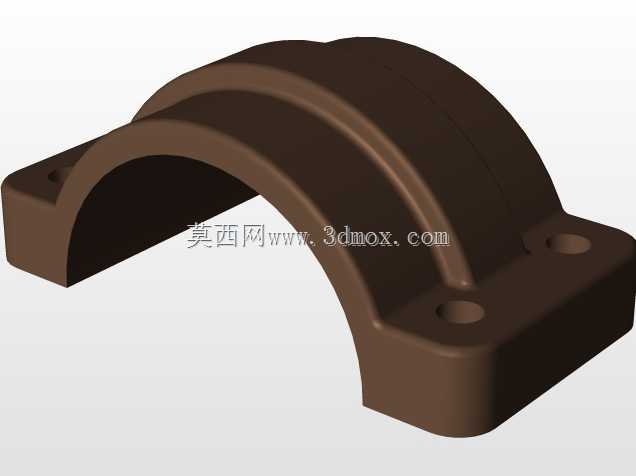

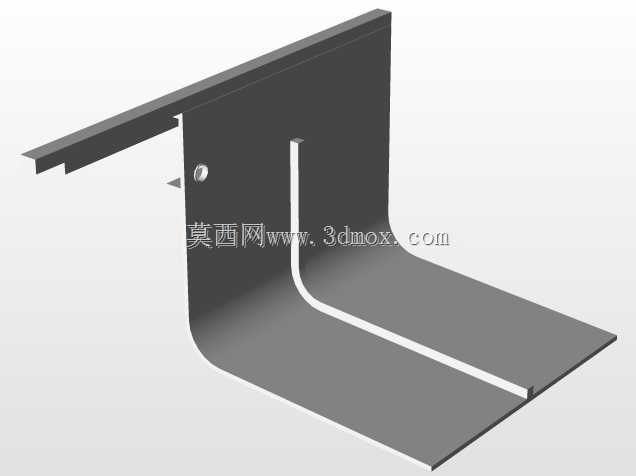

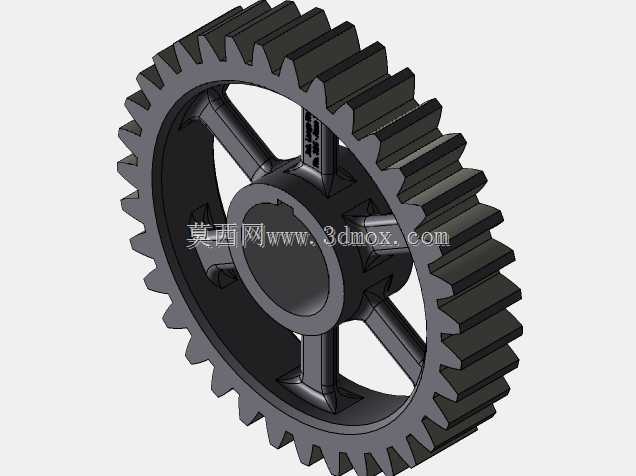

这类辐板式直齿圆柱齿轮,多应用在中低速、中等载荷的动力传递场景中,常见于普通机床进给箱、小型输送机传动单元、农用机械减速机构里,核心作用是在平行轴之间传递恒定转速比的旋转动力,相比实心齿轮能有效降低自身重量,减少转动惯量带来的启停冲击,同时兼顾轮体的结构刚度,避免大尺寸齿轮采用实心结构造成的材料浪费与装配负重过高问题。从结构设计逻辑来看,轮缘部分的厚度需要匹配齿根弯曲强度要求,保证轮齿在承受额定周向力时不会出现轮缘断裂,辐板采用四筋对称布局,是为了在减重的同时均匀分散轮毂传递来的扭矩,避免应力集中在单条筋板与轮缘的连接位置,轮毂的内孔尺寸需要匹配对应安装轴的直径,键槽位置按照平键连接标准设计,保证扭矩传递过程中不会出现轴与轮毂的相对滑动,齿宽的取值需要满足接触强度要求,同时控制轴向安装尺寸,避免占用过多的传动箱内部空间。建模过程中,首先需要确定齿轮的基本参数,包括模数、齿数、压力角、齿顶高系数等基础几何参数,先绘制齿廓的渐开线曲线,通过阵列生成全部轮齿的齿形轮廓,拉伸生成轮齿的实体部分,之后绘制轮缘、辐板、轮毂的回转截面,通过旋转特征生成轮体的基础结构,再对筋板与轮缘、轮毂的连接位置做圆角过渡处理,降低应力集中系数,最后对内孔的键槽进行切除特征建模,完成整体结构后还需要验证装配干涉情况,确认齿轮在啮合过程中不会与相邻的轴套、轴承端盖等部件发生运动干涉。实际选型应用时,需要注意安装轴的同轴度公差,避免齿轮偏载造成齿面局部磨损过快,同时要保证啮合侧隙在合理范围内,侧隙过小会导致运转卡滞、润滑脂无法进入齿面,侧隙过大则会出现传动反向间隙过大、换向冲击的问题,辐板上的减重孔除了减重作用,也可以作为吊装孔使用,方便大尺寸齿轮的装配与拆卸作业,齿面的加工精度等级需要匹配应用场景的转速要求,普通传动场景采用8级精度即可满足使用需求,高速传动场景则需要更高的齿形与齿向精度,降低运转过程中的振动与噪声。
