RC模型用城堡160HV电子速度控制器结构

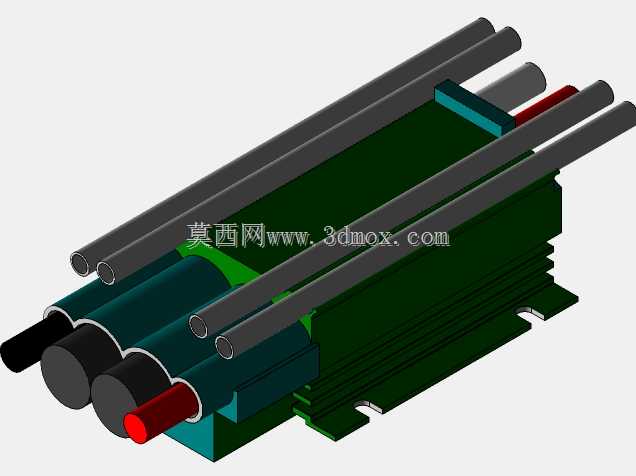

做RC模型动力系统适配的时候，这类高压电子速度控制器是油改电、大比例攀爬/平跑车型的核心动力管控部件，日常适配场景覆盖1/5及以上比例遥控车模、大载重航模固定翼这类需要持续大电流输出的动力场景，核心作用是接收接收机的油门信号，动态调整动力电池向驱动电机输出的电流大小，实现动力输出的线性调控、刹车反推以及过流保护功能，避免大负载工况下电机堵转烧毁电池组。从结构设计来看，这款控制器采用多电容并排卧式布局，主功率管散热基座直接延伸出带安装孔的固定耳，安装孔位间距适配主流RC模型的设备舱安装标准，整体外形做了高低错落的分层设计，电容组突出于主控板上方，信号输出线与动力输入线分两侧排布，避免大电流动力线与弱信号线之间产生电磁干扰，接线端做了不同颜色的区分，红色对应电池正极、黑色对应负极，其余灰色线缆对应电机三相输出与信号反馈通道，装配时能快速区分接线定义，减少错接概率。建模阶段采用SolidWorks完成全结构绘制，第一步先根据实测的安装边界尺寸绘制散热基座的基体特征，拉伸切除出固定耳的安装通孔，同时在基座表面做出散热鳍片的阵列特征，保证散热结构与实际产品的换热面积一致；第二步绘制主控板的分层结构，在板件表面预留电容、功率管的安装定位槽，定位槽的尺寸公差按照电子元器件的实际封装尺寸设定，保证虚拟装配时电容、接线端子能完全贴合安装位；第三步绘制卧式排布的电解电容模型，按照实际产品的排布间距完成阵列装配，同时绘制不同线径的动力线与信号线，线缆部分采用扫描特征完成，还原出线缆的自然弯曲形态，最后对不同结构部件赋予对应材质外观，散热基座做阳极氧化深绿质感、电容外壳做黑色哑光质感、接线端做金属裸露质感，完成整体模型的装配校验。整个建模过程严格对照实物的安装边界做尺寸约束，所有突出结构的高度都控制在RC模型设备舱的通用限高范围内，固定耳的开孔位置能直接适配主流模型的安装座，导出的模型可直接用于模型车设备舱的布局干涉校验，也能作为RC动力系统改装的结构参考，帮助玩家提前规划设备舱内的走线与固定方案，避免实际装配时出现电容顶到车壳、接线弯折半径过小的问题。
