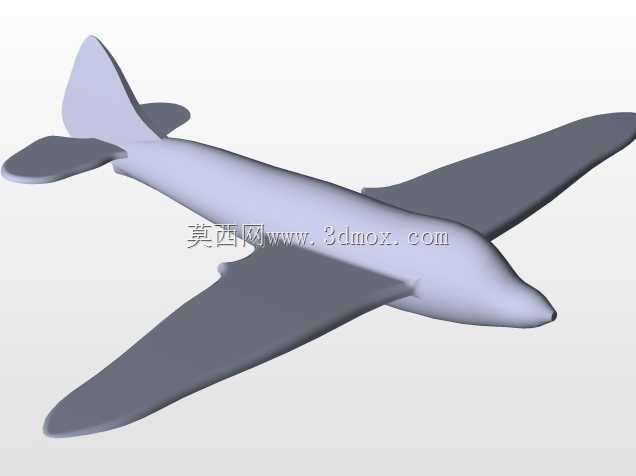

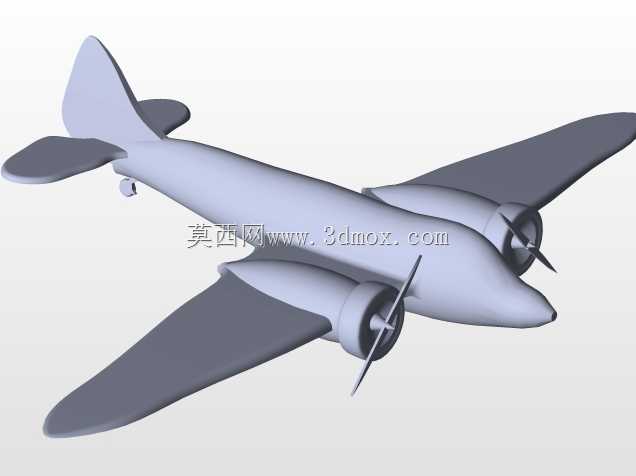

AS.6特使双发螺旋桨运输机三维数模

这款双发螺旋桨运输机的三维建模，首先从机身曲面构建入手，先绘制机身纵向基准轮廓线，结合半硬壳式机身的截面变化规律，在不同站位绘制闭合截面草图，通过放样凸台生成主体机身曲面，再对机头驾驶舱区域做曲面曲率连续调整，保证气动外形顺滑无折角。机翼部分采用中单翼布局，先确定机翼安装角与上反角基准，绘制翼根到翼尖的翼型剖面，通过引导线放样生成机翼实体，再对机翼与机身的连接区域做曲面过渡处理，避免应力集中的同时保证气动衔接顺畅。尾翼部分包含垂尾与平尾，分别按照安定面与操纵面的分割线做实体拆分，保证各舵面的偏转边界符合实际结构逻辑。动力短舱的建模先匹配发动机安装位置，绘制短舱的流线型轮廓，通过旋转与放样组合生成短舱实体，再匹配螺旋桨的安装轴位，构建三叶螺旋桨的实体模型，保证桨叶的扭转角从根部到尖部的渐变符合气动设计要求。起落架部分采用后三点式布局，先确定主起落架与尾轮的安装点位，构建起落架支柱与机轮的简化实体，匹配收放机构的运动边界，保证起落架与机身、机翼的间隙符合安装要求。建模过程中先完成整体外形的曲面搭建，再逐步拆分各部件的实体结构，对机身内部的框、梁站位做基准面标记，方便后续结构深化时的定位参考。这类螺旋桨运输机多用于短途支线运输、通用航空作业场景，可执行小批量货物转运、人员通勤、低空勘探等飞行任务，建模时需重点关注各气动面的相对位置精度，保证机翼、尾翼的安装角、上反角、后掠角等参数符合原始机型的设计值，同时预留各系统部件的安装空间，比如动力短舱内的发动机安装位、机身内的货舱边界、驾驶舱的视野范围等，在曲面建模阶段就同步校核各部件的干涉情况，避免后续装配时出现尺寸冲突。完成主体结构建模后，对各部件做外观圆角处理，尤其是机身与机翼、尾翼的连接区域，短舱与机翼的衔接区域，都做了曲率连续的圆角过渡，既还原真机的外形特征，也符合航空结构的工艺设计逻辑。
