达索阵风多用途军用喷气式战机结构设计

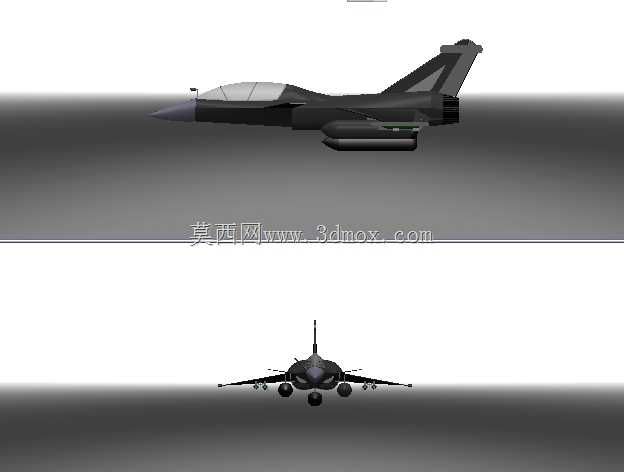

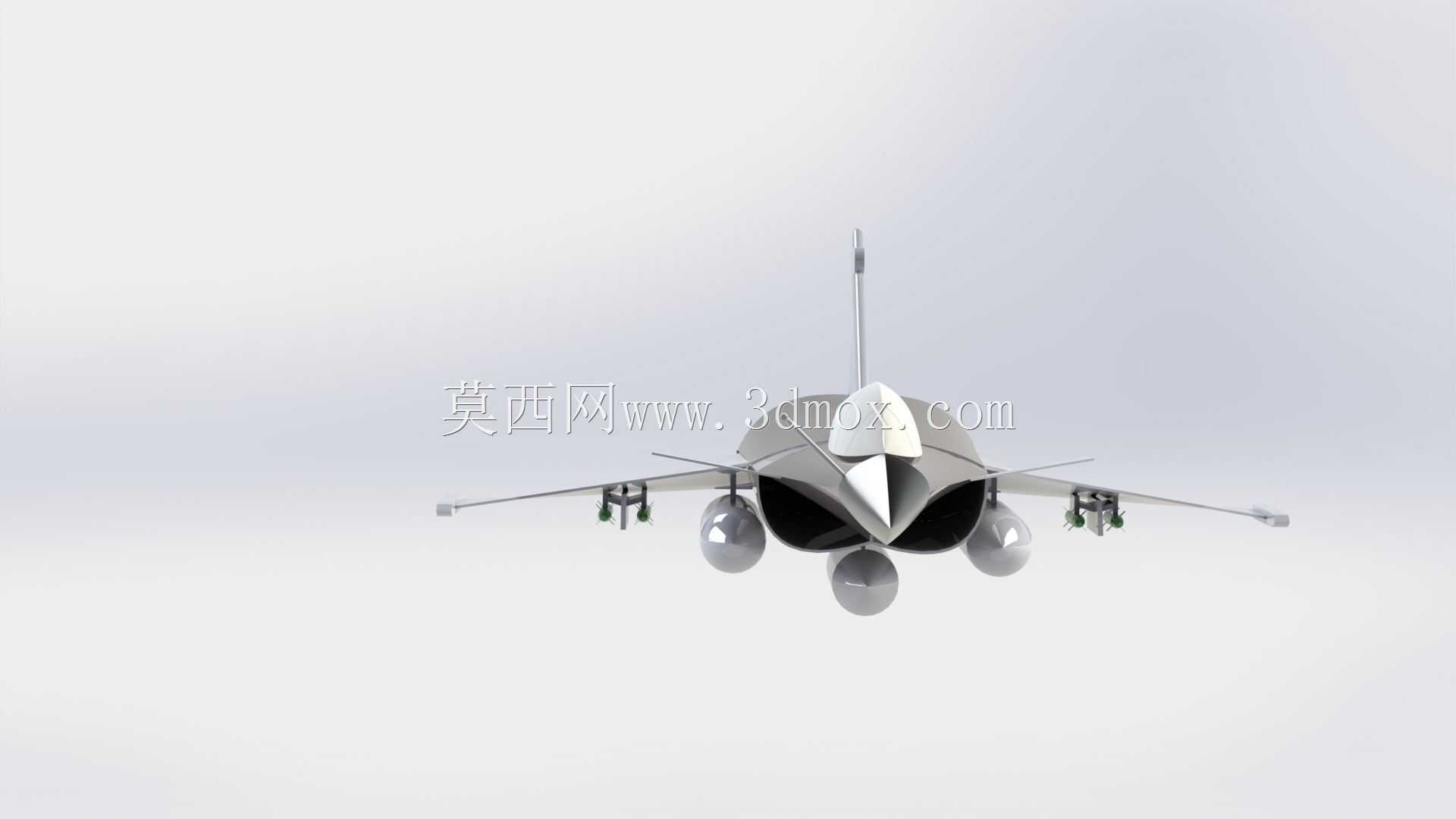

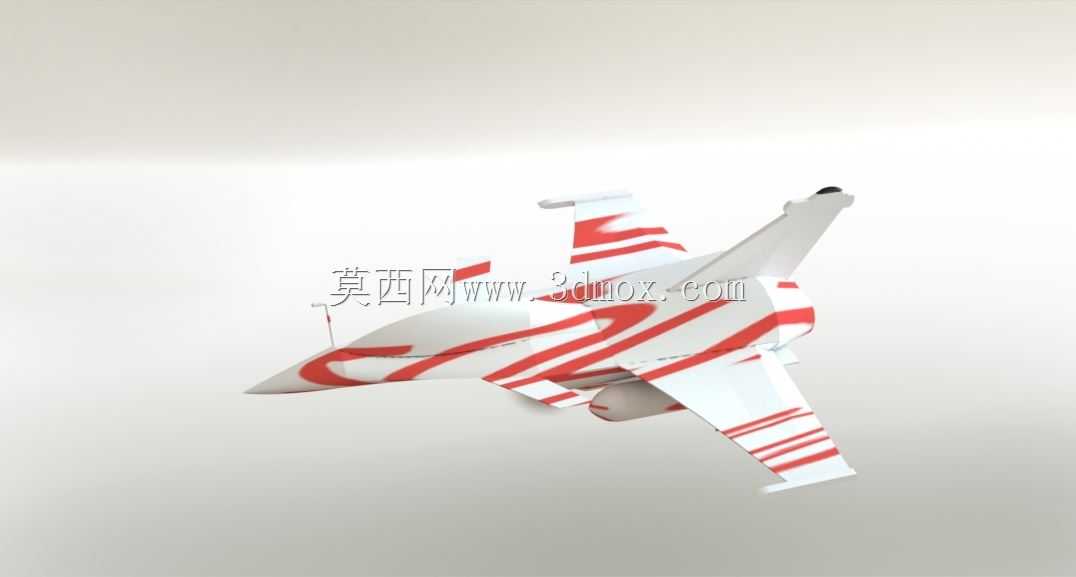

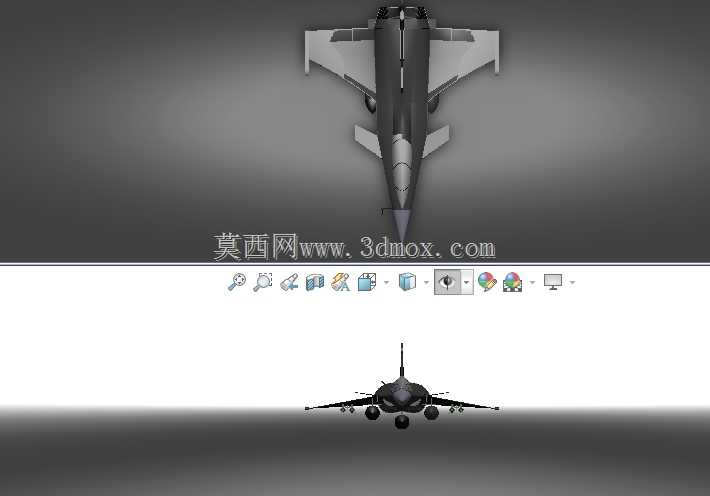

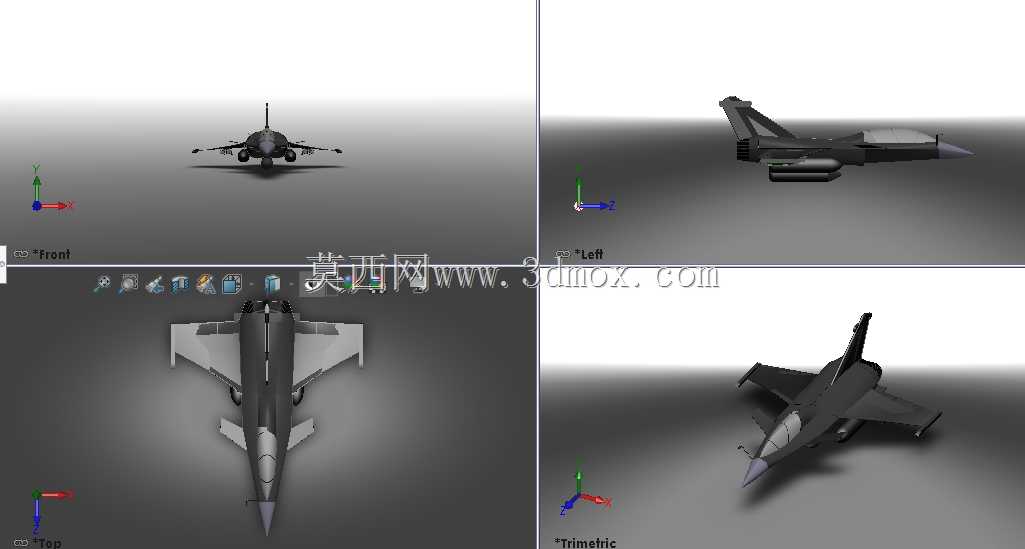

在军用航空装备的结构设计领域，多用途战机的三维建模需要兼顾气动效率、结构强度与机载设备安装边界的多重约束，这款双发鸭式布局战机的建模过程，首先从气动外形的基准线搭建开始，先在草图环境绘制机身纵向对称面的轮廓控制线，确定机头雷达罩锥度、座舱盖隆起高度、机身中段截面变化率以及尾喷管的收敛角度，同时同步标定鸭翼与主翼的相对安装位置，确保近距耦合布局的涡流耦合效应在模型阶段就符合气动设计的基本逻辑。建模过程中优先处理机身主承力框的位置分布，沿着机身纵向每隔一定间距设置框位基准，对应起落架舱、内置油箱、航电设备舱、发动机安装舱的实际安装边界，避免后续外形曲面完成后出现内部设备干涉的问题。机翼建模阶段先构建翼型的基准截面，从翼根到翼梢设置多个过渡截面，控制机翼的后掠角、上反角以及扭转角度，同时预留襟翼、副翼的作动机构安装空间，鸭翼的转轴位置需要与机身前部的承力结构做关联设计，确保偏转角度的活动范围内不会与机身蒙皮发生干涉。尾翼部分包含垂直安定面与腹鳍结构，建模时需要匹配机身尾部的流场特性，垂尾的后掠角度与高度需要满足航向稳定性的设计要求，尾喷管部分需要区分收敛段与扩张段的结构，预留发动机安装的同轴度基准。起落架部分按照前三点式布局建模，前起落架布置在座舱下方的承力框位置，主起落架收纳于机翼根部与机身衔接的舱段内，建模时需要完整还原起落架收放的运动路径，确保收放过程中不会与周边结构、管路发生碰撞。机载设备的安装边界在建模中需要逐一预留，包括机头雷达的安装锥面、座舱内的航电设备安装位、机身表面的传感器开口、武器挂点的接口位置，每一处挂点都需要标定承载能力对应的结构加强区域，从翼根到翼梢的挂点载荷依次递减，对应不同的挂载适配需求。建模完成后需要做整体的干涉检查，验证各活动面的偏转行程、起落架收放路径、维护口盖的开启空间是否符合实际使用要求，曲面部分需要做连续性检查，确保机身表面的光顺度满足气动减阻的需求，所有的圆角、过渡曲面都要匹配实际战机的蒙皮拼接工艺，避免出现不符合制造逻辑的尖锐棱角。这类战机模型可用于航空装备的结构教学、气动布局原理演示、机载设备安装适配验证等场景，帮助结构设计从业者理解军用战机的整体布局逻辑与结构设计要点，掌握从气动外形到内部结构的协同建模思路。
