透明罩内置彩色鱼形创意摆件结构设计

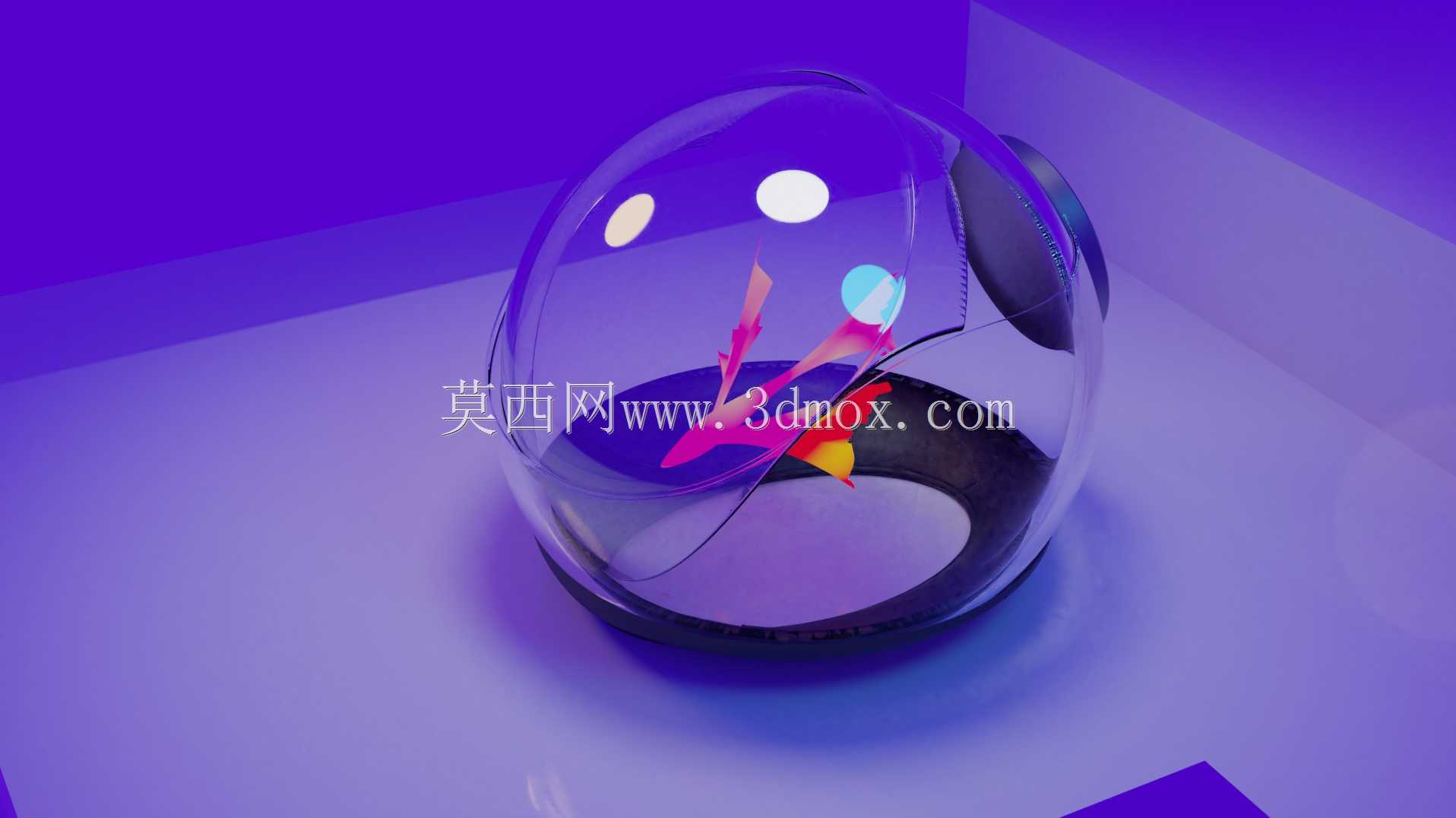

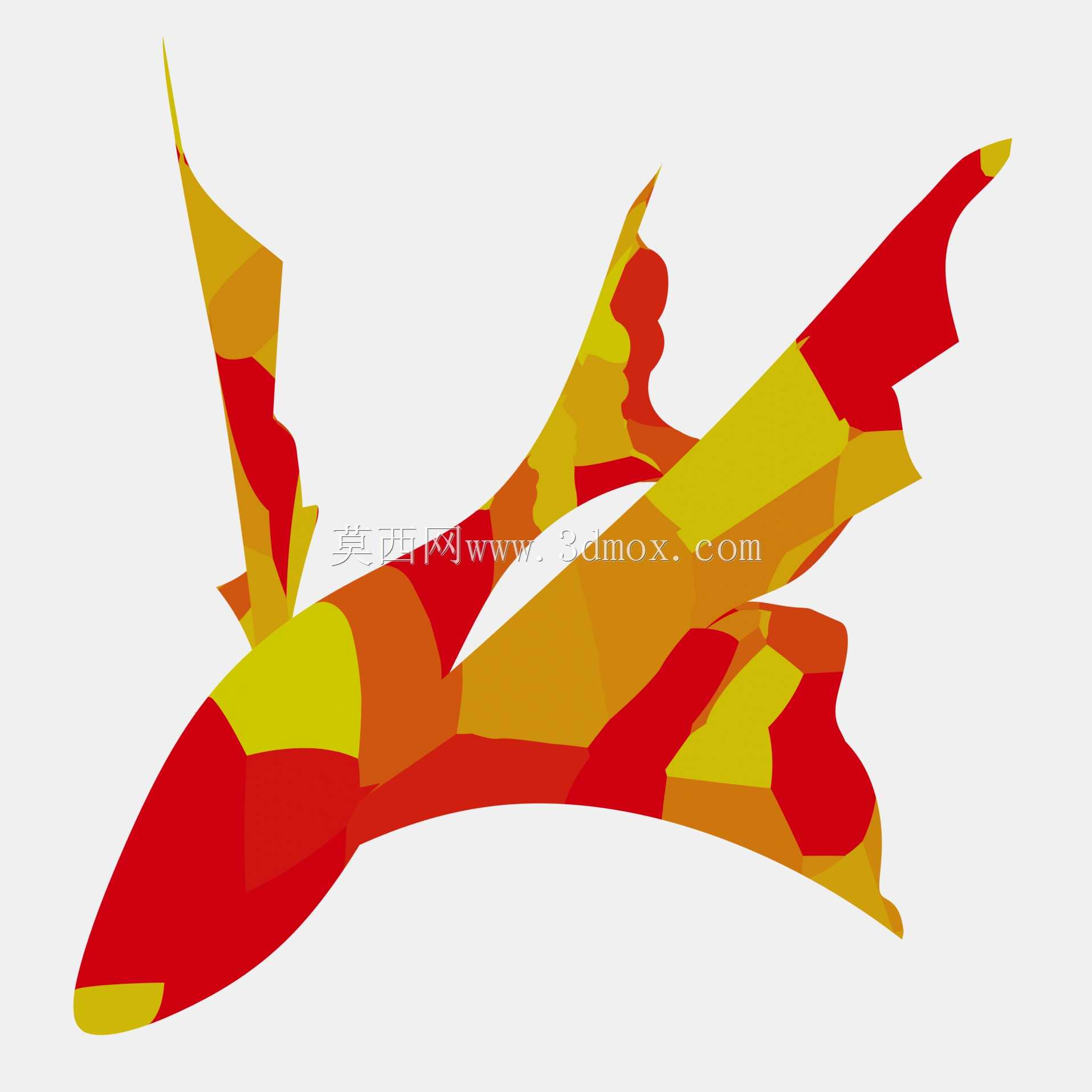

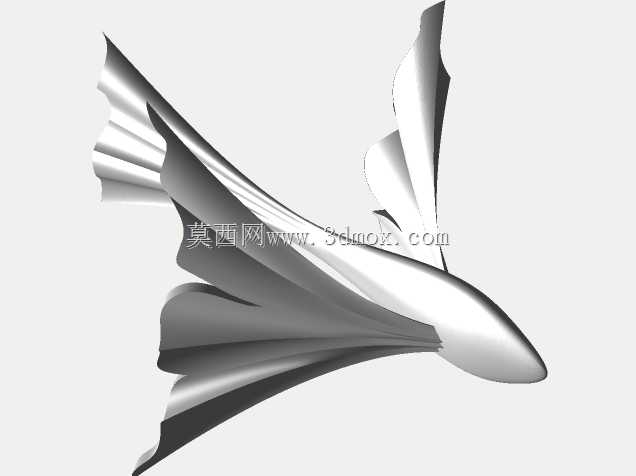

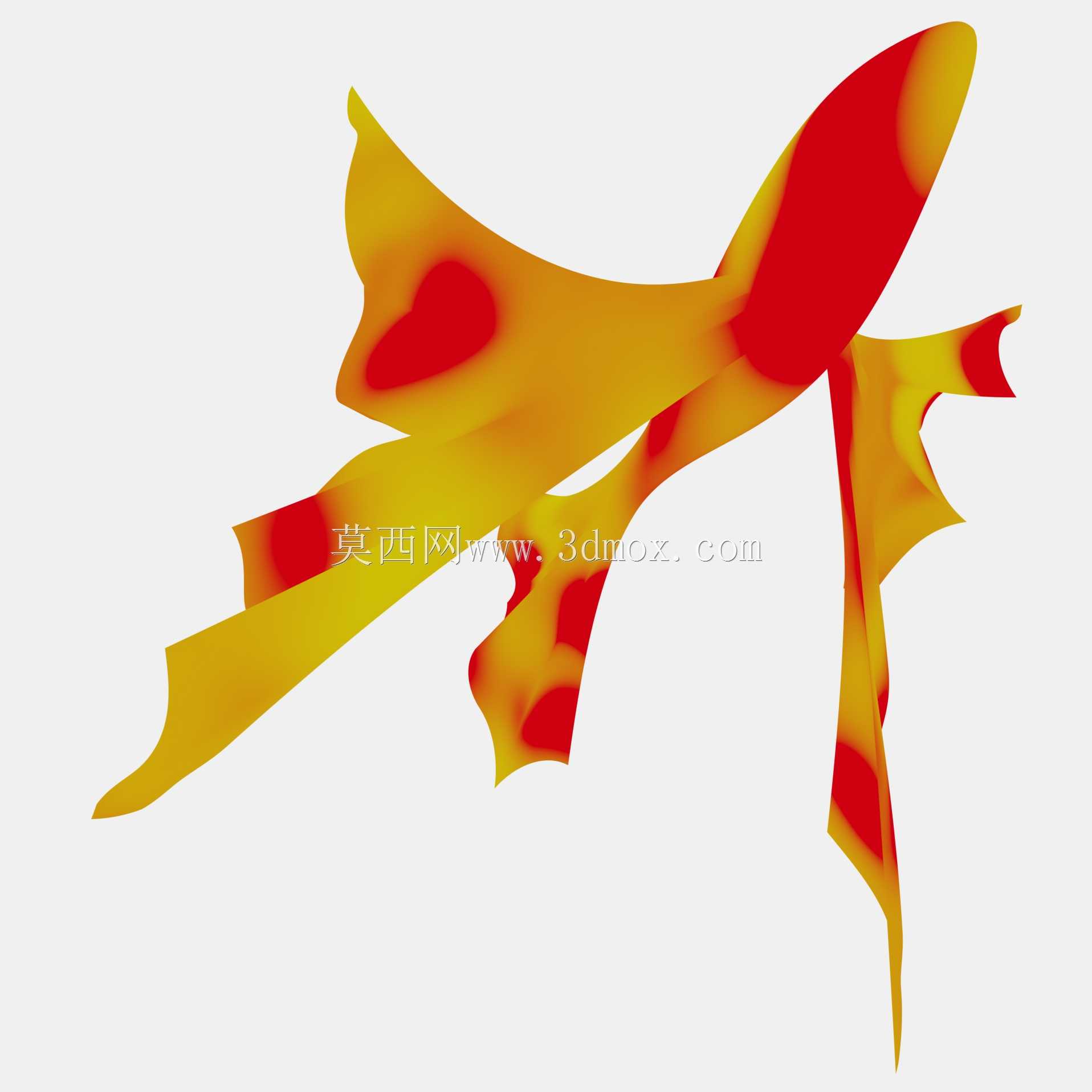

做这个仿生鱼陈设件的三维结构时，最先要敲定的是外层透明罩的曲面边界，这类陈设件多用于文创展示、主题空间造景场景，实际落地时既要保证内部鱼形构件的可视角度，也要兼顾日常摆放的稳定性，不能出现头重脚轻的倾覆问题。建模初始先绘制底部配重底座的轮廓，底座采用内凹环形结构，边缘做R3的圆角过渡，避免尖锐棱边划伤接触面，底座的安装边界控制在直径120mm范围内，适配多数桌面、展架的摆放尺寸，底座与透明罩的配合采用止口结构，配合间隙留0.15mm，既方便组装也不会出现晃动松脱。外层透明罩为蛋形回转曲面，建模时先绘制半侧轮廓样条曲线，通过回转命令生成基础曲面，再对曲面做厚度分析，均匀控制壁厚在2mm，保证透光性的同时具备足够的抗冲击强度，曲面完成后要做曲率连续性检查，避免出现光影扭曲影响展示效果。内部的鱼形构件采用仿生流线型设计，参考真实鱼类的大鳍结构做简化处理，鳍片部分做薄至0.8mm的薄壁结构，鱼身主体做渐变色彩的分区结构，建模时先勾勒鱼身的中心骨架曲线，再通过放样命令生成鱼身主体曲面，鳍片部分单独绘制轮廓后做曲面加厚，各鳍片与鱼身主体的连接位置做R1的圆角过渡，避免应力集中导致构件断裂。建模过程中先完成所有零件的单独建模，再进入装配环境做配合约束，透明罩与底座采用同轴心配合加面重合配合，内部鱼形构件通过底部的隐藏定位柱与底座固定，定位柱直径3mm，插入深度5mm，保证鱼形构件在罩内的位置居中，不会随摆放晃动偏移。完成装配后要做干涉检查，确认透明罩内壁与鱼形构件的最小间隙保持在5mm以上，避免组装时出现刮蹭蹭掉表面涂层，同时要做重心验算，将整体重心控制在底座高度的1/3位置，保证摆放时的稳定性。这类构件实际使用时无需额外安装固定，直接放置于展示面即可，曲面部分的建模精度控制在0.02mm，可直接对接3D打印或者注塑开模的生产需求，透明罩部分如果采用亚克力材质，建模时预留的收缩率为0.5%，底座如果采用ABS材质，收缩率预留0.6%，匹配常规注塑工艺的生产参数。
