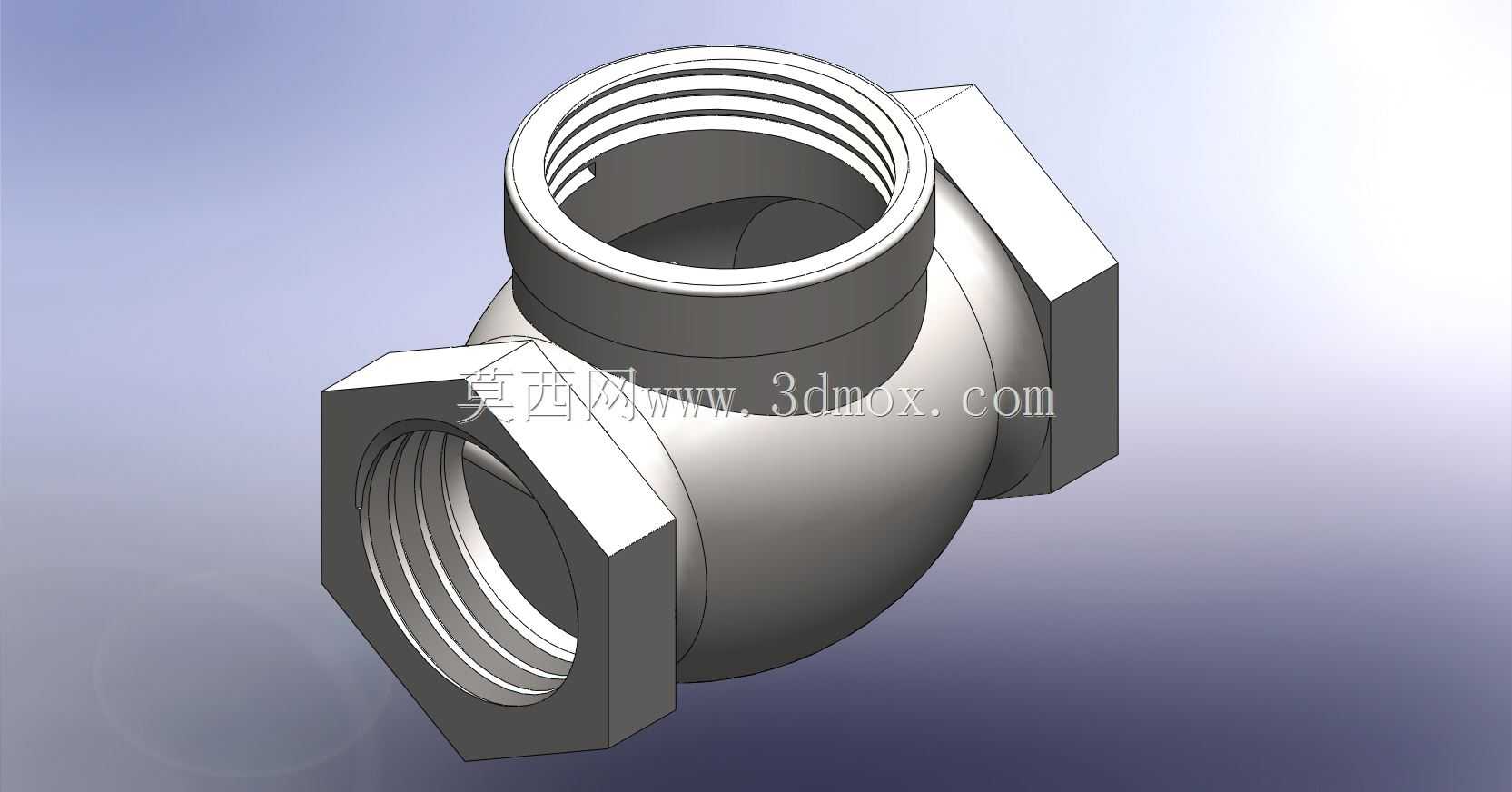

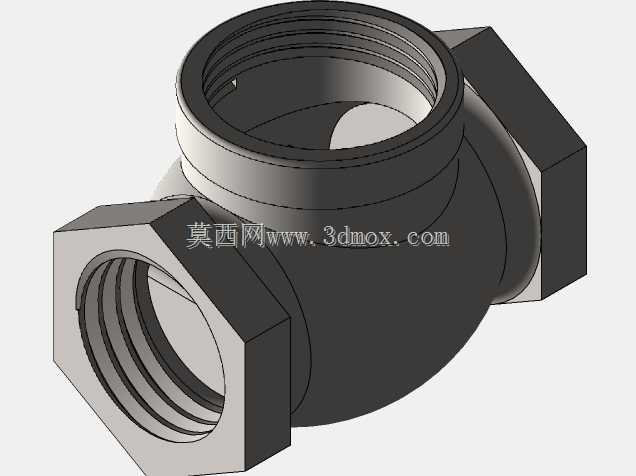

三通内螺纹连接式阀体结构设计

日常做流体管路配套设计时，这类三通阀体的出镜率相当高，不管是民用给排水支路、小型工业气动回路还是化工介质分流管线，都能见到它的身影，核心作用是在管路交汇节点实现介质的分流、合流或者流向切换，相比外接多个接头拼合的三通结构，一体式阀体的密封可靠性要高出不少，能大幅降低管路节点的泄漏风险。做这个模型的时候，首先要明确安装边界：三个接口的内螺纹规格要匹配对应管路的连接标准，六角扳拧面的对边尺寸要符合常规扳手的操作空间，不能出现扳手卡不进去、拧不动的情况，阀体的球形内腔过渡要做顺滑处理，避免介质流动时出现涡流区，减少流阻损失，同时壁厚要根据公称压力等级核算，保证承压时的结构强度，不会出现鼓胀、开裂的问题。建模的时候先从主体球形内腔开始画旋转特征，确定内部通径的基础尺寸，之后拉伸三个方向的接口外轮廓，再用螺旋线扫描切除出内螺纹的牙型，注意螺纹收尾处要做退刀槽结构，方便实际加工时的刀具退刀，也能保证螺纹连接时能拧到位。三个接口处的六角扳拧结构，直接在对应接口的圆柱面上做拉伸切除，做出六个对称的平面，要保证三个方向的六角面角度对齐，方便安装时从不同方向操作扳手。之后做内腔和接口的过渡圆角，这里的圆角不能太小，不然不仅流阻大，铸造或者机加工的时候还容易出现应力集中，长期受介质压力冲击容易出现裂纹。最后做外观的倒角处理，所有锐边都倒成小钝角，避免安装时划伤人手，也能去除加工毛刺。这类阀体在实际选型时，要根据输送介质的腐蚀性、工作压力、温度来匹配对应的材质，普通水系统用铸铁或者黄铜材质即可，腐蚀性介质则要选用不锈钢或者衬氟材质，建模时的壁厚参数也要随材质和压力等级做对应调整，不能一套参数用在所有工况里。另外要注意三个接口的同轴度公差，安装时如果接口偏斜，会导致管路安装别劲，长期受力会出现接口泄漏甚至阀体开裂的问题，建模时要做好基准对齐，给后续出工程图标注形位公差留好基准参考。
