车载直流复位式过流保护自动断路器

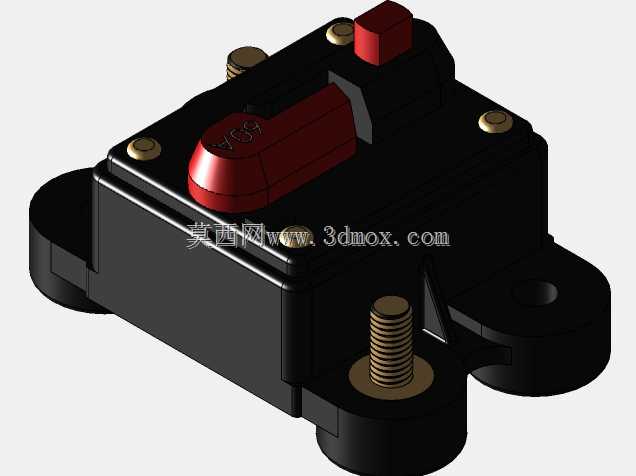

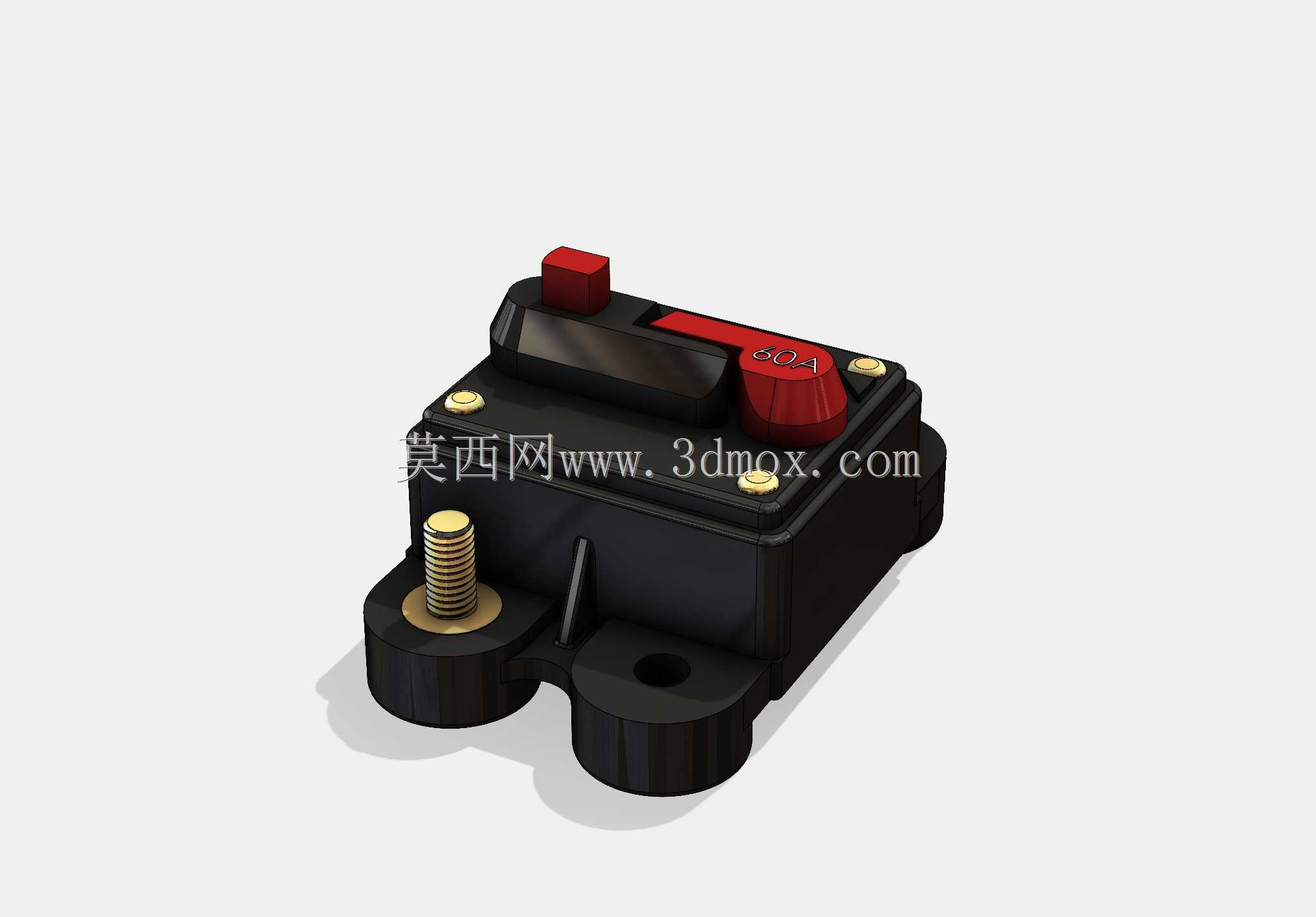

这款过流保护器件主要面向低压直流供电场景设计，常见于车载改装、房车供电、船舶低压配电、户外储能设备的回路保护环节，核心作用是在回路电流超过额定阈值时快速切断供电，避免线路过载发热引发绝缘老化、短路起火等风险，和传统一次性熔断保险丝不同，该器件触发保护后可手动操作复位，无需更换备件，大幅降低运维成本，尤其适合野外作业、长途出行等不便快速更换保险件的使用场景。从结构设计来看，器件主体采用阻燃绝缘壳体作为承载基础，底部设置两个带安装孔的固定支脚，支脚间距与安装孔径匹配常规配电板、设备舱壁的安装标准，接线端采用铜质螺栓柱结构，可适配不同线径的铜鼻子压接接线，保证大电流通过时的接触可靠性，避免接线端发热氧化。顶部设置红色操作拨杆与状态指示结构，保护触发时拨杆会自动跳至断开位置，运维人员可直观判断回路故障状态，排除故障后直接拨回拨杆即可恢复供电，无需拆解设备外壳。设计阶段充分考虑车载、船载场景的振动工况，内部触点采用抗冲击的银合金材质，配合卡扣式壳体装配结构，可承受持续振动环境下的触点接触稳定性，不会因路面颠簸、设备运行振动出现误脱扣、接触不良的问题。外形尺寸控制在紧凑范围内，不会占用过多配电舱安装空间，侧边的轮廓做了圆角过渡处理，避免安装时划伤操作人员手部或线缆绝缘层。额定工作电压覆盖12V到48V的常见低压直流区间，额定通断电流60A，同结构规格可覆盖最高300A的电流等级，可根据不同回路的负载电流需求选型匹配，适配从车载辅助电器、低压电机到储能系统主回路的不同保护需求。建模过程中完整还原了接线螺栓的螺纹细节、操作拨杆的行程空间、安装支脚的孔位公差，可直接用于配电系统的装配干涉检查、安装布局模拟，也可作为低压配电教学的演示模型使用。
