舵机压装式弹簧限位锁止结构

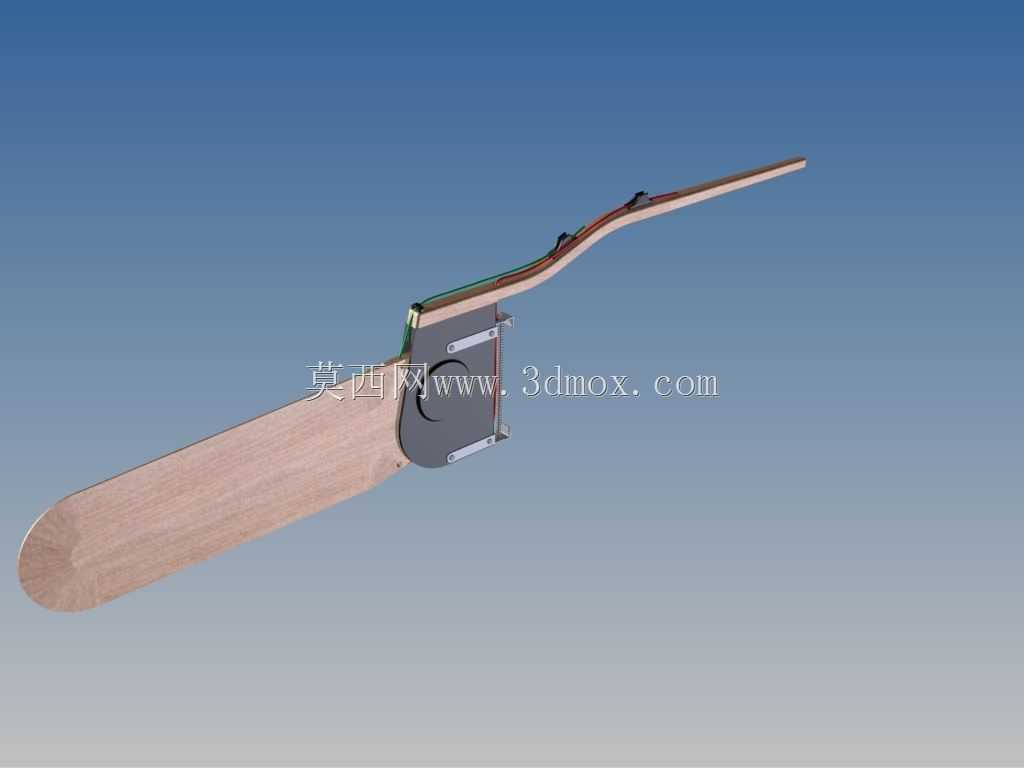

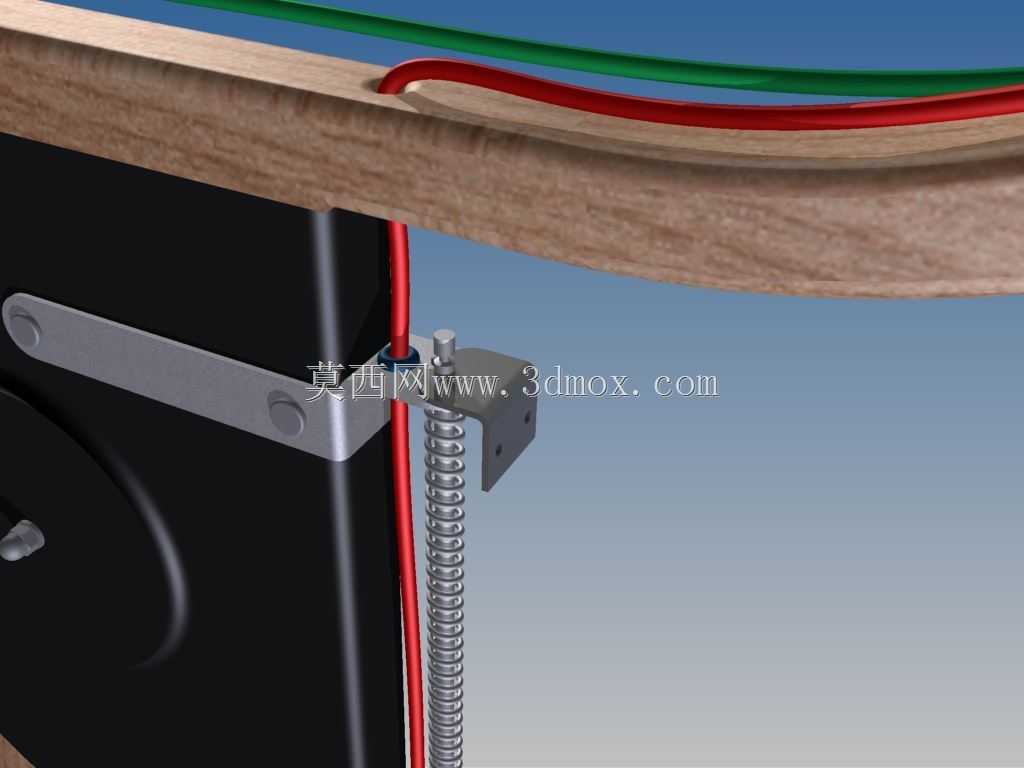

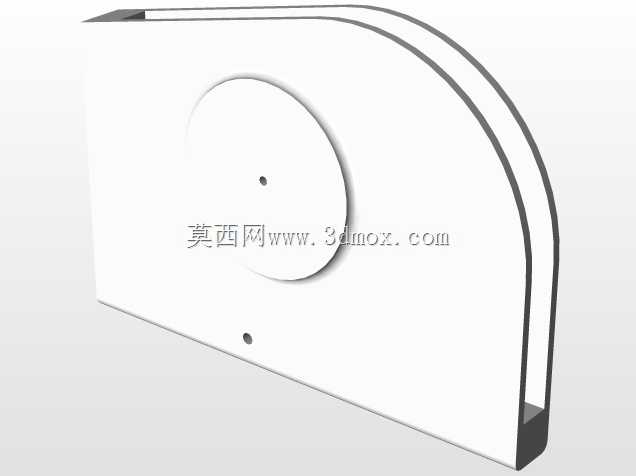

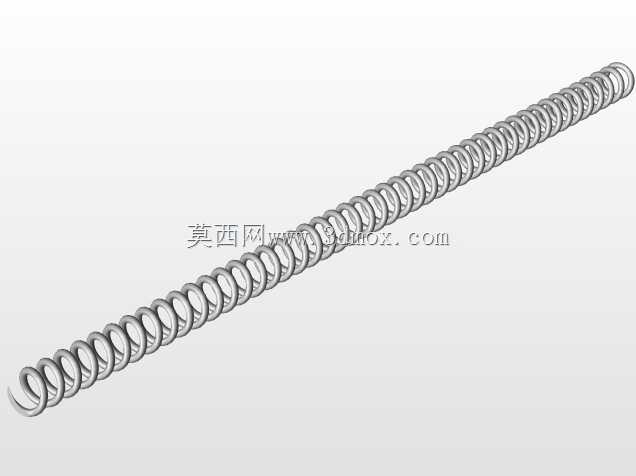

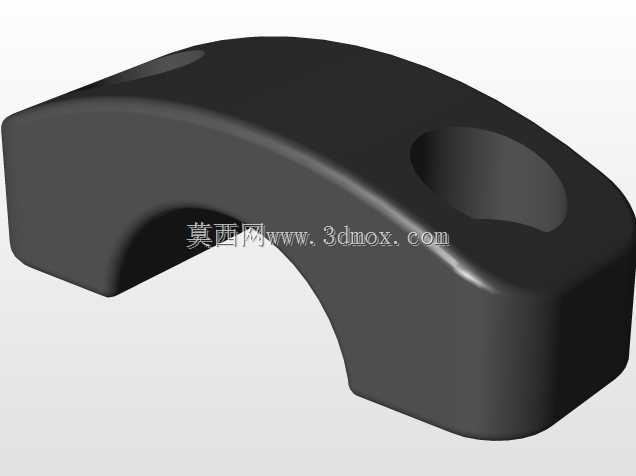

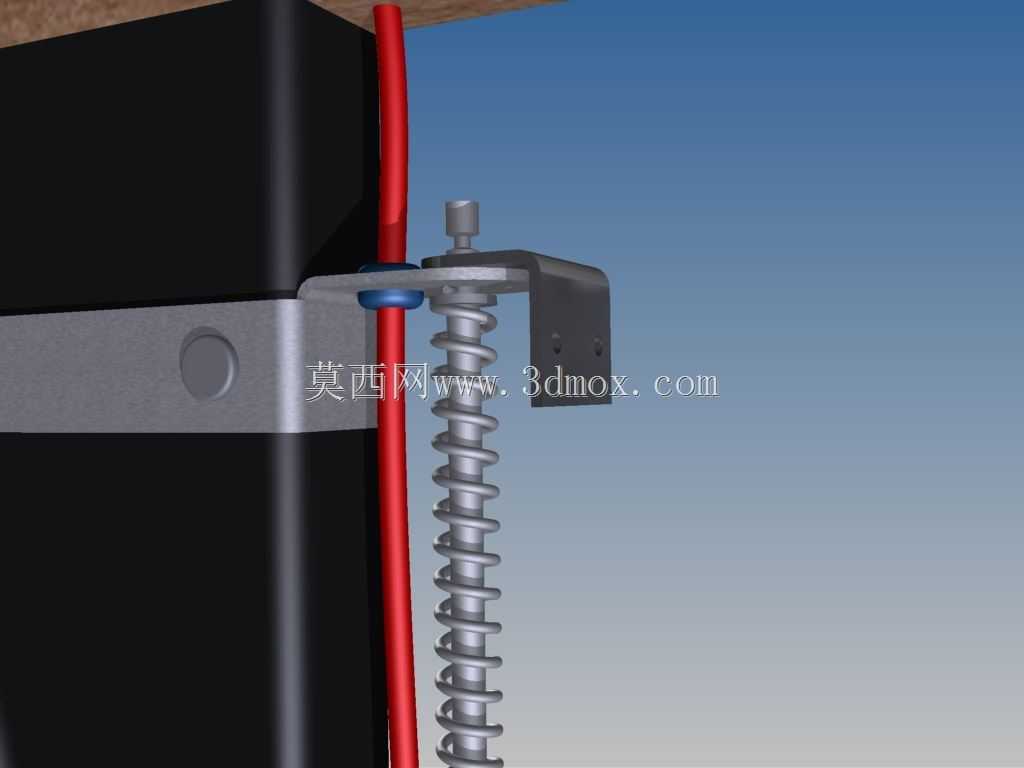

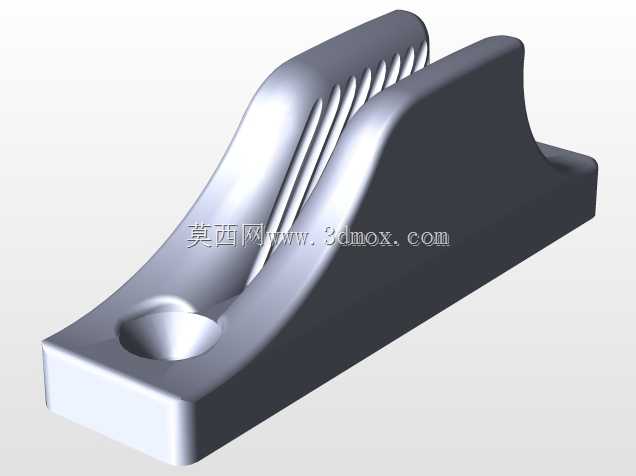

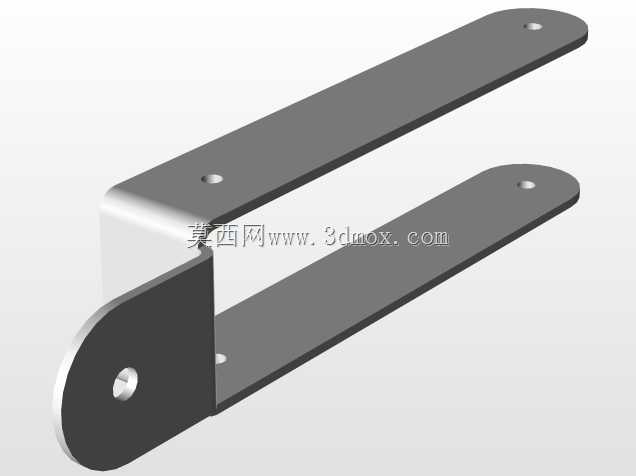

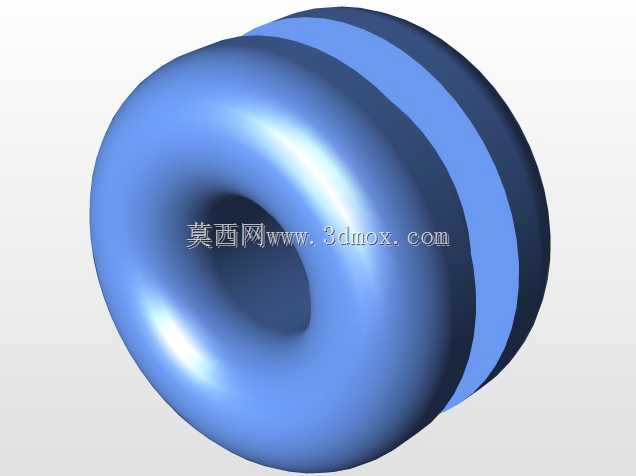

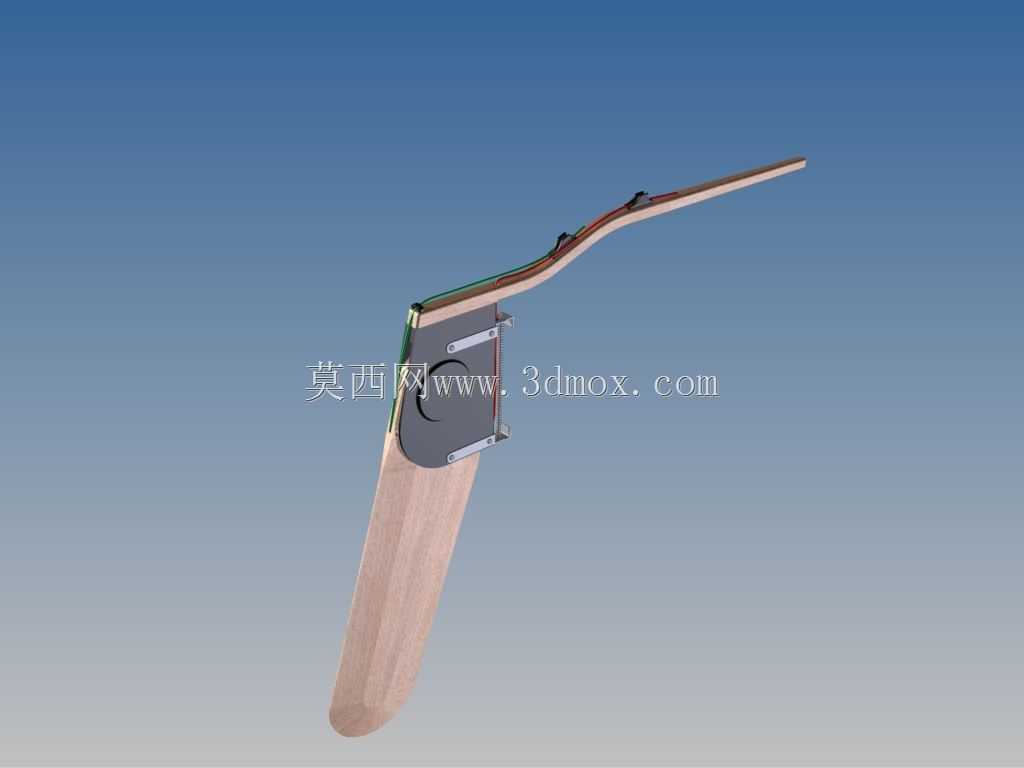

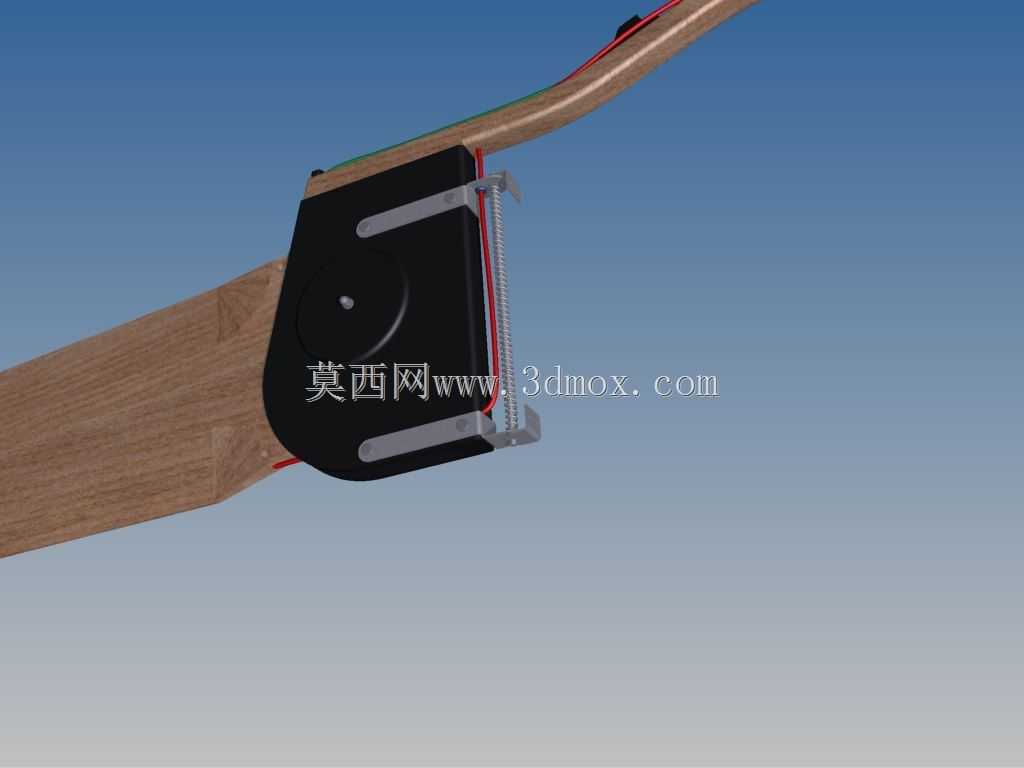

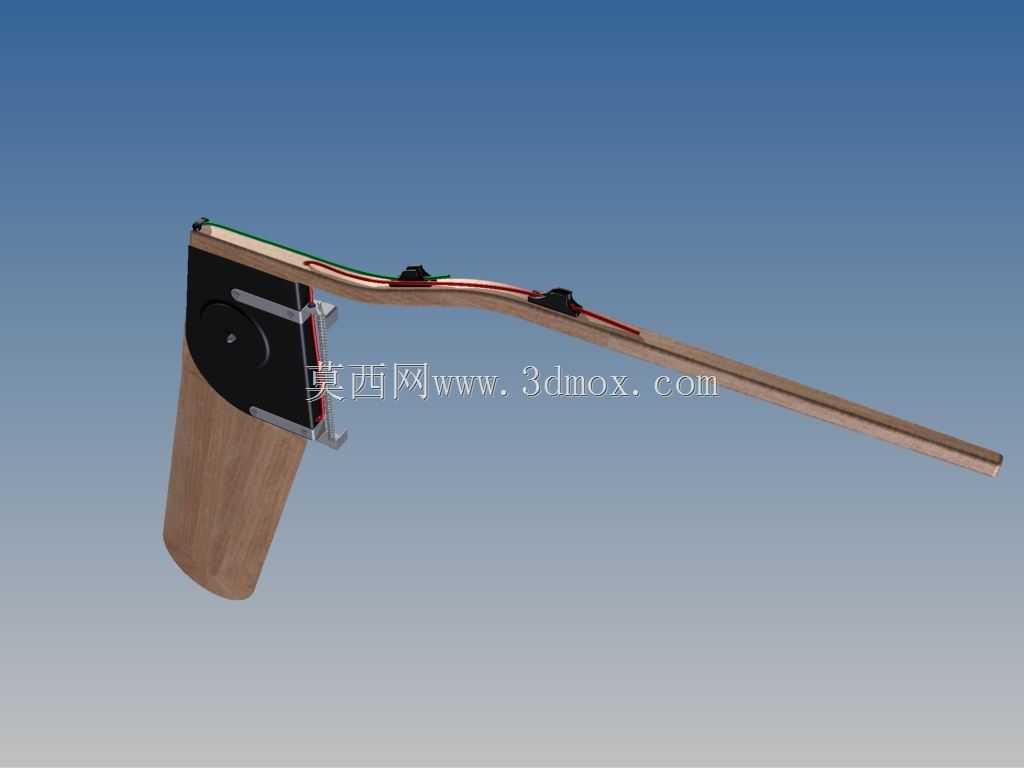

该结构常见于小型操纵机构的行程限位场景，多用于需要弹性复位加刚性锁止的工位，比如小型设备舱门的开合定位、操纵杆的档位保持、小型工装的快速压紧定位环节，日常在非标自动化的小型压紧工位、轻型载具的操纵端锁止结构中也能见到同类设计的应用。整套结构以圆柱螺旋压缩弹簧作为核心弹性复位元件，弹簧套在导向光轴上，光轴一端通过L型折弯安装支架固定在基体侧，支架上预留两个光孔用于穿装紧固件完成固定，安装时需要保证光轴与基体安装面的垂直度，避免弹簧伸缩过程中出现卡滞。弹簧上端设置有压装式限位挡片，挡片一侧延伸出锁止卡口，可与配套的杆件配合完成位置锁定，图中红色杆件即为被锁止的运动件，当红色杆件运动到指定位置时，压下挡片压缩弹簧，卡口卡入杆件的限位槽即可完成锁止，需要释放时向上抬起挡片，弹簧复位带动挡片脱离卡口，杆件即可恢复运动自由度。设计时首先要确认弹簧的线径、中径与有效圈数，匹配所需的锁止压力，避免压力过大导致操作费力，或是压力过小导致锁止失效出现松脱；导向光轴的直径要与弹簧内径保持0.2-0.5mm的间隙，既保证弹簧伸缩顺畅，又不会出现径向晃动导致的偏磨。安装边界方面，整套结构沿光轴轴向的总行程由弹簧的压缩量决定，常规配置下有效行程在15-25mm区间，L型支架的两个安装孔中心距根据实际安装基体的厚度调整，横向伸出的锁止卡口宽度要比被锁止杆件的直径大0.1-0.3mm，保证卡口可以顺利卡入杆件的限位槽，同时不会出现过大的旷量。结构中还设置了蓝色的阻尼缓冲圈，安装在挡片与支架的接触位置，用于吸收锁止时的冲击，避免金属件直接碰撞产生异响与磨损，同时可以在锁止状态下提供一定的预紧力，防止设备运行过程中振动导致挡片松脱。实际装配时需要注意弹簧的两端要磨平，保证弹簧端面与挡片、支架端面的贴合度，避免弹簧受力不均出现歪斜，导向光轴的表面粗糙度要控制在Ra1.6以下，减少弹簧伸缩时的摩擦阻力，提升结构的使用寿命。这类结构相比纯刚性锁止结构，自带弹性复位功能，操作时不需要额外的复位操作，抬手即可自动解锁，操作效率更高，同时结构组成简单，仅由支架、光轴、弹簧、挡片、缓冲圈几个零件组成，加工难度低，维护更换方便，适合在批量较大的小型设备上推广使用。
