平板安装式微型万向脚轮三维设计模型

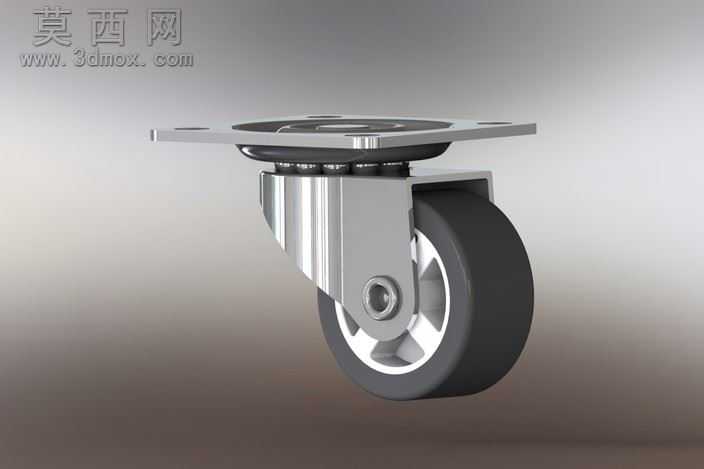

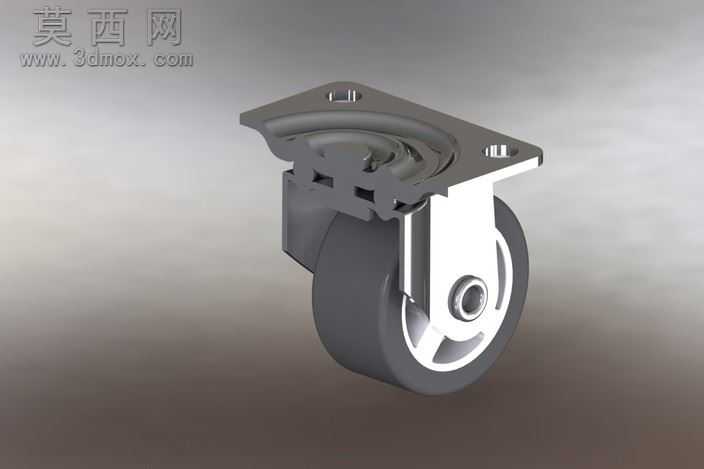

本模型为平板安装式微型万向脚轮，采用三维建模软件完成全参数化设计，建模过程严格遵循实际脚轮产品的生产工艺与装配逻辑，完整还原了产品的每一处细节结构。模型整体分为顶部安装法兰、回转支承结构、轮架、滚轮组件四个核心部分，建模时首先绘制顶部方形安装法兰的草图，精准定位四个安装孔的孔位与孔径，通过拉伸特征生成法兰基体，确保法兰的安装尺寸符合小型家具、轻型设备的通用安装标准。回转支承部分还原了万向结构的转动原理，通过滚珠阵列、上下转盘配合的结构设计，实现脚轮360度水平回转的功能，建模时对滚珠与滚道的配合间隙做了合理设置，既保证转动的灵活性，也还原了实际产品的装配公差要求。轮架部分采用折弯钣金的建模逻辑，通过钣金特征生成带圆弧过渡的支撑支架，支架与滚轮的连接轴位置做了加强结构设计，还原金属支架的强度特性，建模时对支架的折弯圆角、安装轴孔的同轴度做了参数化约束，可根据实际使用需求调整支架的厚度与尺寸。滚轮部分采用轮毂与外包胶层的组合结构，轮毂部分通过旋转特征生成带加强筋的轮芯结构，轮辐处的镂空设计既减轻滚轮自重，也保证结构强度，外包胶层采用软质耐磨材质，建模时通过包覆特征生成胶层结构，还原胶层与轮毂的贴合状态。渲染阶段对各部件赋予了对应材质，金属支架与法兰赋予抛光不锈钢材质，调整金属材质的反射率与粗糙度，还原金属表面的亮泽质感；滚轮轮毂赋予硬质工程塑料材质，胶层赋予哑光黑色橡胶材质，调整材质的漫反射参数，还原橡胶材质的防滑质感；场景采用柔和的渐变背景，搭配多角度光源设置，突出脚轮的结构轮廓与材质细节，渲染效果清晰展现产品的外观形态。本模型结构完整，各部件可单独拆解编辑，可用于轻型移动设备、小型家具的脚轮选型参考，也可作为相关产品设计的结构参考模板，帮助设计人员快速完成脚轮部分的结构匹配与方案验证，缩短产品开发周期。
