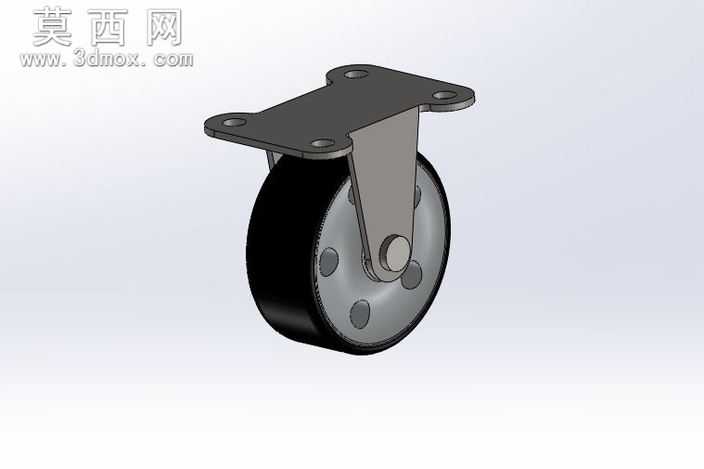

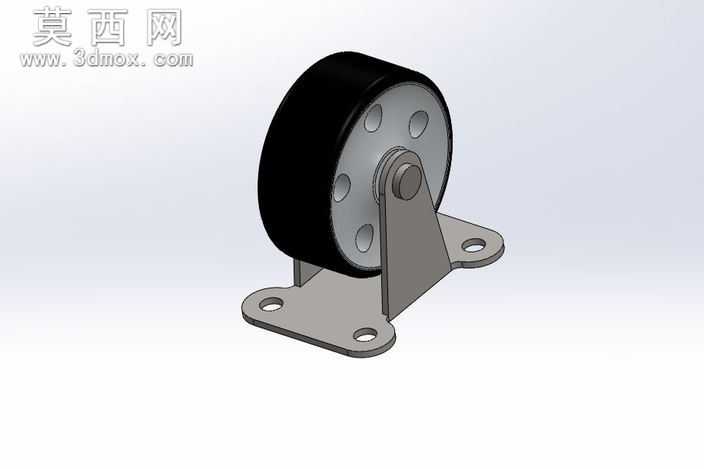

2寸固定式工业脚轮三维设计模型

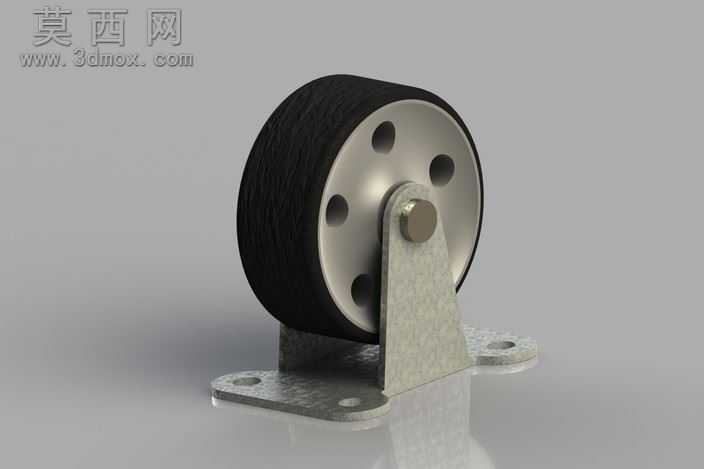

本模型为2寸规格固定式工业脚轮，整体采用三维参数化建模完成，建模过程严格遵循实际工业脚轮的生产制造尺寸规范，对每一处结构细节都做了精准还原，可直接用于产品结构验证、装配模拟以及生产参考。模型整体分为滚轮、轮架、安装底板、轮轴四个核心组成部分，各部件之间的装配关系清晰，配合间隙符合实际五金配件的装配公差要求，无干涉、无破面等建模缺陷。滚轮部分采用外层橡胶内层金属轮毂的复合结构设计，外层橡胶做了防滑纹理的细节刻画，还原了橡胶材质的粗糙质感，内层金属轮毂采用多孔轻量化设计，在保证结构强度的同时有效降低了脚轮整体自重，轮毂与轮轴的配合处做了轴套结构的还原，模拟实际使用中的耐磨转动结构。轮架采用冲压成型的金属支架结构，建模时还原了板材折弯、冲压成型的工艺特征，支架与安装底板采用一体折弯连接结构，保证承重能力，安装底板上设计了两个对称的安装孔，用于脚轮与设备主体的螺栓固定，孔位尺寸符合通用五金配件的安装标准，适配多数工业设备、货架、工装台的脚轮安装需求。轮轴部分采用金属销轴加端部铆接固定的结构，还原了实际脚轮的轴部固定方式，避免滚轮在转动过程中出现松脱问题。材质渲染阶段，针对不同部件的材质特性做了区分设置：外层橡胶赋予哑光深黑橡胶材质，调整粗糙度参数还原橡胶的哑光防滑质感；金属轮毂、轮架、安装底板、轮轴均赋予镀锌金属材质，模拟五金冲压件常见的镀锌防锈表面处理效果，通过金属度、粗糙度参数的调整，还原镀锌板材略带磨砂的金属光泽，同时在场景中添加了柔和的环境光与反射效果，让金属部件的质感表现更加真实，整体渲染效果清晰展现了脚轮的结构层次与材质差异。设计过程中充分考虑了固定式脚轮的使用场景，定向转动的结构特性决定了该脚轮适用于不需要转向、仅做直线移动的设备底部，2寸的轮径尺寸兼顾了移动灵活性与承重能力，固定支架的结构相比万向轮结构拥有更高的承重上限，结构简单可靠，故障率低，适合在工业生产场景中长期使用。模型的各部件均做了独立参数化建模，可根据实际使用需求快速调整轮径、安装孔距、支架厚度等参数，快速衍生出不同规格的同系列固定脚轮模型，大幅提升同系列产品的设计效率。
