手摇式绞车传动结构三维设计

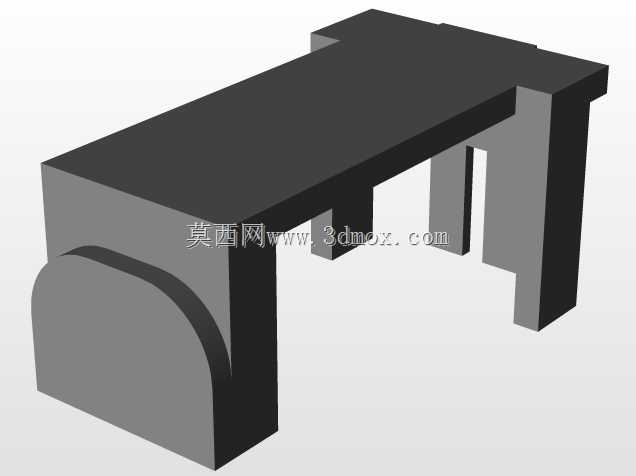

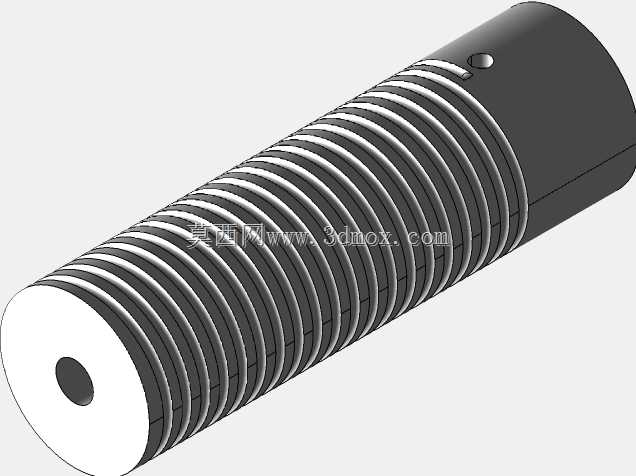

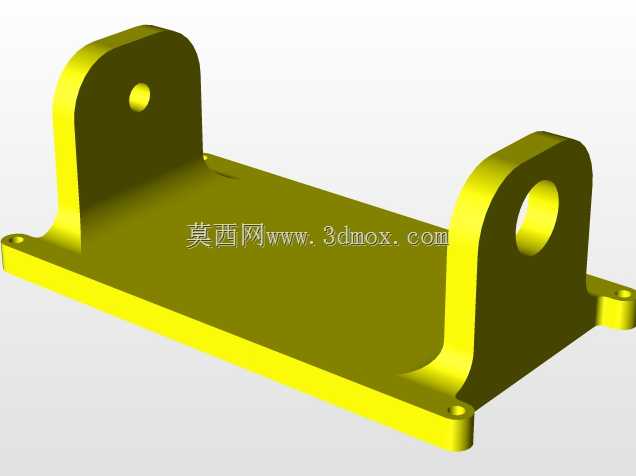

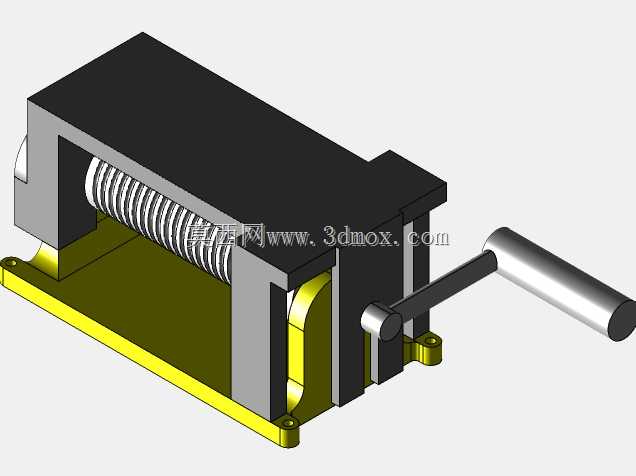

　　手动绞车这类轻载牵引设备，常应用在无外接动力源的野外作业场景、小型设备检修工位、轻型物料短途拖拽场景中，相比电动卷扬设备，它无需配套供电线路，整体结构紧凑自重较轻，单人即可完成移位与操作，在应急救援、户外架设、小型工坊物料转运等场景下有着不可替代的使用价值。这款手摇绞车的整体结构采用框架式箱体承载设计，外部壳体通过两侧立板与底部安装基座连为整体，底部预留的两个安装耳座带通孔设计，可通过螺栓直接固定在安装平面上，安装边界需预留出手摇柄的回转空间，避免操作过程中摇柄与周边构件发生运动干涉。从功能实现逻辑来看，摇柄输入的扭矩通过侧部的传动副传递至卷筒轴，带动带绳槽的卷筒回转，绳槽的螺旋排布设计可以保证牵引绳在收卷过程中均匀排布，

　　避免乱绳咬绳问题，提升牵引过程的稳定性，卷筒两侧的挡边可以限制绳索的轴向窜动，防止绳索从卷筒侧边脱出引发安全隐患。设计过程中充分考虑手动操作的施力特性，摇柄的力臂长度经过匹配计算，保证额定牵引载荷下操作人员的施力处于合理区间，不会出现操作费力的问题，框架内部的传动构件全部内置在壳体空腔内，既可以避免外部粉尘、碎屑侵入传动啮合面造成磨损，也能防止运动构件外露引发的操作安全风险。侧部的导向构件可以配合绳索的收放动作做轴向适配，保证绳索出绳角度始终与卷筒轴线保持合理范围，减少绳索与架体的摩擦损耗。整体结构没有复杂的电控或液压组件，全部采用纯机械传动结构，后期维护仅需定期对传动啮合部位补充润滑即可，故障率极低，适合在复杂工况下长期可靠使用。

　　安装时需保证基座固定面的平面度，避免架体受力后出现形变影响传动精度，摇柄的回转半径范围内不得设置固定障碍物，保证操作全程摇柄可做整周回转，卷筒的绳槽尺寸适配常规直径的编织牵引绳或钢丝绳，可根据实际使用场景更换对应载荷等级的绳索，无需改动主体结构即可适配不同的牵引载荷需求。
