卡丁车车架及后轴总成结构设计

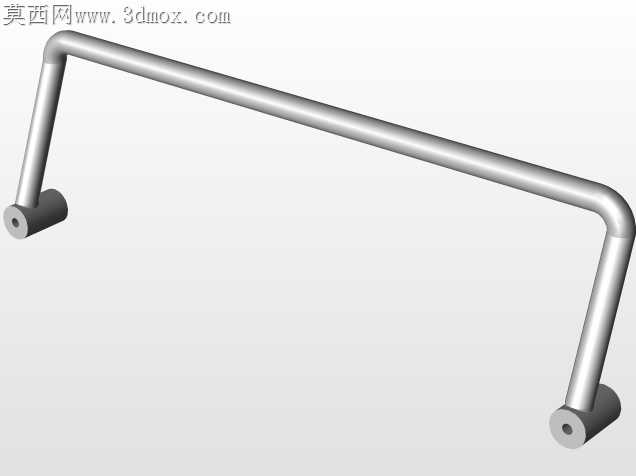

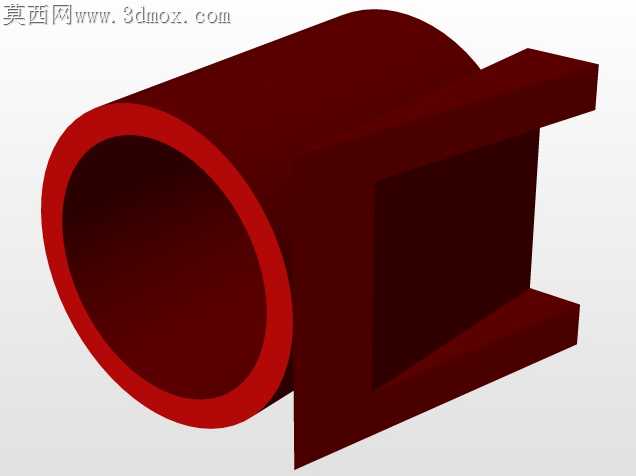

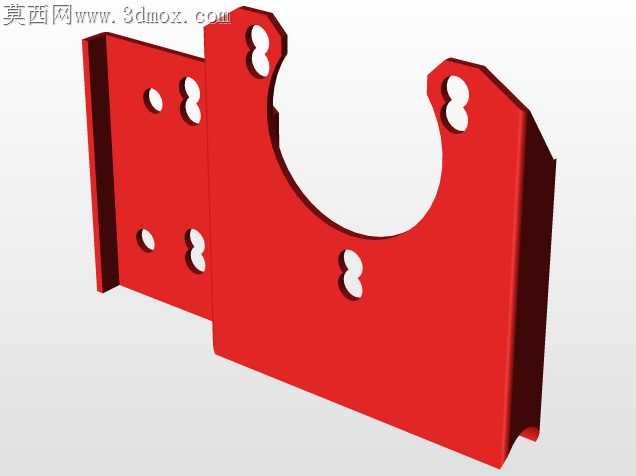

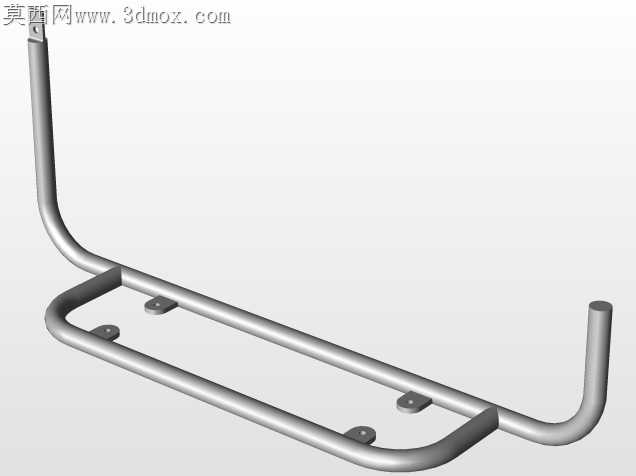

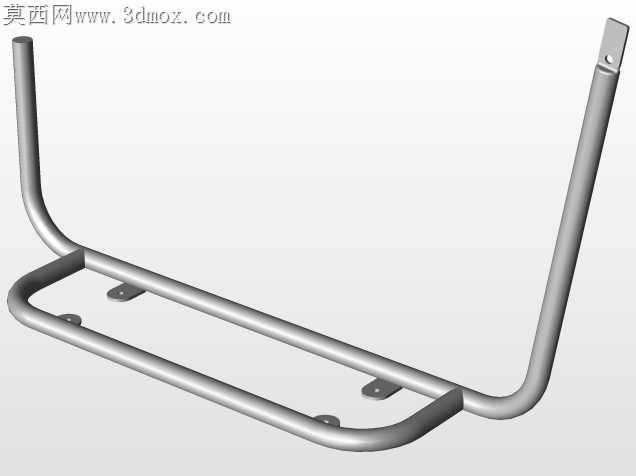

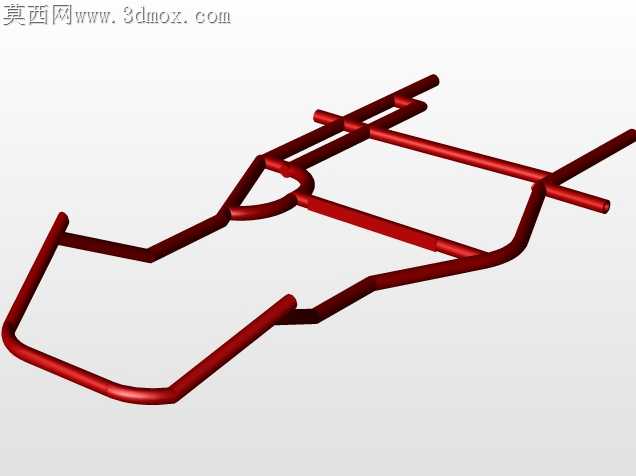

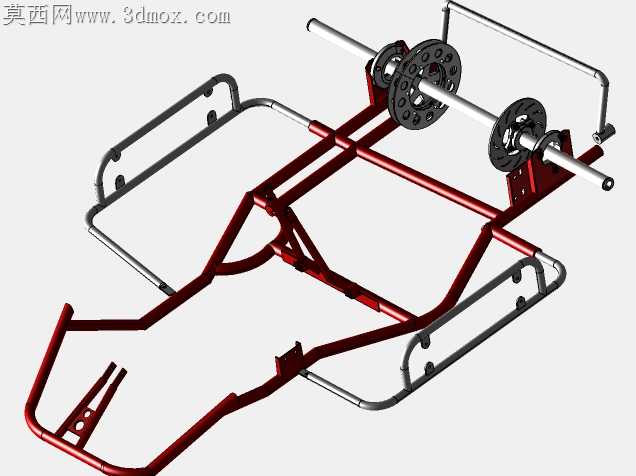

本作品为卡丁车车架与后轴集成的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循实车测绘的尺寸比例，对每一处管材弯折角度、连接点位、安装支座都进行了精准还原。模型主体车架部分采用圆管弯折焊接的结构形式，建模时通过扫掠特征生成不同管径的管材主体，对弯折处的圆角过渡、管材拼接的相贯线都做了精细化处理，还原了真实管材焊接车架的结构特征，车架主体赋予红色金属漆材质，搭配哑光金属质感的侧防护杠、安装支架，材质区分清晰，能够直观呈现不同部件的材质属性与视觉差异。后轴部分为贯穿式传动承载结构，建模时对轴体、刹车盘、轴承安装座、固定支架都做了独立的零件建模与装配约束，刹车盘的散热孔、安装螺栓孔都通过阵列特征完成精准排布，轴体与轴承座的配合间隙、支架与车架的连接点位都按照实际装配关系设置约束，完整还原了后轴与车架的装配逻辑。设计过程中以真人尺寸卡丁车的逆向拆解为基础思路，将整车拆解为多个独立模块分别建模后完成总装，既保证了单个零件的结构合理性，也确保了整体装配的位置精度，车架的前部安装位、侧部防护结构、后部承载支架都预留了对应的安装接口，可拓展适配转向系统、座椅、动力单元等其他卡丁车组件。渲染阶段采用工作室光照环境，突出金属管材的质感与结构轮廓，不同部件的材质粗糙度、反光度都做了对应调整，让整体模型的视觉呈现更贴近真实的金属焊接车架效果，结构上兼顾了卡丁车的轻量化需求与承载强度，后轴的双刹车盘布局也清晰呈现了传动制动部分的安装位置，能够直观展示卡丁车底盘后部的核心承载与传动结构。
