船舶靠泊缓冲用鼓型橡胶护舷结构

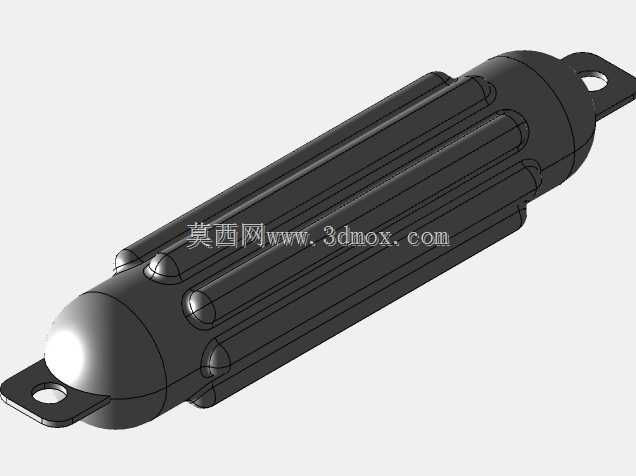

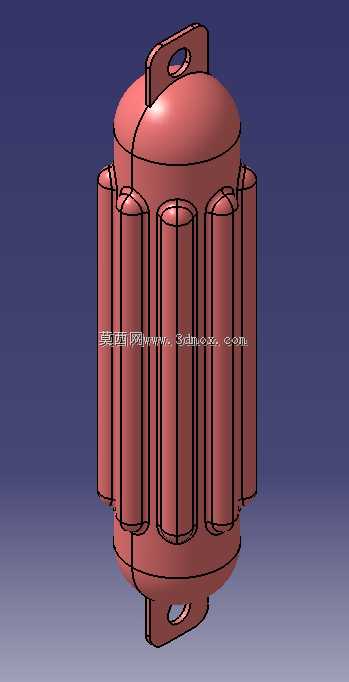

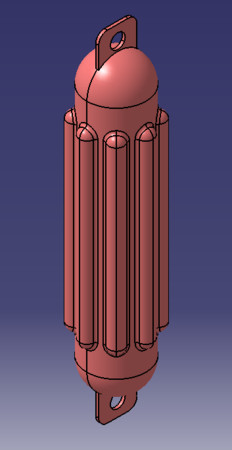

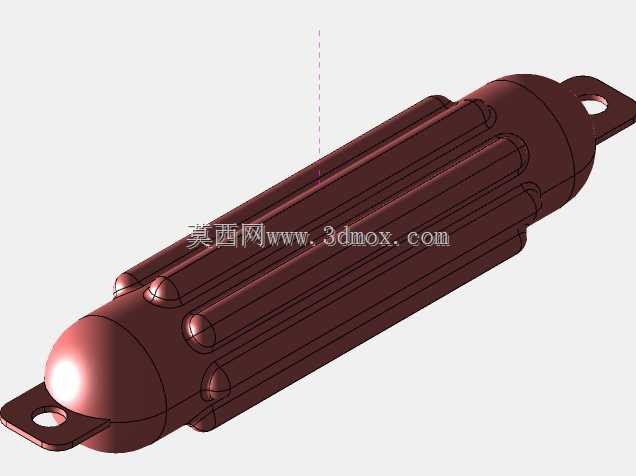

在船舶靠泊作业场景中，这类鼓型护舷是承担动能吸收、防撞缓冲的核心部件，区别于传统D型、圆筒型护舷，鼓型结构的压缩行程更大，反力特性更平缓，能在大吨位船舶靠泊、风浪条件下船舶反复蹭碰码头的工况下，避免船体外壳、码头混凝土结构出现硬接触损伤。从结构设计逻辑来看，主体采用中间鼓胀、周向均匀分布竖向凸棱的构型，周向凸棱一方面可以在护舷受斜向挤压时分散接触应力，避免局部应力集中导致橡胶本体撕裂，另一方面也能在护舷发生周向转动趋势时提供额外的摩擦阻力，减少护舷在反复受力后的位移偏移。上下两端的带孔吊耳是安装固定的核心边界，安装时可通过卸扣、高强度绳索将护舷串联挂设在码头靠船墩外侧或者船舶舷侧，上下吊耳的孔位同轴度在建模时做了严格约束，保证多组护舷串联安装时不会出现别劲、受力不均的问题。实际选型应用中，这类护舷的鼓身外径、竖向凸棱的突出高度直接决定了缓冲吸能的阈值，周向凸棱的数量也会影响接触压强的分布，凸棱数量越多，单位面积的接触压强越小，对船体漆面的保护效果越好，但对应的橡胶用料、成型难度也会相应提升。建模过程中对护舷的安装边界做了预留，上下吊耳的孔径匹配常规船用卸扣的尺寸规格，不需要额外加工适配件就能完成现场安装，鼓身的圆弧过渡处均做了大圆角处理，避免橡胶硫化成型时出现应力集中的缺陷，同时也能减少长期受海水浸泡、紫外线照射后出现开裂的概率。在码头运维场景中，这类挂式护舷不需要预埋固定螺栓，更换维护时只需解开卸扣就能完成替换，相比固定式护舷的运维效率提升明显，周向的凸棱结构也能在护舷受挤压时排出接触面的积水，减少冬季结冰情况下护舷与船体、码头冻结粘连的问题。针对内河码头、沿海中小型泊位的靠泊需求，该结构的反力-压缩曲线设计更适配5000吨级以下船舶的靠泊动能，不会出现刚度过大导致缓冲不足、或者刚度过小导致压缩量超限的问题，竖向凸棱的高度设计也兼顾了吸能效果与整体结构的稳定性，避免凸棱过高在受侧向力时发生弯折失效。
