船用挂绳式便携密封干燥储物盒结构

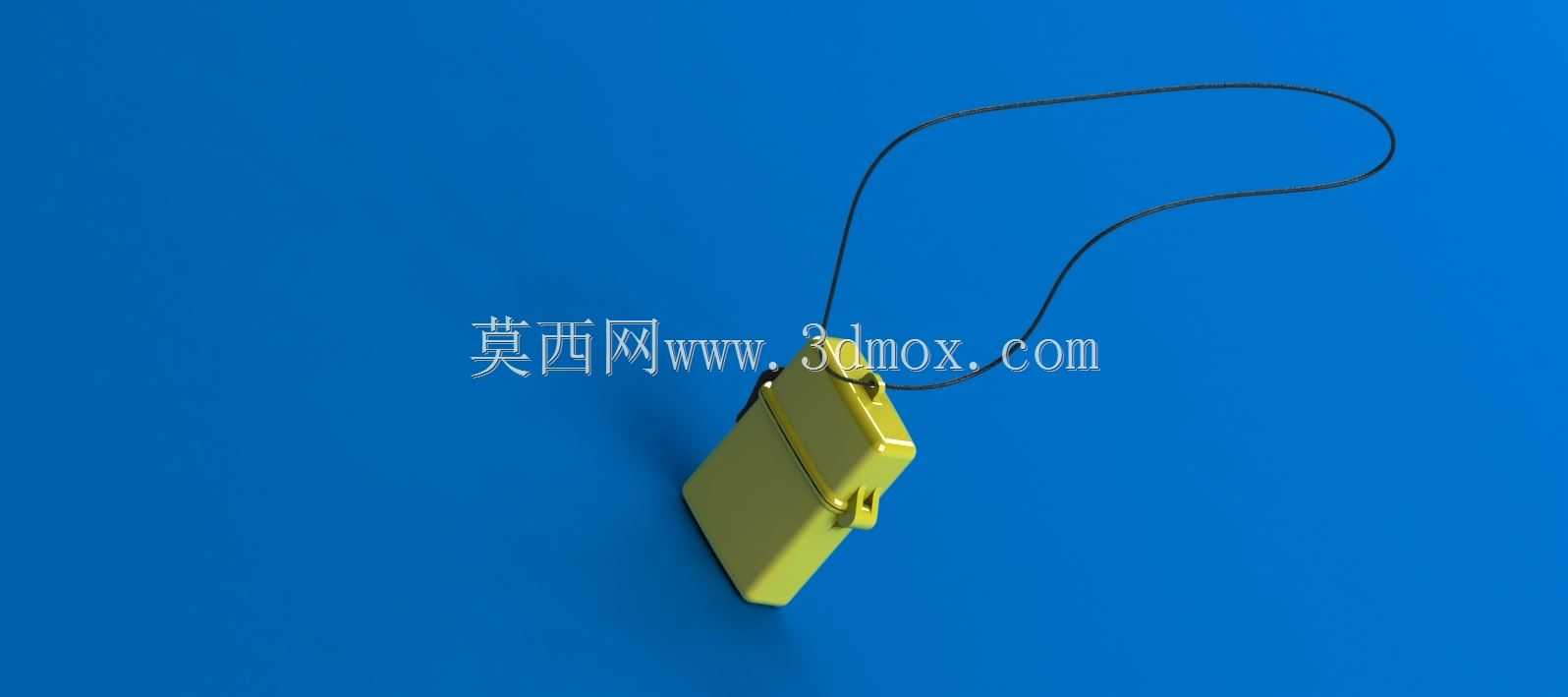

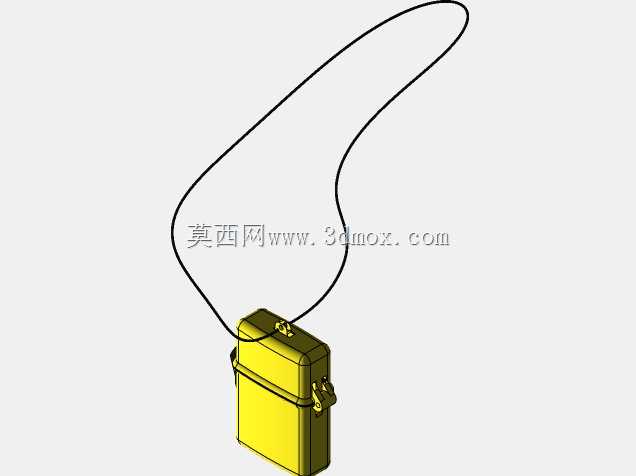

这款挂绳式密封干燥容器，最初的设计出发点是解决近海作业、小型船舶航行过程中，随身小物件易受海水潮气、飞溅浪花侵蚀的痛点。很多跑内河或者近海作业的船员都有过类似经历，揣在工作服口袋里的火柴、火石、纸质记录条、小型电子备件，遇上甲板上浪或者雨天作业，没一会儿就受潮失效，关键时刻掉链子的情况屡见不鲜，这类小型密封容器就是针对这类零散小物件的防潮存储需求开发的。从结构设计上看，整体采用方正的薄壳盒体结构，盒盖与盒身的配合面做了周向的密封槽设计，可嵌入耐油橡胶密封圈，扣合后能实现IP67级别的密封效果，完全隔绝外界水汽、盐雾侵入盒内空间。盒体边角全部做了R3的圆角过渡，一方面是避免尖锐边角在船舶摇晃过程中剐蹭作业人员的衣物或者皮肤，另一方面也能减少应力集中，提升薄壁壳体的抗冲击性能，毕竟船上作业环境复杂，工具物件随手磕碰是常事，圆角结构能大幅降低壳体受撞击开裂的概率。挂绳的连接点设置在盒体顶部的侧方凸耳位置，凸耳与盒身采用一体化结构设计，避免额外装配连接件带来的密封失效风险，挂绳孔的内径做了4mm的设计，可适配直径3mm以内的尼龙挂绳或者不锈钢丝绳，作业人员可以将其挂在救生衣挂点、工作服腰带扣或者舱室内部的固定挂钩上，既方便随时取用，也能避免船舶颠簸时物件滑落丢失。从尺寸边界来看，盒体整体长度控制在70mm，宽度35mm，厚度20mm，属于掌心大小的尺寸，不会占用过多的随身储物空间，内部有效储物容积大概在30ml左右，刚好可以容纳常规尺寸的打火机、几枚备用火石、折叠后的小型防水记录纸，或者是小型的U盘、备用纽扣电池这类怕潮的小物件。盒盖的开合采用侧面卡扣式结构，卡扣的扣合行程做了2mm的设计，单手戴薄劳保手套也能顺利完成开合操作，不需要额外借助工具，卡扣的锁紧力经过调校，既不会因为日常晃动意外松脱，也不会因为扣合力过大导致开合困难。在材质选型的适配性上，这类结构默认采用ABS工程塑料作为壳体基材，也可以根据使用场景更换为耐候性更好的PP或者尼龙材质，适配不同温湿度、盐雾浓度的作业环境，壳体表面做哑光磨砂处理，避免在强光下产生反光干扰作业人员视线，同时磨砂表面也能提升握持时的摩擦力，手上沾有海水或者油污时也能稳稳拿住。很多人会觉得这类小物件结构简单不需要做精细化的三维建模，但实际上在船舶配套的零散五金件设计里，越是这类随身使用的小配件，越要考虑实际使用场景里的各种细节：比如挂绳位置的受力角度，要保证挂在身上时盒体保持竖直状态，不会因为倾斜导致盒内物件堆积在密封面位置影响密封效果；比如卡扣的位置要避开日常握持的区域，避免拿取时误触导致盒盖意外打开；比如壳体的壁厚控制在2mm，既保证足够的结构强度，也能控制整体重量，挂在身上不会有明显的坠感。这类小型密封干燥容器除了船用场景之外，也可以适配户外徒步、野外勘探、雨天户外作业等场景的小物件防潮存储需求，结构上没有多余的复杂零件，整体仅由盒身、盒盖、密封圈、卡扣四个部分组成，生产装配难度低，后期维护也很方便，密封圈老化后可以直接更换，不需要整体替换盒体，使用成本很低。
