振荡水柱式波浪能转换装置结构设计

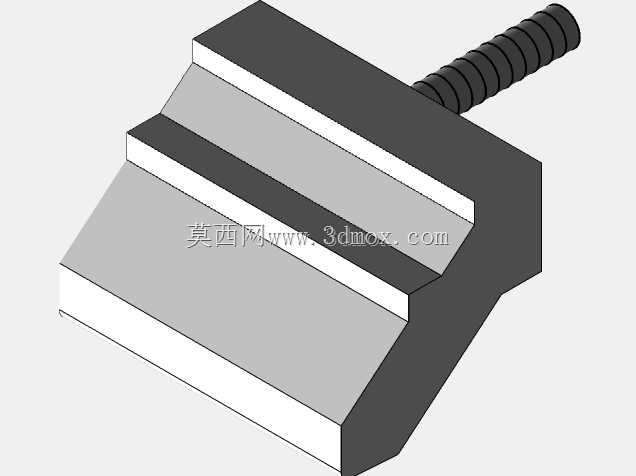

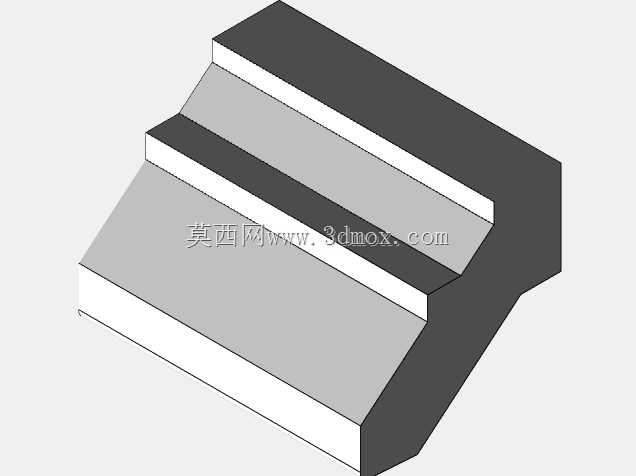

这款振荡水柱结构是波浪能转换系统的核心气室部件，主要应用于近岸、离岸海洋波浪能发电场景，作为捕获波浪动能并完成能量形式初次转换的承载结构，直接决定整套波浪能装置的能量捕获效率与运行稳定性。从实际工程落地角度看，该结构采用阶梯式渐缩气室构型，区别于传统等截面矩形气室，阶梯式的内壁设计可以对不同波高的入射波浪形成逐级抬升的导流效果，当波峰进入气室下部水域时，阶梯结构能够减少波浪在气室内的反射紊流，让水面的振荡运动更平顺地压缩气室上部的空气，避免紊流造成的能量耗散，尤其适配近岸区域波高变化区间大、来波方向存在小幅偏移的海况条件。设计过程中优先考虑了气室的水动力特性匹配，气室的开口迎浪面做了斜切过渡处理，能够降低波浪进入气室时的冲击载荷，减少极端海况下波浪对结构内壁的拍击破坏，延长结构的服役寿命。结构的安装边界需要匹配海床的基础固定形式，下部的平直段是与混凝土基础或者桩基承台连接的安装面，安装时需要保证气室的纵向轴线与常浪向保持平行，偏差控制在工程允许的角度范围内，避免斜向入射的波浪在气室内形成横向晃荡，影响空气透平的做功效率。气室上部预留的标准法兰接口，用于连接空气透平与发电机组，接口的尺寸匹配常规小功率波浪能发电装置的透平安装尺寸，不需要额外做变径转接，减少气路的压力损失。从结构强度角度看，该构型的外壁采用等厚加强设计，阶梯位置的转折处做了圆角过渡，避免应力集中，能够承受周期性波浪载荷带来的结构疲劳，同时阶梯式的内壁在气室排水阶段可以引导水流快速回流，减少气室内的残余水量，降低下一个波浪周期进入时的水头损失。在实际运维层面，这种阶梯式结构的内壁没有复杂的曲面构型，后期进行海生物清理、防腐涂层修补时作业难度更低，相比曲面气室能够大幅降低海上运维的作业时长与成本。气室的整体宽度设计参考了近岸常见的波浪周期参数，能够让气室内的水柱振荡频率与常见波浪的频率形成较好的共振匹配，最大化捕获波浪携带的能量，同时结构的整体重量控制在近海小型施工船的吊装能力范围内，不需要动用大型海上作业装备即可完成安装作业，大幅降低项目的前期施工投入。
