深海探测用数据记录器结构设计

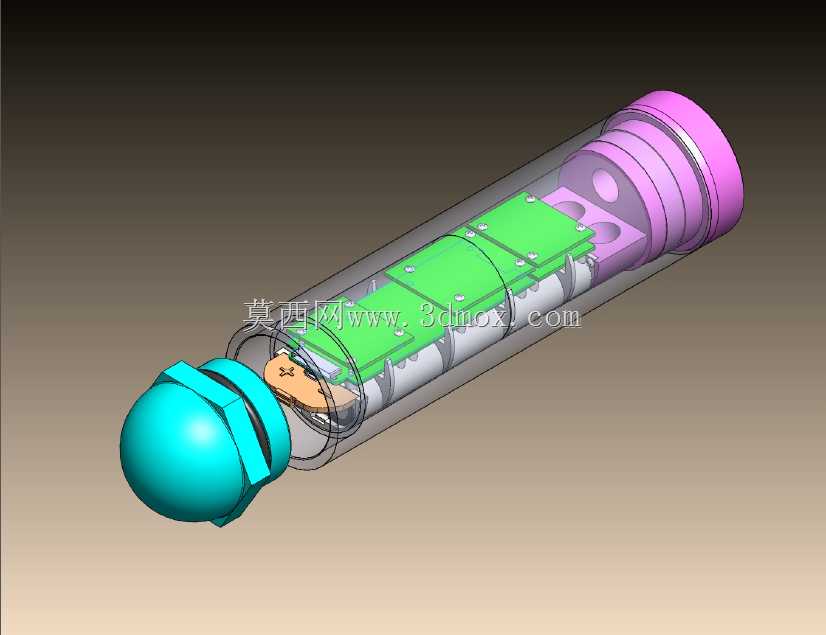

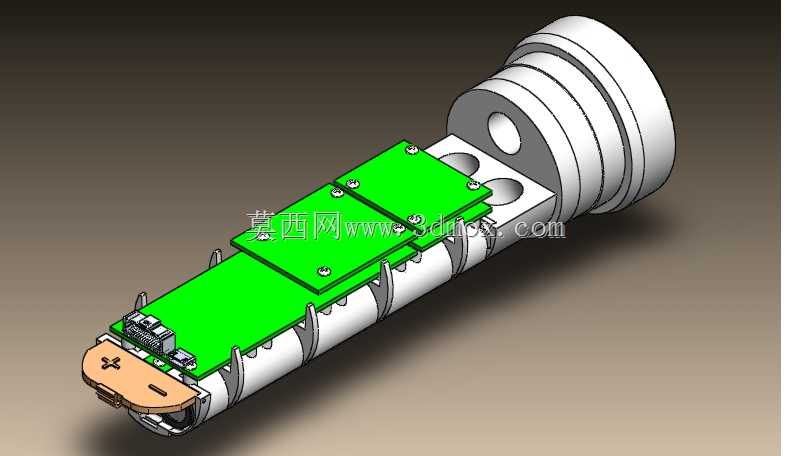

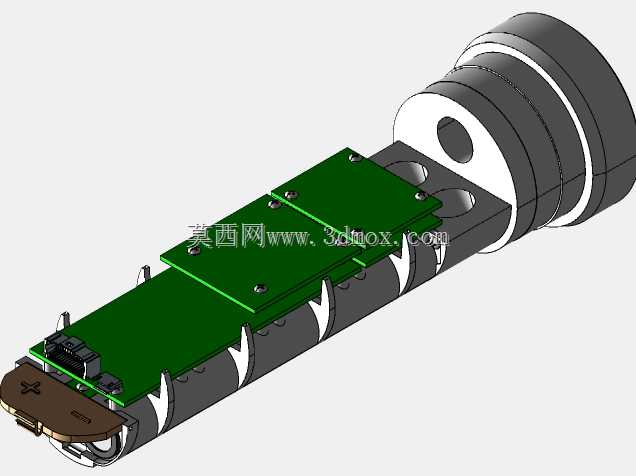

这款深海数据记录器的结构设计，核心围绕深海高压、密闭无信号的极端作业场景展开，主要用于深海科考、海底资源勘探、水下工程运维等场景下，长时间自主采集并存储作业区域的海水温度、环境压力等关键环境参数，无需依托实时通讯链路即可完成全周期数据留存，待设备回收后再导出存储的探测数据，为深海环境研究、水下结构安全评估提供原始数据支撑。从结构布局来看，整体采用长圆柱式主体构型，适配深海探测常用的投放搭载、拖曳作业的安装边界，端部设置多层叠合的耐压端盖结构，通过多道密封槽搭配密封件实现高压环境下的腔体密封，端盖预留的通孔可兼顾吊装挂载、外接传感器拓展的需求，无需额外改动主体结构即可适配不同探测任务的挂载要求。腔体内部采用分层式电路板安装设计，多块功能电路板通过螺接固定在腔体内部的安装凸台上，不同功能板之间预留足够的走线空间，既避免板间电磁干扰，也能在设备受外力冲击时给电路板预留足够的形变缓冲空间，降低深海作业中碰撞、压力波动带来的电路损坏风险。前端设置独立的端盖接口区域，集成了数据导出接口、电源开关与状态指示结构，接口处采用双重密封设计，设备回收后无需拆解主体耐压腔体，即可直接通过前端接口完成数据读取与设备充电操作，大幅降低设备维护时的密封失效风险。设计过程中充分考虑了深海作业的安装适配性，圆柱主体的外径尺寸适配常规水下探测设备的搭载夹具，可直接固定在水下潜器、海底观测架、拖曳探测阵列上，无需定制专用安装工装；内部腔体的空间预留兼顾了电池组、存储模块、传感采集模块的排布需求，在保证耐压强度的前提下尽可能压缩整体体积与重量，降低投放与回收过程中的负载压力。结构细节上，腔体侧壁设置多道环形加强筋，既提升了圆柱壳体的抗外压能力，避免深海高压下壳体发生失稳形变，也可作为安装定位的基准面，方便设备在搭载架上的快速定位固定；内部电路板安装位设置了绝缘衬垫安装槽，可加装绝缘衬垫隔绝电路与金属壳体的接触，避免深海高湿环境下出现电路短路问题。整体结构没有冗余的外露部件，所有外接结构均做了圆角过渡处理，避免投放、回收过程中勾挂缆绳或水下杂物，提升设备在复杂海底地形下作业的通过性。
