船舶立柱式单人驾乘座椅结构设计

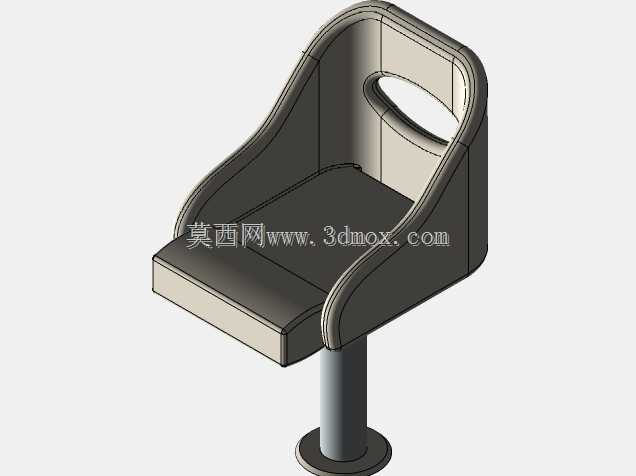

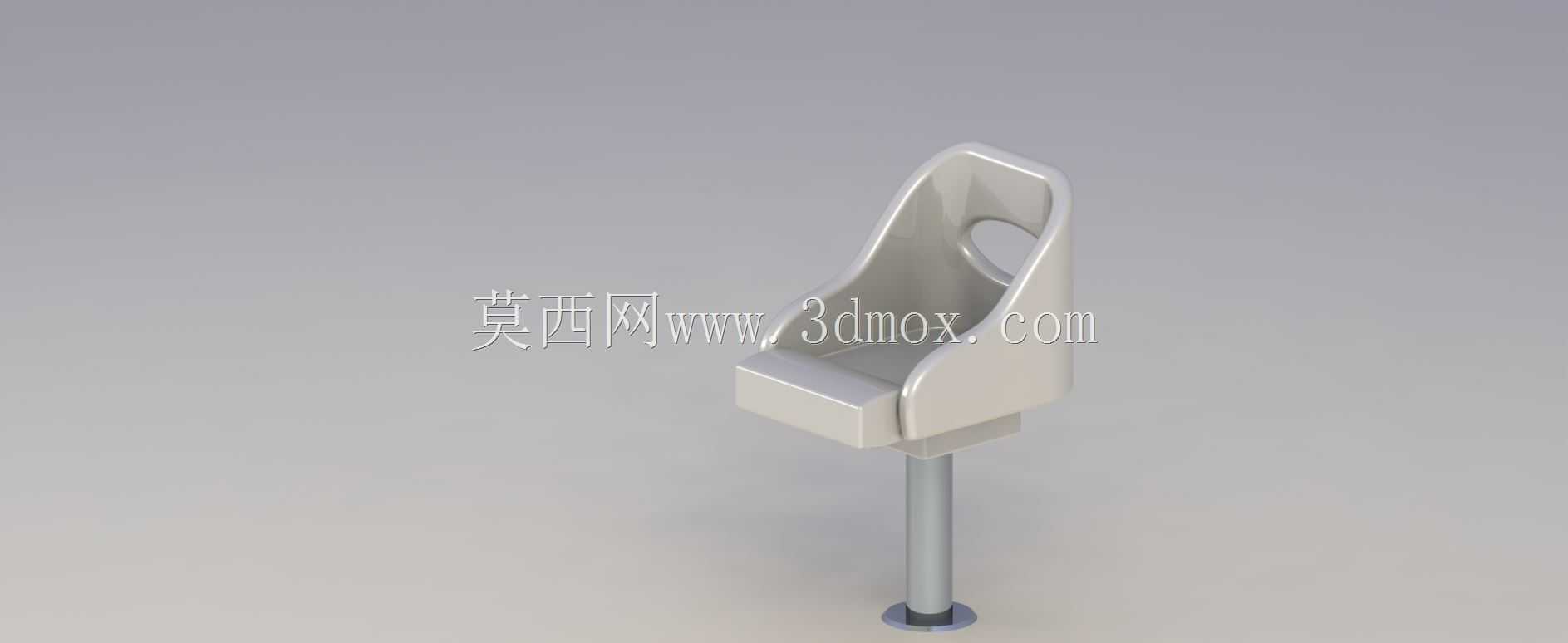

这款立柱式单人座椅主要适配小型作业艇、交通艇、内河观光船的驾乘区域布置，也可作为甲板临时值守工位的配套坐具使用，在高速航行工况下能为乘员提供稳定的支撑，避免船体颠簸、侧倾时人员出现滑移磕碰的情况。从结构设计逻辑来看，座椅主体采用一体化压铸成型的金属壳体，座面与靠背做了连续的弧面过渡，靠背侧围向上延伸形成半包裹式的围挡，靠背上部预留的镂空槽既可以作为搬运提手使用，也能减少高速航行时的风阻，同时降低整体结构自重。座面前端做了小幅的上翘收边，能够在船体急加速或者前倾工况下对乘员腿部形成限位，避免身体向前滑动。支撑结构采用单根圆柱形金属立柱作为主承载件，立柱底部设置法兰式安装底座，可通过螺栓直接固定在船体甲板的预埋安装板上，安装时需要保证立柱与甲板平面的垂直度偏差不超过1°，避免长期受交变载荷出现立柱根部焊缝疲劳开裂的问题。立柱与座椅主体的连接位置设置了旋转调节结构，可根据驾乘需求调整座椅的朝向，适配不同航行工况下的观察视野需求，调节结构内部设置阻尼限位件，调整到位后可自动锁止，不会随船体晃动出现自行偏转的情况。从安装边界来看，座椅整体的横向占用宽度控制在450mm以内，纵向深度约420mm，立柱安装底座的固定孔位采用圆周均布设计，适配多数小型船舶甲板的通用安装孔距，不需要对甲板结构做额外的开孔改造。壳体表面做了圆角钝化处理，所有棱边的圆角半径不小于3mm，避免人员磕碰时出现划伤，壳体的壁厚经过载荷校核，在承受120kg静载荷的情况下，座面的最大形变量不超过2mm，能够满足长期使用的结构强度要求。在实际选型匹配时，需要注意安装位置的甲板下方需要预留足够的走线空间，如果需要配套加装安全带固定点，可在靠背后侧的壳体加强筋位置预留安装螺孔，不需要额外焊接固定支架，减少现场安装的加工工作量。
