八英尺木制竞赛小艇骨架结构设计

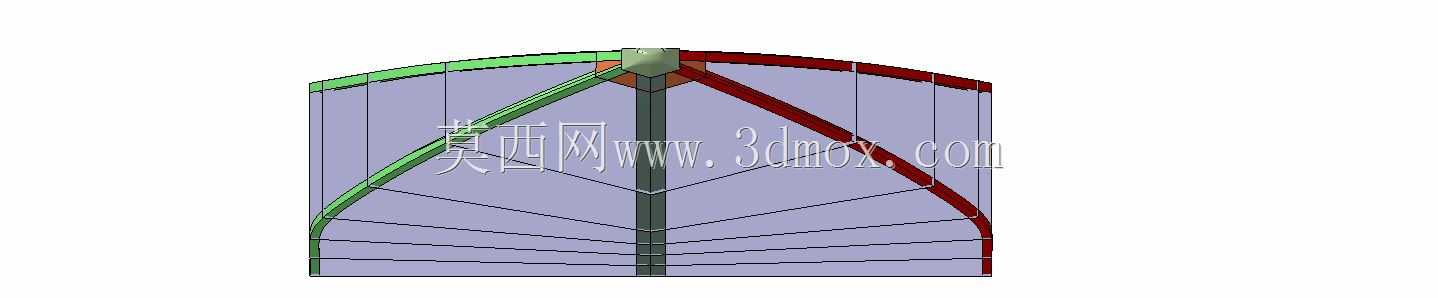

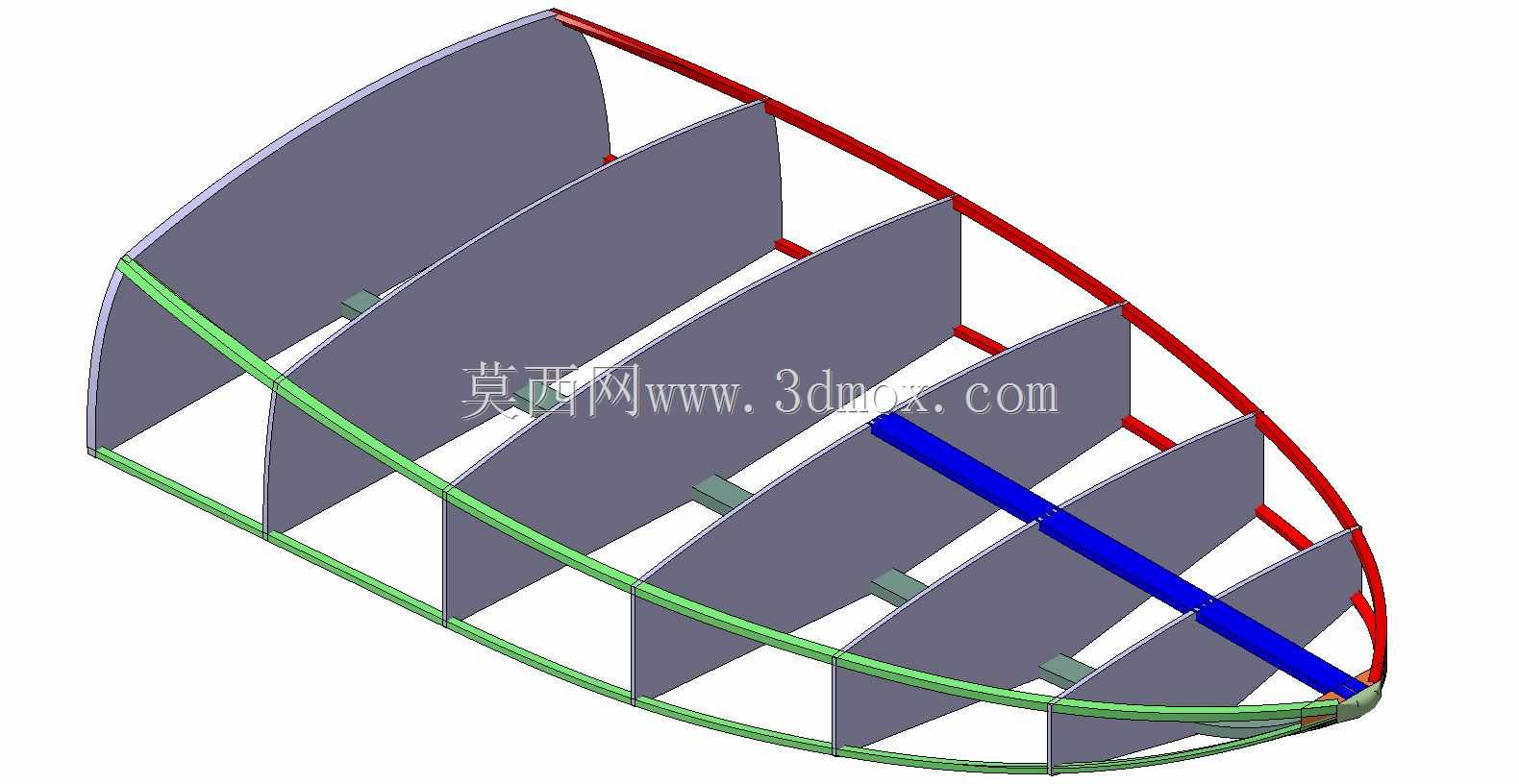

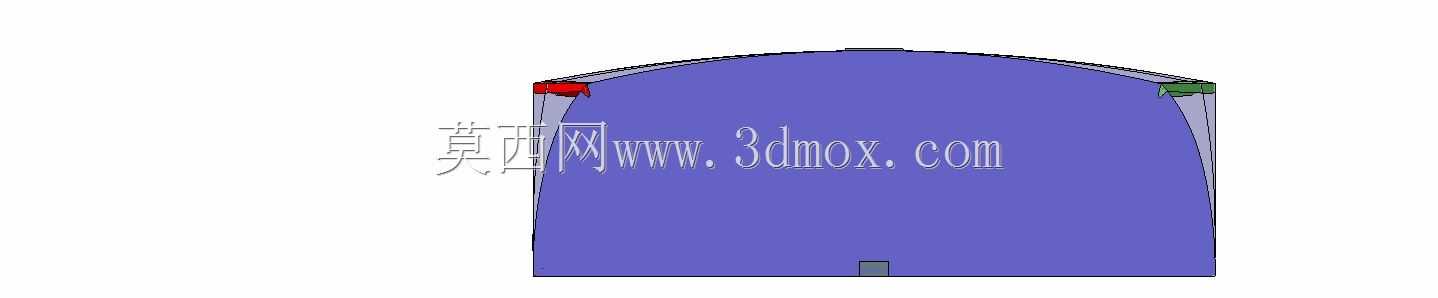

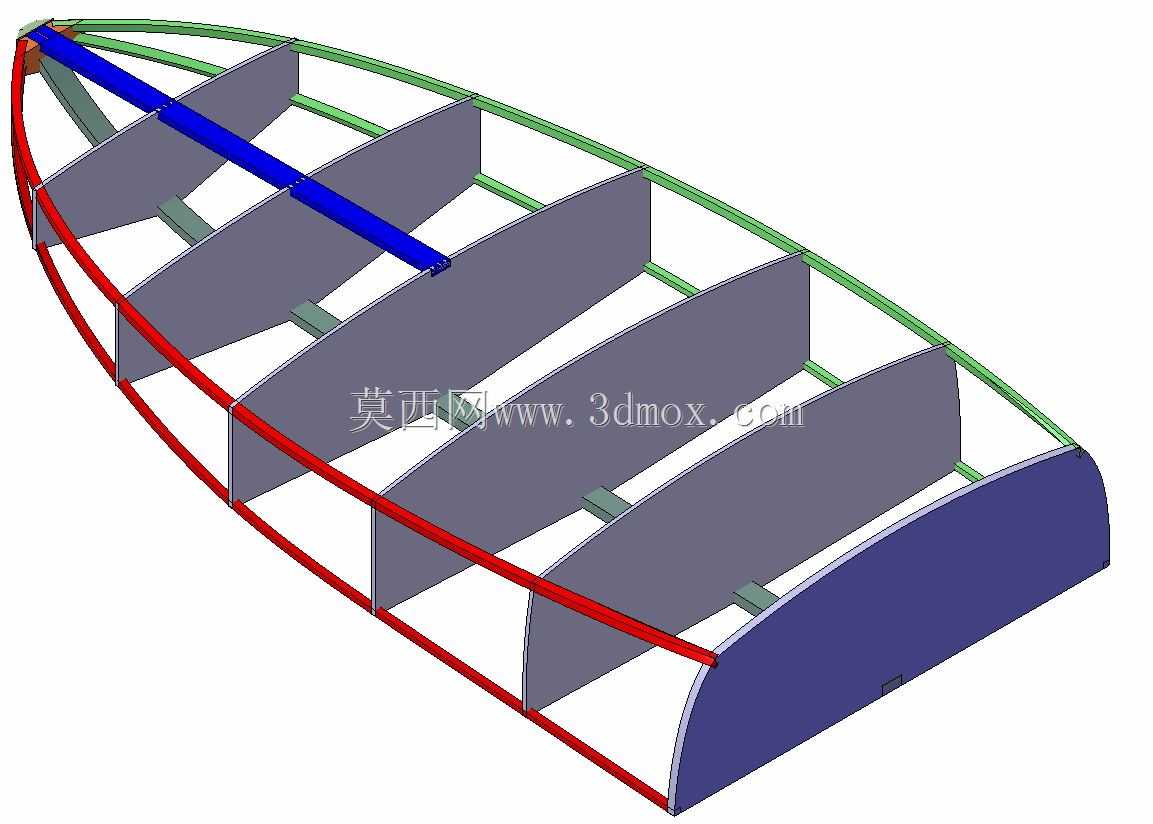

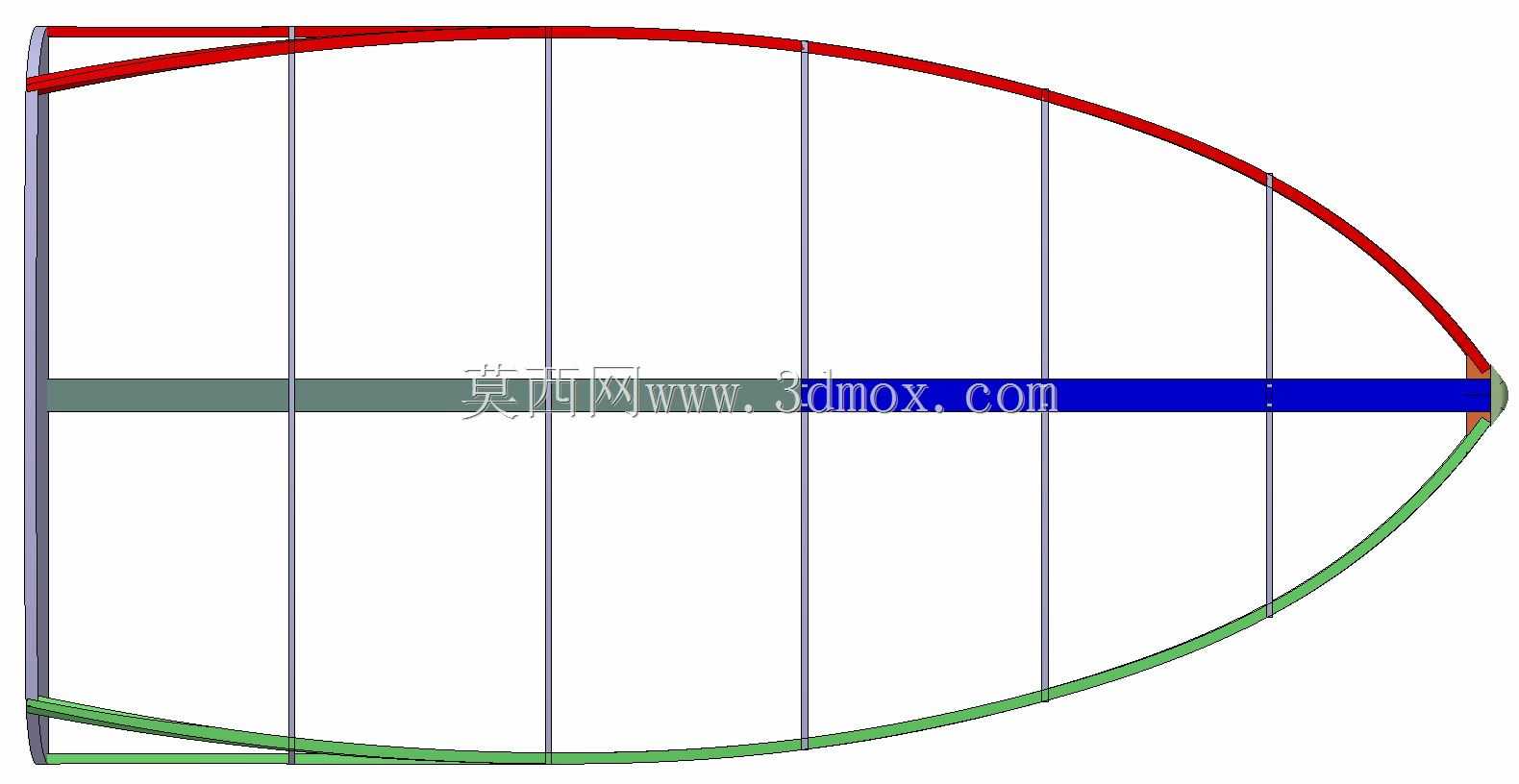

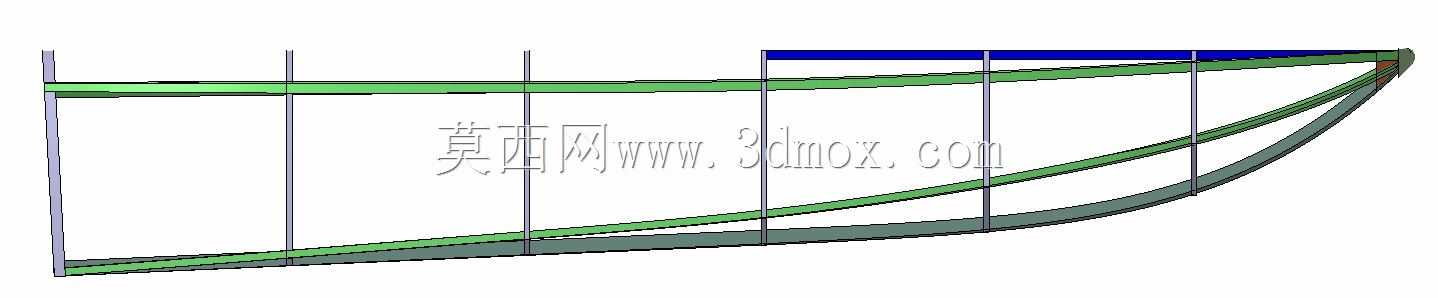

这款八英尺规格的木制小艇，主要面向近岸静水竞赛、休闲皮划艇运动场景使用，整体采用传统木船肋框式构造逻辑，在保证船体结构强度的前提下尽可能压缩整体重量，适配单人水上竞速、短途休闲划行的使用需求。从结构设计逻辑来看，模型完整还原了木制小艇的核心受力框架：沿船长方向排布的多道横向肋板是船体的主要承力构件，每道肋板的轮廓线严格匹配船体线型的横剖面曲率，保证外板铺装后可以获得顺滑的水动力外形，减少航行过程中的兴波阻力。三道沿船长方向延伸的纵向桁材分别布置在船底、舷侧顶部位置，其中船底位置的蓝色纵向龙骨构件是整个船体的核心受力 backbone，承担航行过程中的总纵弯曲载荷，同时为肋板提供定位基准，安装时所有横向肋板都需要先与龙骨完成定位粘接，再依次固定两侧的纵向舷边桁材与船侧纵桁，形成完整的空间框架结构。舷侧顶部的红色桁材作为船舷的封边构件，既可以提升舷侧位置的抗碰撞能力，也能为划行过程中手部扶持、桨架安装提供稳定的安装基准。绿色的船侧纵桁则衔接在肋板的舷侧下半段，分散外板传递的水压力，避免肋板在长期水压作用下出现形变。整体框架的安装边界需要严格控制：八英尺的总长对应实际船体长度约2.44米，型宽控制在适合单人乘坐的0.7米左右，框架组装完成后所有横向肋板的下边缘需要处于同一水平面，保证船底外板铺装后平整度达标，避免航行时出现额外的水流紊流。每道肋板上预留的小尺寸凸台是纵向桁材的安装定位位，组装时不需要额外制作定位工装，依靠凸台与桁材的卡槽配合即可快速完成框架的定位拼接，降低木制船艇的建造门槛，适合手工爱好者参照完成实体船的搭建。这类骨架结构的木制赛艇，相比一体成型的玻璃钢艇，具备更好的可修复性，局部构件出现损坏时可以单独替换对应的肋板或桁材，同时木质材料的阻尼特性可以更好地缓冲航行过程中的水流冲击，提升划行过程中的操控手感。在实际应用场景中，这类小型木制赛艇既可以作为青少年水上运动的入门训练器材，也可以作为休闲水上活动的载具，框架式的结构设计也方便后期在肋板上加装座椅、脚蹬、储物格等附属配件，不需要对主承力结构进行额外改动。设计过程中对每道肋板的间距做了优化，在船长方向上肋板间距从船中向首尾逐渐收窄，既保证了首尾线型的顺滑过渡，也避免了船中位置因为肋板过密导致的重量冗余，平衡了结构强度与整体重量的需求。
