带直升机停机坪的近海简易石油开采平台

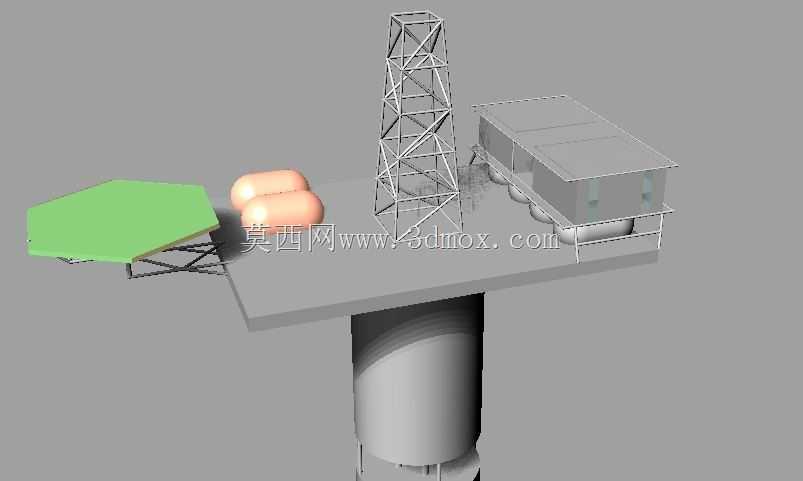

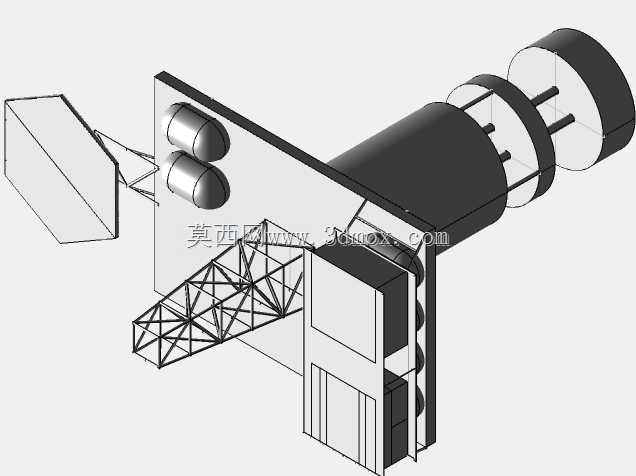

这套海上作业设施的建模逻辑，完全围绕近海边际油田的低成本开发需求搭建，没有照搬大型深水平台的冗余配置，所有结构模块都对应实际采油作业的刚需场景。先看核心作业区的桁架式井架，采用格构式桁架结构，截面沿高度方向做等截面设计，主材选用热轧H型钢拼接，腹杆采用角钢交叉布置，这种结构在保证抗风载、抗海浪冲击刚度的前提下，能最大程度降低上部结构自重，减少单立柱基础的承重负荷，井架底部直接与平台甲板的预埋基座通过螺栓组连接，安装时不需要现场做大型焊接作业，适配近海作业窗口期短的施工特点。平台主体采用单立柱支撑结构，立柱为大直径圆柱形钢桩，直接打入海床持力层，甲板面距离海平面的高度参考常规近海区域十年一遇的最大浪高设置，避免极端天气下海浪涌上甲板影响设备安全。甲板左侧的六边形直升机停机坪做了外挑设计，挑出部分采用三角桁架支撑结构与主甲板连接，停机坪表面做防滑纹理处理，边界设置标识标线预留位置，起降区域尺寸满足轻型作业直升机的停靠需求，主要用于作业人员轮换、应急物资快速转运，不需要额外搭建通勤船舶停靠码头，大幅压缩油田开发的配套设施成本。甲板右侧的模块化舱室集成了采油控制、人员临时值班、设备检修的功能，舱室底部设置浮式缓冲储油舱，储油舱采用圆柱形耐压壳体设计，相邻舱室通过连通管连接，可临时存储开采出的原油，定期通过接驳船舶转运，不需要单独搭建海底输油管线，非常适合储量规模不大的边际油田开发使用。井架旁设置的两个卧式圆柱形储液罐，分别用于存储采油作业所需的化学药剂、设备润滑油脂，罐体通过鞍式支座固定在甲板上，周边预留检修操作空间。整套模型的结构边界清晰，各模块的连接节点都做了还原，比如停机坪支撑桁架与主甲板的连接节点、井架底部的地脚螺栓排布、舱室与储油舱的支撑结构都有明确体现，建模时各部件的装配关系完全符合海上钢结构施工的规范要求，没有出现干涉、悬空的不合理结构，可直接用于方案展示、作业流程模拟、结构受力分析的基础参考模型，也能作为相关专业教学演示的具象化载体，帮助设计人员快速理解近海简易采油平台的布局逻辑。
