防爆红色起重机告警激光器铝壳结构

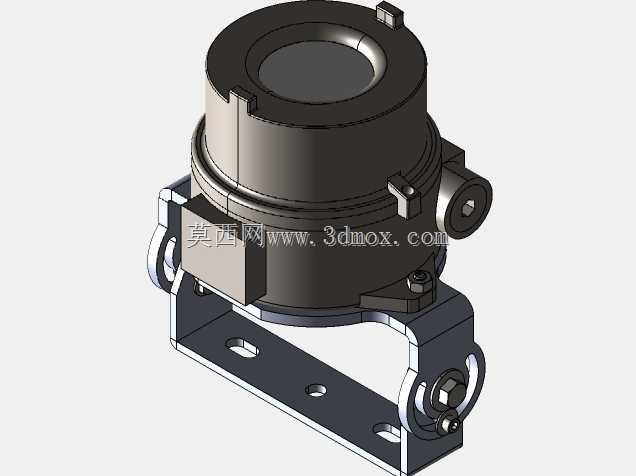

在工业起重作业现场，尤其是存在易燃易爆介质的危险工况区域，普通警示装置无法满足安全防护要求，这款防爆型红色告警激光器正是针对这类场景设计，主要挂载在起重机臂架位置，通过投射45度角的红色光线，在作业区域地面形成清晰的横梁投影边界，向现场作业人员传递起重设备的运行范围，在高噪声环境下弥补声音告警的不足，避免人员误入起重作业危险区，适配冶金、石化、仓储等需要桥式、门式起重机作业的高风险场地。从结构设计层面看，整体外壳采用挤压铝成型，兼顾防爆结构强度与轻量化需求，透镜选用不易碎裂的聚碳酸酯材质，可承受3米高位置的防水防尘要求，阻挡灰尘、污垢与湿气侵入内部光学元件，适配-40℃到50℃的宽温工作环境，满足多类危险区域的防爆等级要求。安装结构上配套可调式表面安装支架，支架上设置两个固定螺钉，松开后可调整激光器的倾斜角度，调整到位后拧紧即可锁止位置，单通孔安装螺栓仅需松开单个螺栓就能完成夹具旋转调节，接线侧通过刚性管道连接夹具两侧的3/4NPT螺纹接口，内部接线板预留电气连接端子，可直接接入起重设备的安全告警系统回路，安装边界适配常规起重机臂架的型材安装面，不需要额外定制转接件就能完成固定。三维建模过程中，首先绘制铝壳主体的回转基础轮廓，拉伸切除出光学元件的安装腔体，预留密封槽位放置防爆密封结构；其次绘制侧面的接线接口凸台，完成螺纹孔的特征建模，再构建底部的可调支架结构，对支架的铰接位置做配合间隙处理，模拟实际转动调节的行程范围；最后拆分透镜、紧固件、密封件等独立零件，完成整体装配校验，检查各部件的干涉情况，确认安装调节行程无卡滞，接线位置的操作空间满足现场接线作业需求，建模过程中对铝壳的壁厚做均匀化处理，保证挤压成型工艺的可制造性，避免出现壁厚突变导致的加工缺陷。
