带法兰接口多通管路扩散器结构设计

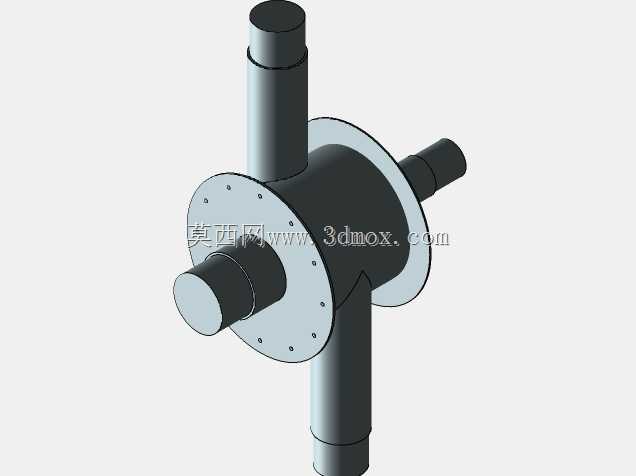

这款扩散器主要应用在流体输送系统的介质分流、匀压环节，常见于化工流体管路、暖通送风系统、水处理药剂投加管路这类需要将单路介质均匀分散到多个支路的工况中，实际运行时能避免介质直接冲击管壁或下游部件，降低管路局部紊流带来的振动与能耗损失。从结构设计来看，主体采用圆筒形腔体作为核心匀压空间，腔体两端设置带螺栓孔的连接法兰，法兰端面做了平整加工预留密封垫安装位，能直接和同规格的管路法兰配对安装，不需要额外加工过渡接头。腔体上垂直、水平方向共引出四个圆柱形接管，每个接管的外径尺寸统一，可适配常规的快接、焊接或螺纹转接接头，接管和腔体的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，同时减少介质流经转角处的阻力损失。设计时优先考虑了安装边界的适配性，主体腔体的直径控制在常规管路支吊架的适配范围内，四个接管的伸出长度预留了足够的操作空间，安装时不需要额外裁剪周边管路，现场装配时法兰对接的螺栓孔位采用均布设计，可根据现场管路走向调整安装角度，适配不同的管路排布方向。功能上，介质从任意一个接管进入腔体后，会在圆筒形腔体内完成压力均衡，再从其余接管均匀流出，相比普通的多通接头，这款扩散器的腔体容积更大，能有效缓冲入口介质的压力脉动，避免下游支路出现流量不均的问题，尤其是在气液混合介质输送场景下，能减少气塞、水锤这类故障的发生概率。建模过程中对法兰的螺栓孔位置、接管的同轴度都做了参数化约束，修改接管直径、法兰规格时能快速调整整体尺寸，适配不同通径的管路选型需求，所有连接位置的圆角、壁厚都按照常规承压管路的设计规范取值，能直接用于后续的工程出图或流体仿真分析。
