30升容积成分膨胀箱工业结构设计

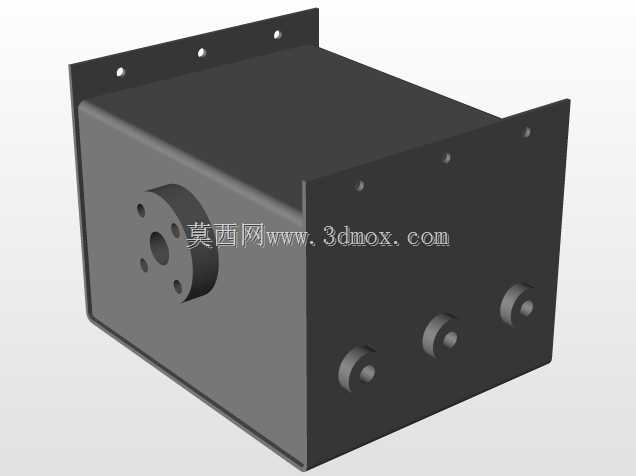

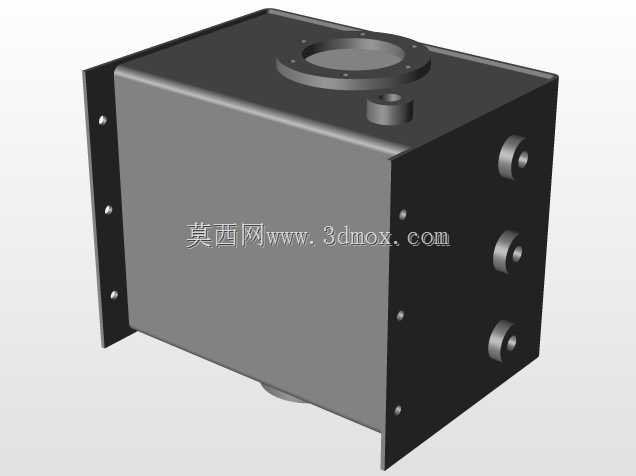

在中小型液压系统、小型工艺流体循环回路的配套设计中，膨胀箱是承担系统容积补偿、压力缓冲、气液分离功能的核心配套部件，这款30升容积的成分膨胀箱，针对紧凑型工业设备的安装空间做了定向结构优化，适配多数装机功率在15kW以内的中小型液压站、小型冷却循环回路的配套需求。从实际装机场景来看，这类容积规格的膨胀箱常被配套在小型加工中心的冷却系统、移动式液压动力单元、实验室小型流体试验台架上，既不会因为容积过小导致系统温升后流体溢出，也不会因为容积过大挤占设备本就紧张的安装空间。箱体主体采用折边焊接的盒式结构，侧壁与端板的折边结构既可以提升薄壁箱体的结构刚性，减少满液状态下的侧壁形变，也能为焊接工序提供定位基准，降低批量生产时的焊接变形量。箱体两侧延伸出的带安装孔折边支架，是整个部件的安装受力结构，安装孔位的间距经过匹配常规工业型材机架的安装孔距设计，安装时不需要额外加工过渡连接板，直接通过螺栓即可将箱体固定在设备机架的侧装位或者顶部安装位，安装边界预留了足够的螺栓操作空间，现场装配时不需要特殊工装就能完成固定。箱体正面的凸台法兰接口是主流体通路接口，法兰端面上的多个均布小孔用于对接外部管路的连接法兰，接口的中心高度经过匹配常规管路的排布高度设计，对接管路时不需要额外做弯头变向，能减少管路的沿程阻力。箱体下部的三个等距布置的接头座，分别用于布置液位检测、温度传感、排污泄放的外接元件，接头座的内孔螺纹采用通用管螺纹标准，可直接适配市面上常规的工业检测元件，不需要额外做螺纹转换。设计时充分考虑了箱体的内部流道走向，进气与补液接口的位置做了错位处理，避免流体进入箱体时直接冲击液位检测元件造成检测数值波动，箱体内部的顶部预留了足够的气相空间，可容纳系统升温后流体膨胀的体积，同时能将流体裹挟的气体滞留在气相空间，通过顶部的排气阀定时排出，避免气蚀问题影响系统运行稳定性。箱体的外表面没有多余的凸起结构，所有焊接位置都做了打磨处理，既可以减少涂装工序的工作量，也能避免安装运维过程中尖锐边角划伤操作人员。
