可3D打印分体式渔线轮卷线部件

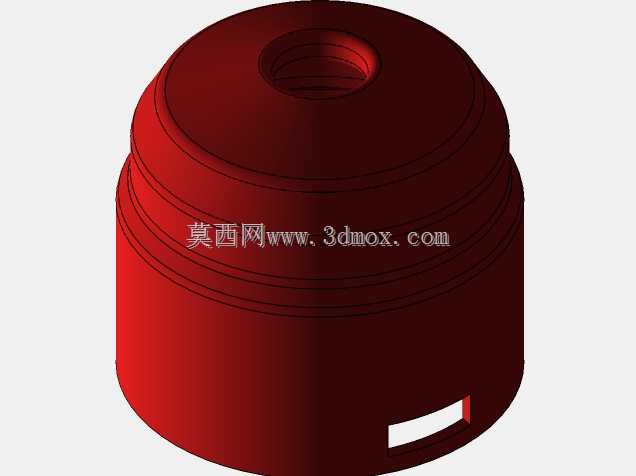

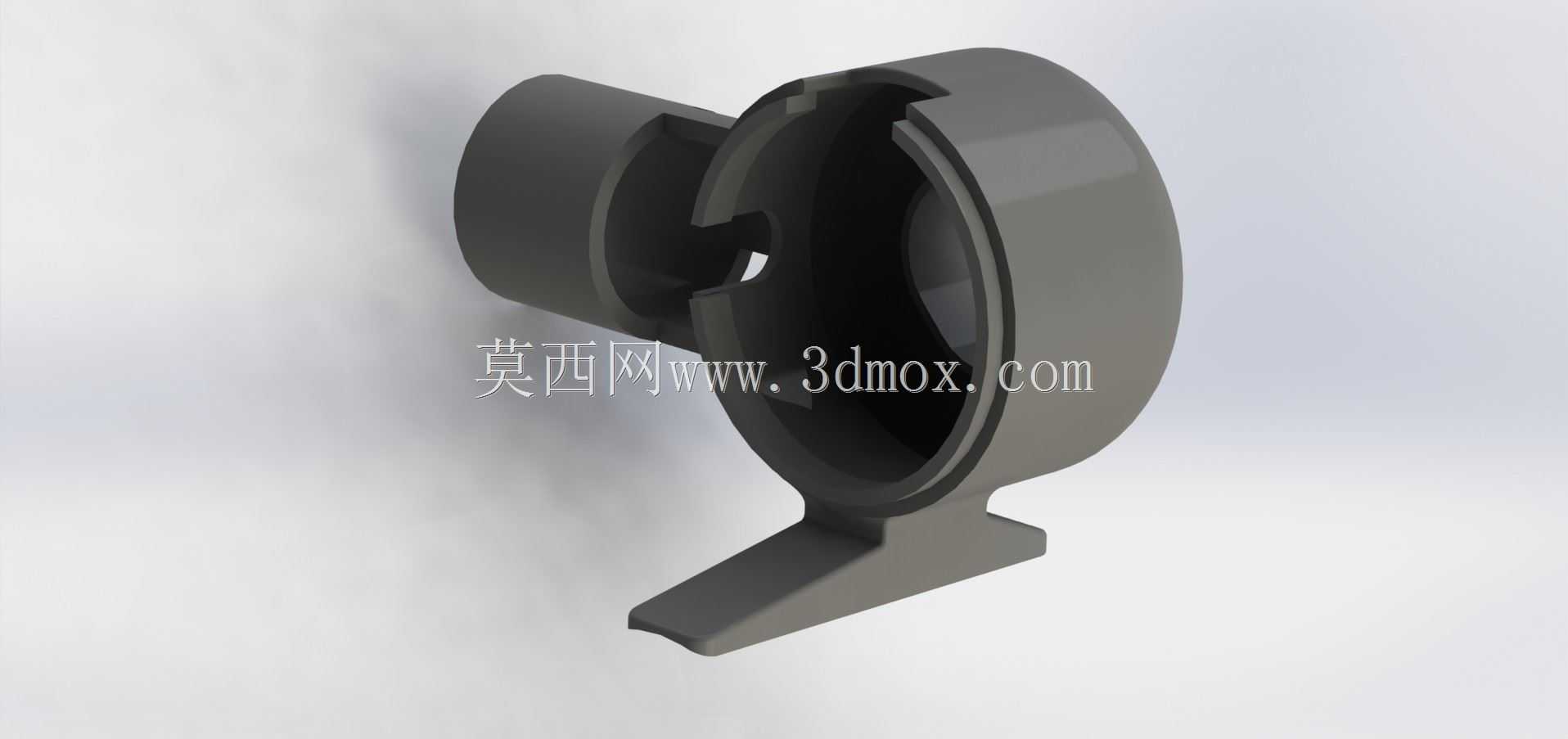

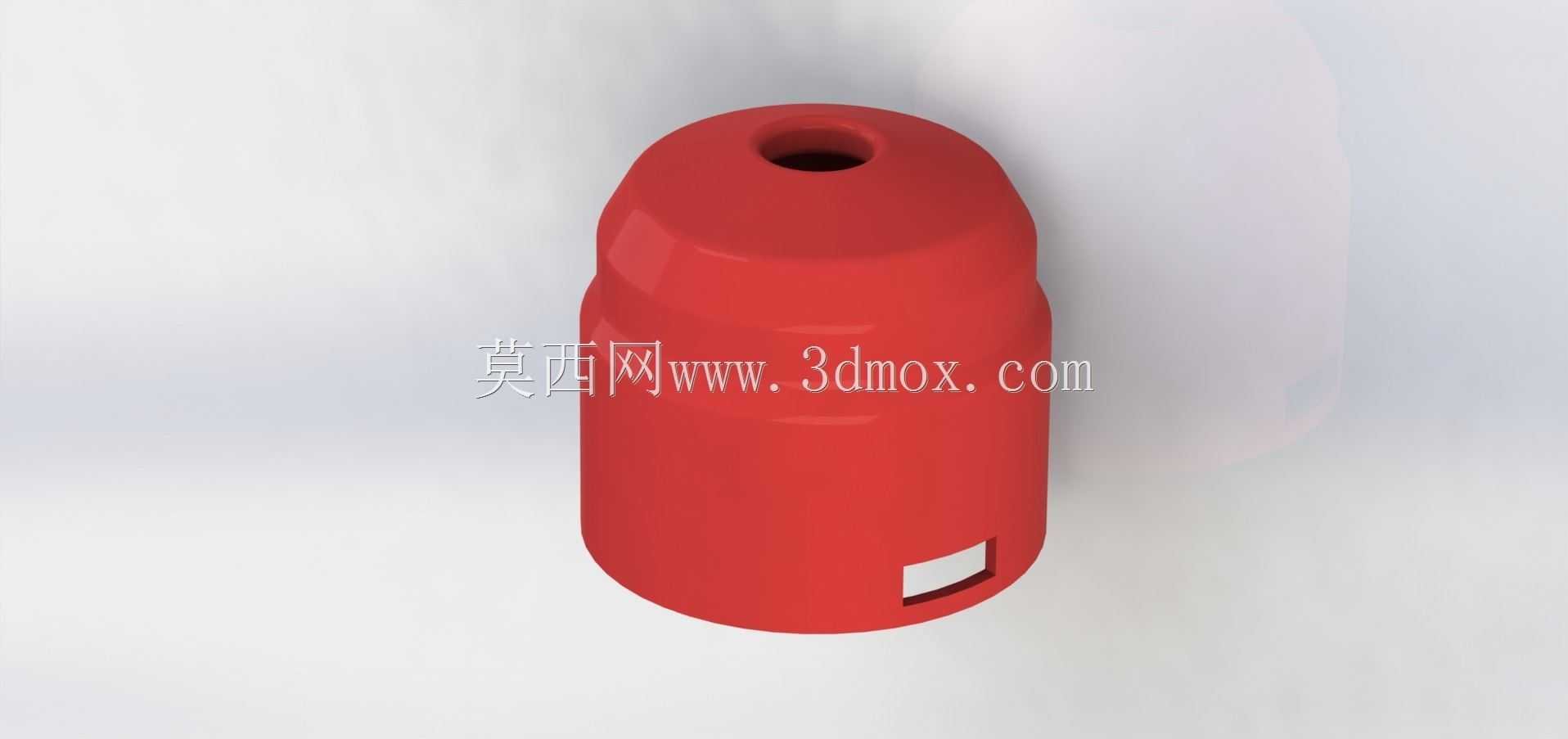

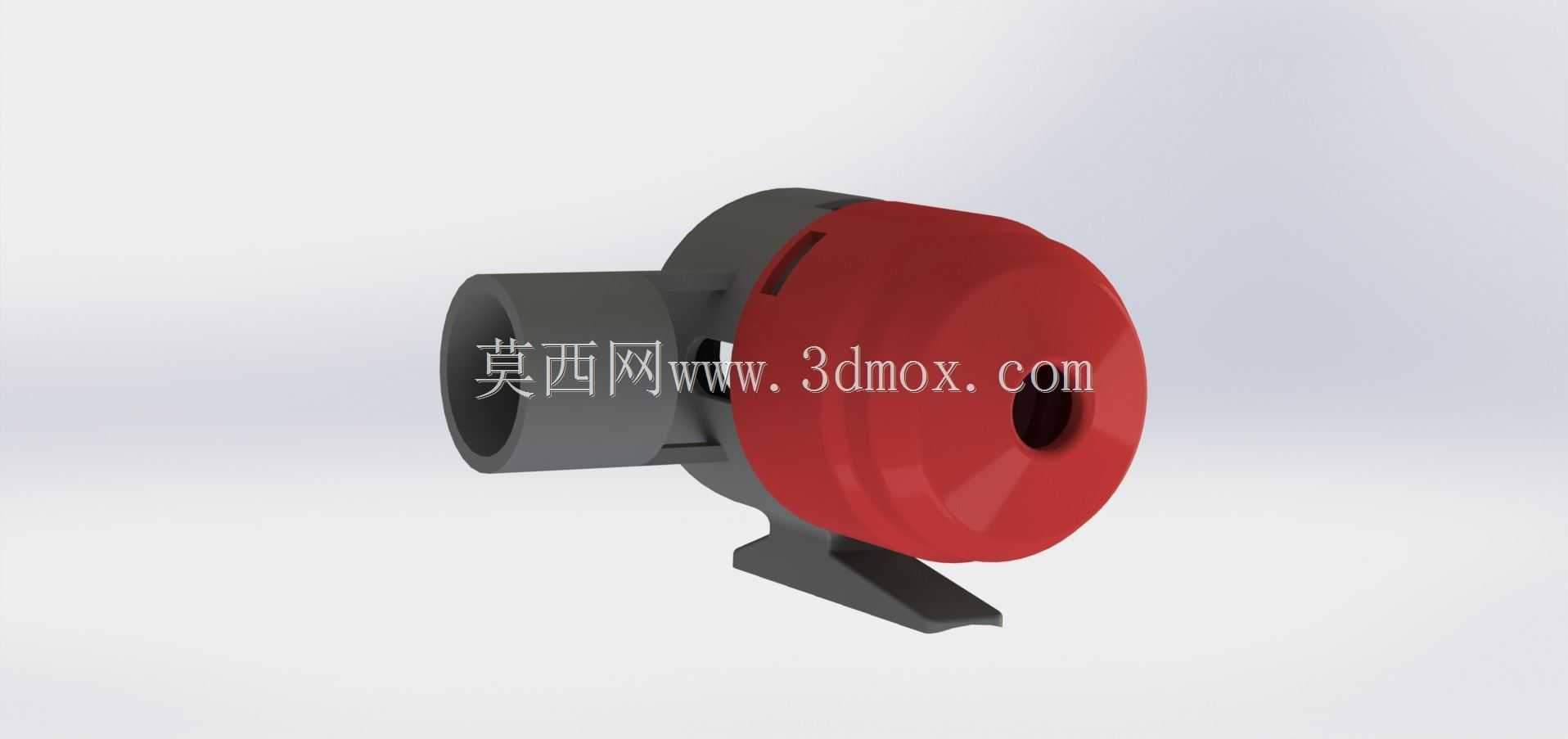

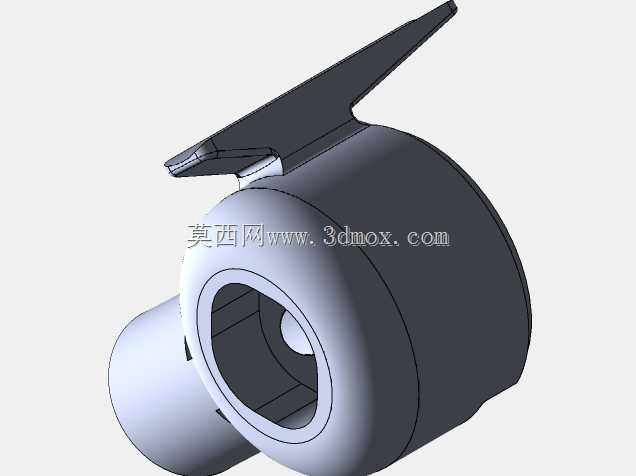

这款渔轮卷线部件是面向垂钓装备领域设计的可加工成型结构，主要适配近海矶钓、淡水路亚等常见垂钓场景，作为渔轮的核心卷线承载单元，承担钓线收纳、出线阻尼调节、受力卸力的基础功能，可直接替换同规格传统渔轮的对应损坏部件，也可作为DIY定制渔轮的组装模块使用。从结构设计逻辑来看，整体采用分体式装配思路，红色端盖为线杯主体，灰色筒段为轮座连接结构，下方的拨片式结构为线挡触发拨杆，各部件之间预留了0.2mm的装配间隙，适配FDM工艺3D打印的成型公差，打印完成后无需二次打磨即可完成拼接组装。线杯部分采用内凹弧面设计，弧面曲率匹配常规0.3-0.5mm线径的尼龙钓线、PE钓线缠绕轨迹，可有效减少钓线缠绕时的卡线、乱线问题，线杯内壁做了1.5mm的均匀壁厚处理，在保证10kg以内钓力承重强度的前提下，尽可能降低整体部件重量，减少抛投时的转动惯量，提升抛投距离。灰色连接筒段的内孔直径适配常规渔轮的主轴尺寸，筒壁上开设的窄槽为卡簧定位槽，安装时可通过标准卡簧完成轴向定位，避免卷线过程中线杯出现轴向窜动，下方的拨杆结构做了15度的倾斜角度设计，触发时的行程刚好匹配线挡翻转的动作角度，拨杆根部做了R2的圆角过渡，可减少反复扳动时的应力集中，提升部件的抗疲劳寿命。安装边界方面，整体部件的最大径向尺寸为62mm，轴向总长度为58mm，安装时需预留至少70mm的径向转动空间，轴向装配空间不小于65mm即可适配常规渔轮的轮座尺寸，连接筒段与主轴的配合采用间隙配合，公差控制在H7/g6区间，既保证转动顺滑度，又不会出现旷量晃动。设计过程中特意规避了传统渔轮部件的复杂曲面倒扣结构，所有结构均采用无支撑打印的朝向设计，打印时无需添加额外支撑结构即可完成成型，大幅降低打印后的后处理工作量，同时各部件的拆分界面均设置在非受力区域，拼接后采用胶水粘接即可满足使用强度要求，无需额外设置螺丝固定位，进一步简化加工流程。
