带防护结构的法兰式扭矩传递联轴器

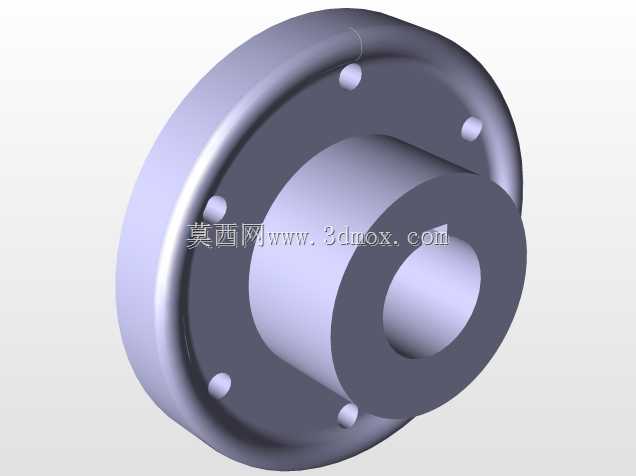

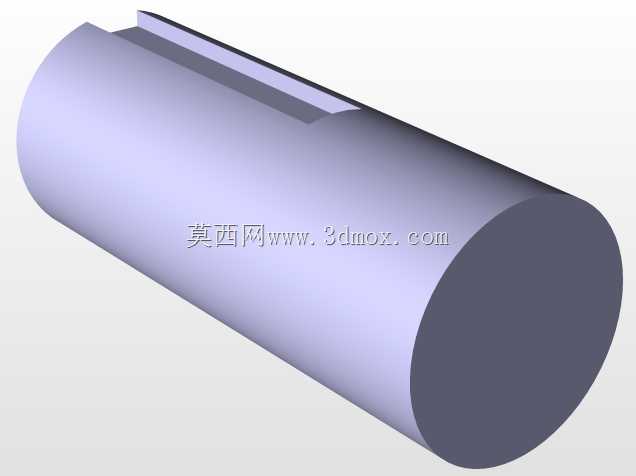

在工业传动系统的轴系布局中，两轴端的刚性连接需求十分常见，这类连接部件需要在既定转速工况下稳定传递额定扭矩，同时要兼顾安装对中容错性、运行防护性与长期使用的结构可靠性，保护型法兰联轴器正是针对这类场景设计的刚性传动连接件。从实际应用场景来看，这类联轴器常部署在中低转速的工业传动链路中，比如轻工生产线的动力输出端、中小型输送设备的驱动轴对接处、通用泵类与减速箱的轴连接位置，这类场景往往没有过高的轴向窜动补偿需求，但要求连接结构刚性足、扭矩传递无滞后，同时外围防护结构可以避免运行过程中连接螺栓外露剐蹭周边管线，或是防止车间内的浮尘、碎屑卡入连接缝隙造成的连接松动。从功能特性上看，这款联轴器采用法兰盘对接的刚性连接逻辑，两个对接法兰端分别与两侧轴端通过轴孔配合实现周向固定，法兰盘端面沿圆周均匀分布的连接孔用于穿装紧固螺栓，依靠法兰端面的摩擦力与螺栓的剪切力共同传递扭矩；外围的防护凸缘结构是区别于普通法兰联轴器的核心设计，凸缘沿法兰盘外圆整体延伸，将对接面的连接螺栓完全包覆在凸缘内侧，既可以避免螺栓受外力磕碰发生形变，也能在高速旋转时降低螺栓突出部位带来的风阻与安全隐患。设计过程中，首先要匹配额定工况的载荷参数，在250RPM的工作转速下传递90kW功率时，需要先核算轴孔的最小配合直径，确保轴与轴孔的配合面压应力在材料许用范围内，避免长期运行出现轴孔打滑磨损；法兰盘上的螺栓分布圆直径需要结合扭矩大小核算螺栓数量与单栓剪切强度，均匀分布的螺栓孔要保证位置度公差，避免对接时出现螺栓无法穿装、法兰面贴合不严的问题；外围防护凸缘的内径要略大于螺栓头的外接圆直径，预留足够的螺栓装拆操作空间，同时凸缘的轴向伸出长度要完全覆盖螺栓头的轴向高度，确保防护结构不干涉螺栓的紧固操作，也不会在运行中与相邻部件发生剐蹭。从安装边界来看，这类联轴器的轴向安装尺寸需要匹配两侧轴端的伸出长度，轴孔的键槽尺寸要对应配套轴的键条规格，法兰对接面的平面度公差需要控制在合理范围内，保证对接后两轴的同轴度偏差在允许值内，避免长期运行出现附加径向载荷造成轴承受损；外圆的最大直径要预留与周边壳体、防护罩的安全间隙，安装时需要先将两个半联轴器分别固定在两侧轴端，调整对中后再穿装连接螺栓，按对角顺序逐步拧紧螺栓，保证法兰面受力均匀。这类刚性法兰联轴器相比弹性联轴器，不存在弹性元件老化失效的问题，日常维护仅需定期检查螺栓紧固力矩即可，适合在工况稳定、无频繁正反转冲击的传动场景中长期使用，防护结构的加入也让其可以适配更多开放式安装的设备场景，无需额外加装联轴器防护罩就能满足车间的安全运行要求。
